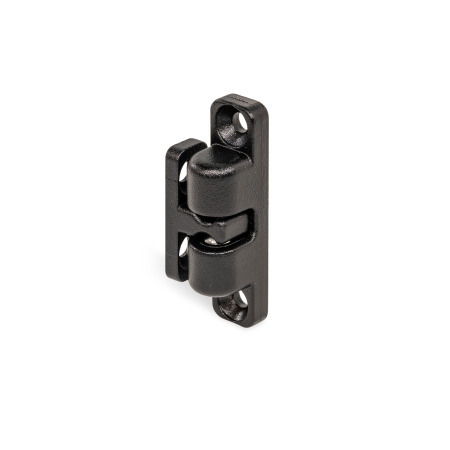

Loqueteaux à billes GN 4490

Type ball housing: A1 - Avec trous fraisés, force de serrage normale
Type retaining element: AG - Avec trous fraisés, droit
Finition: SW - Noir, RAL 9005, finition texturée

Accessoires pour systèmes profilés

Les éléments standard de cette famille de produits sont compatibles avec les systèmes de profilés en aluminium les plus courants. En utilisant des ensembles assortis, les éléments standard Winco s’associent facilement et économiquement aux profiles, sans nécessiter l’ajout fastidieux de pièces individuelles dans la commande.

compatibles avec les systèmes de profilés courants

pour des largeurs de rainure de 6, 8 et 10 mm

pour les profilés de 30, 40 et 45 mm

Afficher tous les produits compatibles

Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les loqueteaux à billes GN 4490 sont notamment utilisés pour maintenir des volets et portes qui doivent être ouverts et fermés fréquemment et facilement en position fermée.

Ils comprennent un logement de billes et un élément de retenue qui s'engage dans le logement de billes depuis le côté ou l'avant. L'orientation de l'installation peut être choisie comme souhaité.

Suivant le type d'installation, il peut être nécessaire d'utiliser des platines de montage GN 4490.1 (voir les exemples d'application). Les trous oblongs facilitent le positionnement. Suivant la largeur de la rainure, il peut être nécessaire d'utiliser des platines de montage GN 4490.2 pour fixer les éléments de support sur des profilés en aluminium.

Spécifications

Logement de bille / élément de retenue
Zinc moulé sous pressionZD
Fini poudré

Noir, RAL 9005, finition texturéeSW
Argenté, RAL 9006, finition texturéeSR

Bille
Inox 420C

Ressort
Inox AISI 301

Guide-bille
Plastique

RoHS

Accessoire

Kits de montage GN 4490.1
Kits de montage GN 4490.2

Sur demande

Autres couleurs

GN 4490 Loqueteaux à billes en zinc moulé sous pression schéma

Masquer schéma technique

Options de pièce / Tableau

Type ball housing

A1	Avec trous fraisés, force de serrage normale
A2	Avec trous fraisés, force de serrage accrue
B1	Avec filetage intérieur, force de serrage normale
B2	Avec filetage interne, force de serrage accrue

Type retaining element

AG	Avec trous fraisés, droit
BG	Avec filetage interne, droit

Référence AG - Avec trous fraisés, droit	Référence BG - Avec filetage interne, droit	l₁	a₁	a₂ Type retaining element AG	BG	a₃ Type retaining element AG	BG	b₁	b₂	b₃	d₁	d₂

4490-ZD-38-B1-AG-SW		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
4490-ZD-38-B1-AG-SR		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-B1-BG-SW	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-B1-BG-SR	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
4490-ZD-50-B1-AG-SW		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
4490-ZD-50-B1-AG-SR		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-B1-BG-SW	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-B1-BG-SR	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
4490-ZD-68-B1-AG-SW		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
4490-ZD-68-B1-AG-SR		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-B1-BG-SW	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-B1-BG-SR	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
4490-ZD-80-B1-AG-SW		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
4490-ZD-80-B1-AG-SR		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-B1-BG-SW	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-B1-BG-SR	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5

Référence AG - Avec trous fraisés, droit	Référence BG - Avec filetage interne, droit	l₁	a₁	a₂ Type retaining element AG	BG	a₃ Type retaining element AG	BG	b₁	b₂	b₃	d₁	d₂

4490-ZD-38-B2-AG-SW		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
4490-ZD-38-B2-AG-SR		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-B2-BG-SW	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-B2-BG-SR	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
4490-ZD-50-B2-AG-SW		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
4490-ZD-50-B2-AG-SR		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-B2-BG-SW	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-B2-BG-SR	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
4490-ZD-68-B2-AG-SW		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
4490-ZD-68-B2-AG-SR		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-B2-BG-SW	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-B2-BG-SR	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
4490-ZD-80-B2-AG-SW		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
4490-ZD-80-B2-AG-SR		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-B2-BG-SW	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-B2-BG-SR	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

l₁	a₁	a₂ Type retaining element AG	BG	a₃ Type retaining element AG	BG	b₁	b₂	b₃	d₁	d₂

1.50	0.30	0.30	0.43	0.59	0.73	0.31	0.28	0.17	0.13	M 3
1.97	0.37	0.41	0.59	0.79	0.96	0.47	0.39	0.26	0.17	M 4
2.68	0.43	0.47	0.65	0.91	1.08	0.57	0.43	0.37	0.17	M 4
3.15	0.51	0.55	0.79	1.06	1.30	0.65	0.51	0.43	0.21	M 5

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

l₁	l₂ Type retaining element AG	BG	m₁	m₂	s₁	s₂	s₃ Type retaining element AG	BG	t	Force de maintien F_H ≈ Identification n° 1	A2 / B2

1.50	0.83	0.71	1.18	0.47	0.16	0.45	0.10	0.24	0.24	5.62 lbf (25 N)	7.87 lbf (35 N)
1.97	1.18	1.02	1.57	0.67	0.20	0.61	0.14	0.31	0.35	8.99 lbf (40 N)	15.74 lbf (70 N)
2.68	1.28	1.10	2.17	0.79	0.20	0.73	0.14	0.31	0.47	16.86 lbf (75 N)	22.48 lbf (100 N)
3.15	1.57	1.48	2.56	0.98	0.24	0.85	0.16	0.39	0.59	28.10 lbf (125 N)	33.72 lbf (150 N)

Configuration et prix

Exemple d'application

Pièce sélectionnée

Référence

Total (net)

Can$9.64

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$9.64
100	249	Can$8.84
250	499	Can$8.04
≥ 500		Can$7.23

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.027 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

À propos des téléchargements CAO

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

JW Winco-Service

Demande de rappel

Manuel de JW Winco

Votre contact

GN 4490 Loqueteaux à billes Zinc moulé sous pression

Accessoires pour systèmes profilés

Description du produit

Spécifications

Accessoire

Sur demande

Options de pièce / Tableau

Type ball housing

Type retaining element

Type ball housing: A1 - Avec trous fraisés, force de serrage normale

Type ball housing: A2 - Avec trous fraisés, force de serrage accrue

Type ball housing: B1 - Avec filetage intérieur, force de serrage normale

Type ball housing: B2 - Avec filetage interne, force de serrage accrue

Type ball housing: A1 - Avec trous fraisés, force de serrage normale

Type ball housing: A2 - Avec trous fraisés, force de serrage accrue

Type ball housing: B1 - Avec filetage intérieur, force de serrage normale

Type ball housing: B2 - Avec filetage interne, force de serrage accrue

Métrique

Configuration et prix

Exemple d'application

Pièce sélectionnée

Données CAD

Données CAD

Connexion

Téléchargement rapide

Besoin d’aide?

Ceci pourrait également vous intéresser...

GN 4490

EN 450

EN 449

EN 449.1

Votre contact

JW Winco-Service

Référence AG - Avec trous fraisés, droit	l₁	a₁	a₂ Type retaining element AG	BG	a₃ Type retaining element AG	BG	b₁	b₂	b₃	d₁	d₂

4490-ZD-38-A1-AG-SW	1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
4490-ZD-38-A1-AG-SR	1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
4490-ZD-50-A1-AG-SW	1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
4490-ZD-50-A1-AG-SR	1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
4490-ZD-68-A1-AG-SW	2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
4490-ZD-68-A1-AG-SR	2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
4490-ZD-80-A1-AG-SW	3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
4490-ZD-80-A1-AG-SR	3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5

Référence AG - Avec trous fraisés, droit	l₁	a₁	a₂ Type retaining element AG	BG	a₃ Type retaining element AG	BG	b₁	b₂	b₃	d₁	d₂

4490-ZD-38-A2-AG-SW	1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
4490-ZD-38-A2-AG-SR	1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
4490-ZD-50-A2-AG-SW	1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
4490-ZD-50-A2-AG-SR	1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
4490-ZD-68-A2-AG-SW	2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
4490-ZD-68-A2-AG-SR	2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
4490-ZD-80-A2-AG-SW	3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
4490-ZD-80-A2-AG-SR	3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
