EN 449.4 Fermetures à déclic Plastique, avec poignée encastrable

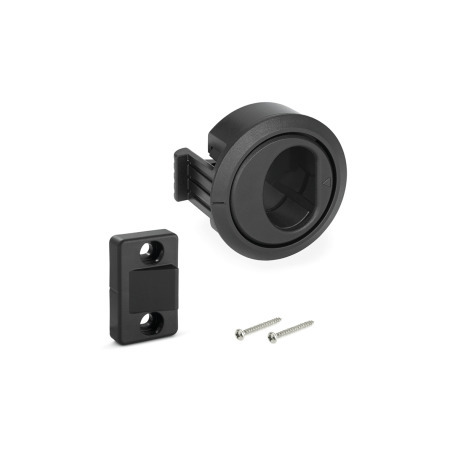

Fermetures à déclic EN 449.4: Plastique, avec poignée encastrable
Original design
code: CMS / CMS-CLEAN
Couleur: SW - Noir
systemes-de-profiles

Accessoires pour systèmes profilés

Les éléments standard de cette famille de produits sont compatibles avec les systèmes de profilés en aluminium les plus courants. En utilisant des ensembles assortis, les éléments standard Winco s’associent facilement et économiquement aux profiles, sans nécessiter l’ajout fastidieux de pièces individuelles dans la commande.

  • compatibles avec les systèmes de profilés courants
  • pour des largeurs de rainure de 6, 8 et 10 mm
  • pour les profilés de 30, 40 et 45 mm
    • Afficher tous les produits compatibles
    Caractéristiques du plastique

    Description du produit

    Les fermetures à déclic EN 449.4 conjuguent la fonction d'une poignée encastrable à celle d'une fermeture à déclic permettant de maintenir facilement les portes et les couvercles fermés.

    La porte peut être ouverte en tirant vers l'opérateur au niveau du point de déverrouillage. Ce point de déverrouillage est identifié par le triangle sur la serrure extérieure.

    Le trou de montage doit être percé conformément aux dimensions spécifiées dans les informations de montage. Pour le montage, insérez d'abord le bloc avant dans le trou de la porte, puis positionnez le logement de l'autre côté. Utilisez les deux vis autotaraudeuses fournies pour assembler le logement avec le bloc avant.

    Pour finir, alignez l'élément encliquetable sur les repères et fixez-le sur le châssis ou le profilé.

    Spécifications

    Cadre frontal
    Plastique, Polyacétal (POM)

    • NoirSWSW , similaire à RAL 9005, finition mate
      Résistant aux UV
    • BlancWSWS , similaire à RAL 9002, finition mate

    Logement / élément encliquetable
    Plastique, Polyamide (PA)

    • Renforcé de fibre de verre
    • Noir, similaire à RAL 9005, finition mate pour SW
      Résistant aux UV
    • Blanc, similaire à RAL 9002, finition mate pour WS

    Température de fonctionnement
    -20 °F à +140 °F (-20 °C à +60 °C)

    Vis autotaraudeuses ISO 7049-ST3.5x19
    Inox

    RoHS

    EN 449.4 Fermetures à déclic en plastique, avec poignée encastrable schéma
    Masquer schéma technique
    EN 449.4 Fermetures à déclic en plastique, avec poignée encastrable schéma

    Options de pièce / Tableau
    Afficher / Masquer colonnes

    Métrique

    Dimensions en: Pouces (remplacer par Métrique)
    d1l1Épaisseur de paroi
    Taille nominale
    s
    in mm    		a
    Section transversale de profilé    		bd2d3d4h1h2h3h4l2l3l4l5l6m1m2
    2.320.59A 11...101.181.732.241.970.201.300.980.140.911.100.201.340.310.771.180.25
    2.320.79A 11...101.571.732.241.970.201.300.980.140.911.100.201.340.310.771.180.25

    Configuration et prix
    Diamètre d1
    Longueur l1
    Taille nominale
    Couleur
    Noir
    Blanc
    Diamètre d1
    Longueur l1
    Taille nominale
    Couleur
    Noir
    Blanc

    Pièce sélectionnée

    Total (net)
    Can$24.30
    Disponible sous 1 - 2 semaines
    Créer une liste de projets
    Enregistrer dans les Favoris
    Recommander un produit
    Notez nos réductions en fonction des quantités commandées (dollars canadiens).
    MinMaxPrice
    16Can$24.30
    799Can$23.42
    100249Can$22.09
    ≥ 250Can$19.88
    Prop 65: Non conforme
    AVERTISSEMENT :
    Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
    RoHS: Conforme
    Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
    Poids: 0.129 lbs
    Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
    Téléphone: 1-800-397-6993

    Données CAD

    Autres formats de données

    Téléchargement rapide

    Pour télécharger les données CAD sans créer de compte, veuillez indiquer votre adresse électronique. Maximum de 3 téléchargements CAD par jour, sauf si vous créez un compte.

    Tutoriel de téléchargement CAO À propos des téléchargements CAO

    Besoin d’aide?

    Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

    Demandes spéciales | Contactez votre équipe commerciale

    EN 449.4-59-15-A1-SWEN 449.4-59-15-A1-WSEN 449.4-59-20-A1-SWEN 449.4-59-20-A1-WS
