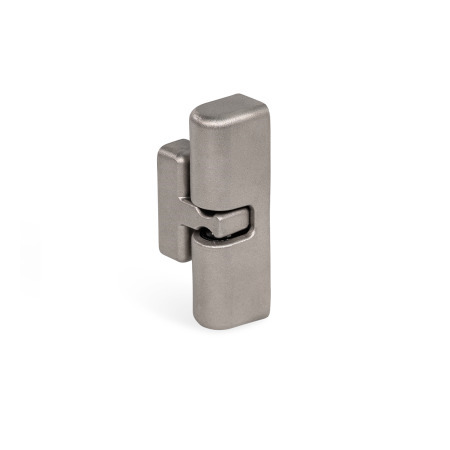

Loquets à billes GN 4490

Type logement de bille: B2 - Avec filetage interne, force de serrage accrue
Type élément de retenue: BG - Avec filetage interne, droit
