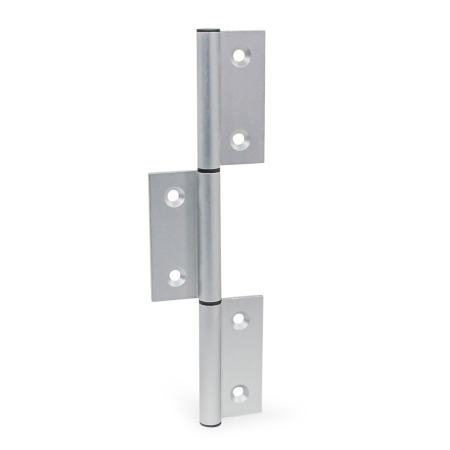

GN 2295 Charnières à triples ailettes Aluminium, pour profilés en aluminium / éléments de panneau, avec ailettes extérieures longues,

Charnières à triples ailettes GN 2295: Aluminium, pour profilés en aluminium / éléments de panneau, avec ailettes extérieures longues,
Type: A - Ailettes de charnière extérieures
Identification: C - Avec trous fraisés
Bildzuordnung: 245
systemes-de-profiles

Famille de produits Accessoires pour systèmes profilés

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen
Informations de montage Présentation des types - Bagues d’arbre Caractéristiques du plastique Notice d'utilisation pour GN 2290

Description du produit

Constituées d'un profilé en aluminium étiré, les charnières à triples ailettes GN 2295 sont adaptées aux portes et couvercles.

Ailette extérieure pour charnières de type A, permettant un montage avec un très petit intervalle de porte. Les charnières de type I sont montées dans l'intervalle de porte. Les vis de montage sont masquées lorsque la porte est fermée, ce qui réduit les risques de vandalisme.

Les charnières sont fournies séparément et doivent être montées selon les instructions fournies. Grâce à leur conception modulaire et aux accessoires disponibles, il est possible de créer n'importe quelle combinaison de charnières (en raccourcissant l'ailette centrale au besoin).

Spécifications

Ailettes de charnière
Aluminium
Finition anodisée, couleur naturelleELEL

Douilles de palier/Capuchons
Plastique, Polyamide (PA)
Gris graphite, RAL 7024

Goupille taraudée ISO 8741
Acier
Zingué, finition passivé bleu

RoHS

Accessoire

GN 50b Tasseaux
GN 50i Tasseaux
GN 51b Tasseaux pour rainure en T

Sur demande

  • Autres longueurs et espacements de trous
  • Autres finitions
GN 2295 Charnières à triples ailettes en aluminium, pour profilés en aluminium / éléments de panneau, avec ailettes extérieures longues schéma
Masquer schéma technique
GN 2295 Charnières à triples ailettes en aluminium, pour profilés en aluminium / éléments de panneau, avec ailettes extérieures longues schéma

Options de pièce / Tableau

Type

AAilettes de charnière extérieures
IAilettes de charnière intérieures

Identification

CAvec trous fraisés
Afficher / Masquer colonnes

Métrique

l1
Type A
Type I		l2d1d2kl3l4l5l6m1
Type A
Type I		m2m3m4s
2.833.399.650.260.551.573.153.151.421.691.612.171.971.281.970.14
2.833.3916.340.260.551.573.159.841.421.691.612.171.972.665.910.14
2.833.3922.240.260.551.573.1515.751.421.691.612.171.972.665.910.14

Configuration et prix
Largeur l1 (Type A)
Largeur l1 (Type I)
Longueur l2
Type


Identification

Finition
Finition anodisée, couleur naturelle
Largeur l1 (Type A)
Largeur l1 (Type I)
Longueur l2
Type


Identification

Finition
Finition anodisée, couleur naturelle

Informations de montage
a95d5f1a-3eca-43fc-83ef-13236da6dc53

'charnières gauches/droites

Le sens des charnières (gauche ou droit) peut être déterminé par le sens d'insertion des douilles de palier dans l'ailette de charnière.
4ab8bd66-2f7b-4f49-b481-1bd920baf9e0

Montage

  1. Placez la douille de palier dans le sens d'installation souhaité sur l'ailette de charnière. Insérez ensuite une vis à collerette (vis ISO 7380 à tête bombée, par exemple) dans la douille de palier pour éviter d'endommager la collerette de la douille lors du martelage.
  2. Frappez la douille de roulement jusqu'à laisser environ 1 mm entre le collier de la douille de roulement et l'ailette de charnière.
  3. Éliminez les bavures sur la douille de palier à l'aide d'un couteau.
  4. Enfoncez intégralement la douille de palier.
  5. Retirez la vis.
  6. Enfoncez une goupille taraudée dans la douille de palier.
  7. Placez le capuchon sur le côté opposé de l'ailette de charnière.

Insérez les autres douilles de palier en procédant comme indiqué aux points 1 à 5.

Pièce sélectionnée

Prix
Appel / courriel pour demander prix et disponibilité
  • Appeler pour connaître le délai de livraison
Créer une liste de projets
Enregistrer dans les Favoris
Recommander un produit
Notez nos réductions en fonction des quantités commandées (dollars canadiens).
No price breaks available.
Prop 65: Non conforme
AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.368 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

Téléchargement rapide

Pour télécharger les données CAD sans créer de compte, veuillez indiquer votre adresse électronique. Maximum de 3 téléchargements CAD par jour, sauf si vous créez un compte.

Tutoriel de téléchargement CAO À propos des téléchargements CAO

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

GN 2295-72-245-A-C-ELGN 2295-86-245-I-C-ELGN 2295-72-415-A-C-ELGN 2295-86-415-I-C-ELGN 2295-72-565-A-C-ELGN 2295-86-565-I-C-EL
