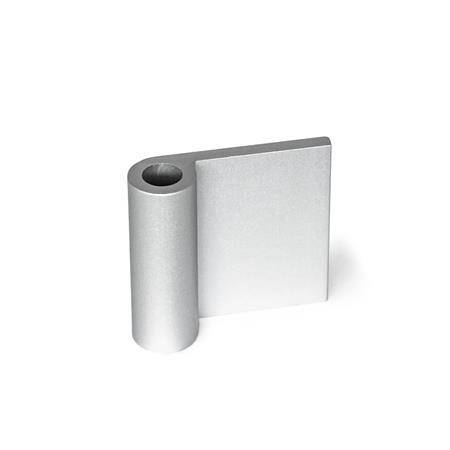

Ailettes de charnière GN 2291

Type: AF - Ailette de charnière extérieure
Identification: A - Sans alésages

Accessoires pour systèmes profilés

Les éléments standard de cette famille de produits sont compatibles avec les systèmes de profilés en aluminium les plus courants. En utilisant des ensembles assortis, les éléments standard Winco s’associent facilement et économiquement aux profiles, sans nécessiter l’ajout fastidieux de pièces individuelles dans la commande.

compatibles avec les systèmes de profilés courants

pour des largeurs de rainure de 6, 8 et 10 mm

pour les profilés de 30, 40 et 45 mm

Afficher tous les produits compatibles

Notice d'utilisation pour GN 2290

Description du produit

Associés aux kits de goupille de charnière GN 2290, les ailettes de charnière GN 2291 permettent de créer différents types de charnières.

Il est possible de créer des longueurs spéciales avec les ailettes de charnière d'une longueur l₂ ≥ 250 mm en augmentant la distance entre le trou de montage et le bord pour raccourcir l'ailette.

Spécifications

Aluminium
Finition anodisée, couleur naturelleEL

RoHS

Accessoire

GN 2290 Kits de goupille de charnière
GN 50b Tasseaux
GN 50i Tasseaux
GN 51b Tasseaux pour rainure en T

Sur demande

Autres longueurs et espacements de trous
Autres finitions

GN 2291 Ailettes de charnière en aluminium, pour profilés en aluminium/éléments de panneau schéma

Masquer schéma technique

Options de pièce / Tableau

Type

AF	Ailette de charnière extérieure
AN	Ailette de charnière extérieure avec guide de positionnement
IF	Ailette de charnière intérieure
IN	Ailette de charnière intérieure avec guide de positionnement

Identification

A	Sans alésages
C	Avec trous fraisés

Référence A - Sans alésages	Référence C - Avec trous fraisés	l₁ Type AF Type AN	Type IF Type IN	l₂	d₁	d₂	d₃	k	l₃	l₄	m₁ Type AF Type AN	Type IF Type IN	m₂	m₃	m₄	n -0.012	s₁	s₂

2291-43-40-AF-A-EL		1.69	-	1.57	-	0.55	0.31	1.57	1.42	-	0.80	-	-	-	5.91	0.315 -0.012	0.14	-
	2291-43-40-AF-C-EL	1.69	-	1.57	0.26	0.55	0.31	1.57	1.42	-	0.80	-	-	-	5.91	0.315 -0.012	0.14	-
2291-43-80-AF-A-EL		1.69	-	3.15	-	0.55	0.31	1.57	1.42	-	0.80	-	1.97	-	5.91	0.315 -0.012	0.14	-
	2291-43-80-AF-C-EL	1.69	-	3.15	0.26	0.55	0.31	1.57	1.42	-	0.80	-	1.97	-	5.91	0.315 -0.012	0.14	-
2291-43-250-AF-A-EL		1.69	-	9.84*	-	0.55	0.31	1.57	1.42	-	0.80	-	-	1.97	5.91	0.315 -0.012	0.14	-
	2291-43-250-AF-C-EL	1.69	-	9.84*	0.26	0.55	0.31	1.57	1.42	-	0.80	-	-	1.97	5.91	0.315 -0.012	0.14	-
2291-43-400-AF-A-EL		1.69	-	15.75*	-	0.55	0.31	1.57	1.42	-	0.80	-	-	1.97	5.91	0.315 -0.012	0.14	-
	2291-43-400-AF-C-EL	1.69	-	15.75*	0.26	0.55	0.31	1.57	1.42	-	0.80	-	-	1.97	5.91	0.315 -0.012	0.14	-

Référence A - Sans alésages	Référence C - Avec trous fraisés	l₁ Type AF Type AN	Type IF Type IN	l₂	d₁	d₂	d₃	k	l₃	l₄	m₁ Type AF Type AN	Type IF Type IN	m₂	m₃	m₄	n -0.012	s₁	s₂

2291-43-40-AN-A-EL		1.69	-	1.57	-	0.55	0.31	1.57	1.42	-	0.80	-	-	-	5.91	0.315 -0.012	0.14	0.26
	2291-43-40-AN-C-EL	1.69	-	1.57	0.26	0.55	0.31	1.57	1.42	-	0.80	-	-	-	5.91	0.315 -0.012	0.14	0.26
2291-43-80-AN-A-EL		1.69	-	3.15	-	0.55	0.31	1.57	1.42	-	0.80	-	1.97	-	5.91	0.315 -0.012	0.14	0.26
	2291-43-80-AN-C-EL	1.69	-	3.15	0.26	0.55	0.31	1.57	1.42	-	0.80	-	1.97	-	5.91	0.315 -0.012	0.14	0.26

Référence A - Sans alésages	Référence C - Avec trous fraisés	l₁ Type AF Type AN	Type IF Type IN	l₂	d₁	d₂	d₃	k	l₃	l₄	m₁ Type AF Type AN	Type IF Type IN	m₂	m₃	m₄	n -0.012	s₁	s₂

2291-50-40-IF-A-EL		-	1.97	1.57	-	0.55	0.31	1.57	-	1.69	-	1.08	-	-	5.91	0.315 -0.012	0.14	-
	2291-50-40-IF-C-EL	-	1.97	1.57	0.26	0.55	0.31	1.57	-	1.69	-	1.08	-	-	5.91	0.315 -0.012	0.14	-
2291-50-80-IF-A-EL		-	1.97	3.15	-	0.55	0.31	1.57	-	1.69	-	1.08	1.97	-	5.91	0.315 -0.012	0.14	-
	2291-50-80-IF-C-EL	-	1.97	3.15	0.26	0.55	0.31	1.57	-	1.69	-	1.08	1.97	-	5.91	0.315 -0.012	0.14	-
2291-50-250-IF-A-EL		-	1.97	9.84*	-	0.55	0.31	1.57	-	1.69	-	1.08	-	1.97	5.91	0.315 -0.012	0.14	-
	2291-50-250-IF-C-EL	-	1.97	9.84*	0.26	0.55	0.31	1.57	-	1.69	-	1.08	-	1.97	5.91	0.315 -0.012	0.14	-
2291-50-400-IF-A-EL		-	1.97	15.75*	-	0.55	0.31	1.57	-	1.69	-	1.08	-	1.97	5.91	0.315 -0.012	0.14	-
	2291-50-400-IF-C-EL	-	1.97	15.75*	0.26	0.55	0.31	1.57	-	1.69	-	1.08	-	1.97	5.91	0.315 -0.012	0.14	-

Référence A - Sans alésages	Référence C - Avec trous fraisés	l₁ Type AF Type AN	Type IF Type IN	l₂	d₁	d₂	d₃	k	l₃	l₄	m₁ Type AF Type AN	Type IF Type IN	m₂	m₃	m₄	n -0.012	s₁	s₂

2291-50-40-IN-A-EL		-	1.97	1.57	-	0.55	0.31	1.57	-	1.69	-	1.08	-	-	5.91	0.315 -0.012	0.14	0.26
	2291-50-40-IN-C-EL	-	1.97	1.57	0.26	0.55	0.31	1.57	-	1.69	-	1.08	-	-	5.91	0.315 -0.012	0.14	0.26
2291-50-80-IN-A-EL		-	1.97	3.15	-	0.55	0.31	1.57	-	1.69	-	1.08	1.97	-	5.91	0.315 -0.012	0.14	0.26
	2291-50-80-IN-C-EL	-	1.97	3.15	0.26	0.55	0.31	1.57	-	1.69	-	1.08	1.97	-	5.91	0.315 -0.012	0.14	0.26

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

l₁ Type AF Type AN	Type IF Type IN	l₂				d₁	d₂	d₃	k	l₃	l₄	m₁ Type AF Type AN	Type IF Type IN	m₂	m₃	m₄	n -0.012	s₁	s₂

1.69	1.97	1.57	3.15	9.84*	15.75*	0.26	0.55	0.31	1.57	1.42	1.69	0.80	1.08	1.97	1.97	5.91	0.315	0.14	0.26

*Uniquement disponible pour le Type AF a IF

Configuration et prix

Informations de montage


							'charnières gauches/droites Le sens des charnières (gauche ou droit) peut être déterminé par le sens d'insertion des douilles de palier dans l'ailette de charnière.
							Montage sur encadrements de porte Pour monter une porte qui doit être amovible, deux charnières du même type doivent être fixées à l'encadrement de la porte. Si la porte n'est pas censée être amovible, elle doit être montée avec au moins une charnière droite et au moins une charnière gauche.
							Montage Placez la douille de palier dans le sens d'installation souhaité sur l'ailette de charnière. Insérez ensuite une vis à collerette (vis ISO 7380 à tête bombée, par exemple) dans la douille de palier pour éviter d'endommager la collerette de la douille lors du martelage. Frappez la douille de roulement jusqu'à laisser environ 1 mm entre le collier de la douille de roulement et l'ailette de charnière. Éliminez les bavures sur la douille de palier à l'aide d'un couteau. Enfoncez intégralement la douille de palier. Retirez la vis. Enfoncez une goupille taraudée dans la douille de palier. Placez le capuchon sur le côté opposé de l'ailette de charnière. Insérez les autres douilles de palier en procédant comme indiqué aux points 1 à 5.

Pièce sélectionnée

Référence

Total (net)

Can$11.59

Délai de livraison 5-7 jours: 161 pièces
Appeler pour connaître le délai de livraison >161 pièces

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$11.59
100	249	Can$10.63
250	499	Can$9.66
≥ 500		Can$8.69

Prop 65: Conforme

www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.050 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
