GN 2295 Charnières à triples ailettes Aluminium, pour profilés en aluminium / éléments de panneau

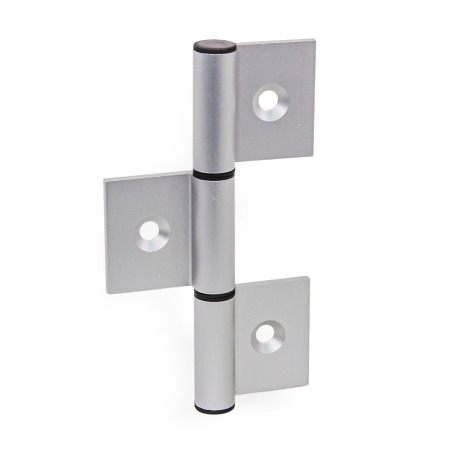

Charnières à triples ailettes GN 2295: Aluminium, pour profilés en aluminium / éléments de panneau
Type: A - Ailettes de charnière extérieures
Identification: C - Avec trous fraisés
Bildzuordnung: 125
systemes-de-profiles

Accessoires pour systèmes profilés

Les éléments standard de cette famille de produits sont compatibles avec les systèmes de profilés en aluminium les plus courants. En utilisant des ensembles assortis, les éléments standard Winco s’associent facilement et économiquement aux profiles, sans nécessiter l’ajout fastidieux de pièces individuelles dans la commande.

  • compatibles avec les systèmes de profilés courants
  • pour des largeurs de rainure de 6, 8 et 10 mm
  • pour les profilés de 30, 40 et 45 mm
    • Afficher tous les produits compatibles
    Informations de montage Présentation des types - Bagues d’arbre Notice d'utilisation pour GN 2290 Caractéristiques du plastique

    Description du produit

    Constituées d'un profilé en aluminium étiré, les charnières à triples ailettes GN 2295 sont adaptées aux portes et couvercles.

    Ailette extérieure pour charnières de type A, permettant un montage avec un très petit intervalle de porte. Les charnières de type I sont montées dans l'intervalle de porte. Les vis de montage sont masquées lorsque la porte est fermée, ce qui réduit les risques de vandalisme.

    Les charnières sont fournies séparément et doivent être montées selon les instructions fournies. Grâce à leur conception modulaire et aux accessoires disponibles, il est possible de créer n'importe quelle combinaison de charnières (en raccourcissant l'ailette centrale au besoin).

    Spécifications

    Chape de charnière
    Aluminium
    Finition anodisée, couleur naturelleELEL

    Douilles de palier/Capuchons
    Plastique, Polyamide (PA)
    Gris graphite, RAL 7024

    Goupille taraudée ISO 8741
    Acier
    Zingué, finition passivé bleu

    RoHS

    Accessoire

    Tasseaux GN 50b
    Tasseaux GN 50i
    Tasseaux pour rainure en T GN 51b

    Sur demande

    • Autres longueurs et espacements de trous
    • Autres finitions
    GN 2295 Charnières à triples ailettes de aluminium, pour profilés en aluminium / éléments de panneau schéma
    Masquer schéma technique
    GN 2295 Charnières à triples ailettes de aluminium, pour profilés en aluminium / éléments de panneau schéma

    Options de pièce / Tableau

    Type

    AAilettes de charnière extérieures
    IAilettes de charnière intérieures

    Identification

    CAvec trous fraisés
    Afficher / Masquer colonnes

    Métrique

    Dimensions en: Pouces (remplacer par Métrique)
    l1
    Type A
    Type I    		l2d1d2kl3l4l5l6m1
    Type A
    Type I    		m2m3m4s
    2.833.394.920.260.551.571.571.571.421.691.612.171.67--0.14
    2.833.396.500.260.551.571.573.151.421.691.612.17-1.481.970.14
    2.833.3913.190.260.551.571.579.841.421.691.612.17-2.855.910.14
    2.833.3919.090.260.551.571.5715.751.421.691.612.17-2.855.910.14

    Configuration et prix
    Largeur l1 (Type A)
    Largeur l1 (Type I)
    Longueur l2
    Type


    Identification

    Finition
    Finition anodisée, couleur naturelle
    Largeur l1 (Type A)
    Largeur l1 (Type I)
    Longueur l2
    Type


    Identification

    Finition
    Finition anodisée, couleur naturelle

    Informations de montage
    db3c059f-8aca-404a-a70a-693e8703c16c

    'charnières gauches/droites

    Le sens des charnières (gauche ou droit) peut être déterminé par le sens d'insertion des douilles de palier dans l'ailette de charnière.
    4ab8bd66-2f7b-4f49-b481-1bd920baf9e0

    Montage

    1. Placez la douille de palier dans le sens d'installation souhaité sur l'ailette de charnière. Insérez ensuite une vis à collerette (vis ISO 7380 à tête bombée, par exemple) dans la douille de palier pour éviter d'endommager la collerette de la douille lors du martelage.
    2. Frappez la douille de roulement jusqu'à laisser environ 1 mm entre le collier de la douille de roulement et l'ailette de charnière.
    3. Éliminez les bavures sur la douille de palier à l'aide d'un couteau.
    4. Enfoncez intégralement la douille de palier.
    5. Retirez la vis.
    6. Enfoncez une goupille taraudée dans la douille de palier.
    7. Placez le capuchon sur le côté opposé de l'ailette de charnière.

    Insérez les autres douilles de palier en procédant comme indiqué aux points 1 à 5.

    Pièce sélectionnée

    Total (net)
    Can$54.91
    • Contact pour le délai de livraison
    Créer une liste de projets
    Enregistrer dans les Favoris
    Recommander un produit
    Notez nos réductions en fonction des quantités commandées (dollars canadiens).
    MinMaxPrice
    149Can$54.91
    5099Can$50.33
    100249Can$45.76
    ≥ 250Can$41.18
    Prop 65: Non conforme
    AVERTISSEMENT :
    Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
    RoHS: Conforme
    Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
    Poids: 0.211 lbs
    Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
    Téléphone: 1-800-397-6993

    Données CAD

    Autres formats de données

    Téléchargement rapide

    Pour télécharger les données CAD sans créer de compte, veuillez indiquer votre adresse électronique. Maximum de 3 téléchargements CAD par jour, sauf si vous créez un compte.

    Tutoriel de téléchargement CAO À propos des téléchargements CAO

    Besoin d’aide?

    Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

    Demandes spéciales | Contactez votre équipe commerciale

    GN 2295-72-125-A-C-ELGN 2295-86-125-I-C-ELGN 2295-72-165-A-C-ELGN 2295-86-165-I-C-ELGN 2295-72-335-A-C-ELGN 2295-86-335-I-C-ELGN 2295-72-485-A-C-ELGN 2295-86-485-I-C-EL
