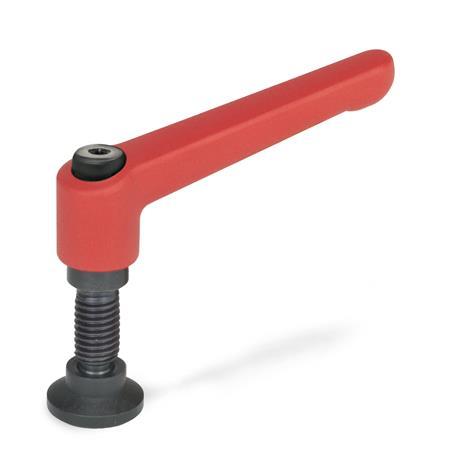

Type: KD - Embout sphérique, avec patin orientable
Description du produit
Les manettes indexables GN 306 sont idéales pour le serrage de pièces dans un espace confiné ou dans une position particulière de la manette. L'insert est relié à la manette par des dentelures qui peuvent être facilement libérées.
En tirant la manette vers le haut, les dentelures sont libérées, ce qui permet un pivotement dans la position de serrage idéale. Lorsque la manette est relâchée, les dentelures se réenclenchent automatiquement.
Les goujons à pointe en plastique et en laiton (types MS / KU) permettent d'éviter toute détérioration de la pièce de travail serrée.
Le goujon à pointe durcie (type DZ) procure un point de pression en forme de point ovale.
La patin orientable (type KD) est facile à clipser et à déclipser. Les patins sont livrés non montés.
Spécifications
Corps de manette
Zinc moulé sous pression
Plastifié
- Noir, RAL 9005, finition texturéeSW
- Orange, RAL 2004, finition texturéeOS
- Rouge, RAL 3000, finition texturéeRS
- Argenté, RAL 9006, finition texturéeSR
Goujon fileté / vis de retenue
Acier (5.8), noirci
Point de butée
- Laiton pour type MS
- Plastique (POM) pour type KU
- Acier durci (point ovale) pour type DZ
Patin pour type KD
Plastique polyacétal (POM)
- Résistant aux températures jusqu'à 176 °F (80 °C)
- Noir, finition mat
RoHS
Sur demande
- Filetages en pouces
- Goujon fileté en inox
- Manette droite (GN 302)
