Manettes indexables GN 300.7

Couleur: SW - Noir, RAL 9005, finition texturée

Description du produit

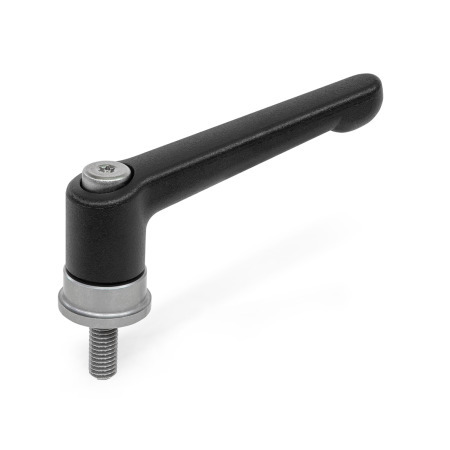

Les manettes indexables GN 300.7 comportent une zone de serrage qui est reliée via une butée à billes (roulement à billes axial) à la douille et au goujon fileté de la manette. Cela offre les avantages suivants :

Une force de serrage doublée grâce à une friction considérablement réduite.
Il n'y pas de mouvement sur la zone de contact entre la manette indexable et le composant, ce qui réduit nettement tout marquage sur la zone de serrage
En outre, un facteur de fluage réduit a été obtenu grâce à l'augmentation de la précharge.

Spécifications

Corps de manette
Zinc moulé sous pression

Plastifié
- Noir, RAL 9005, finition texturéeSW
- Noir, RAL 9005, finition brillanteSZ
- Orange, RAL 2004, finition texturéeOS
- Rouge, RAL 3000, finition texturéeRS
- Argenté, RAL 9006, finition texturéeSR
Finition chroméeCR

Roulement axial
Inox AISI 630

Douille
Inox AISI 303

Vis de retenue
Inox AISI 304Cu

Ressort
Inox AISI 301

RoHS

Référence SW	Référence SZ	Référence OS	Référence RS	Référence SR	Référence CR	l₁	d₁	l₂ ≈	d₃	d₄	h₁	h₃	h₄ Course


300.7-63-M6-20-SW	300.7-63-M6-20-SZ	300.7-63-M6-20-OS	300.7-63-M6-20-RS	300.7-63-M6-20-SR	300.7-63-M6-20-CR	2.48	M 6	0.79	0.94	0.69	1.36	1.91	0.16
