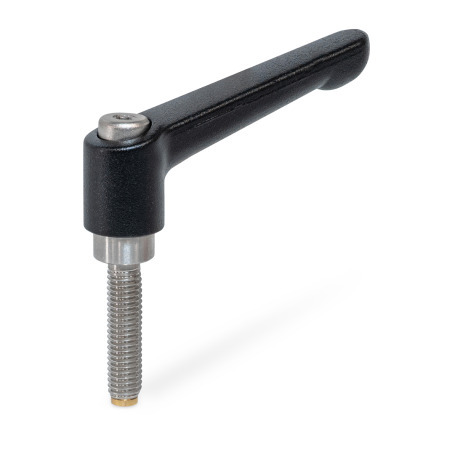

GN 306 Manettes indexables Zinc moulé sous pression, insert inox, avec goujons filetés, avec pointes spéciales

Les manettes indexables GN 306 sont destinées aux dispositifs de serrage, de compression ou de fixation sans outil. Pour une position de serrage adéquate, il est possible de remonter la poignée de la hauteur h₄, puis de la faire pivoter. Une fois relâchée, elle se replace dans la dentelure sous l’effet du ressort.

Les extrémités de type MSN/KUN permettent d’éviter les marques de pression et la détérioration de la pièce à serrer.

Les patins de type KDN/RDN permettent d’élargir la surface de contact afin de protéger les surfaces de toute détérioration. Combiné à une extrémité sphérique, le patin forme une articulation à rotule qui s’adapte parfaitement aux surfaces de serrage irrégulières. Cela permet également d’éviter le transfert du mouvement de rotation vers la surface de serrage pendant le serrage.

Permettant également d’éviter tout glissement, le revêtement en caoutchouc du type RDN assure un effet d’amortissement et réduit le bruit. Dans cette version, le disque est revêtu de caoutchouc vulcanisé pour garantir une capacité de charge élevée et une grande stabilité dimensionnelle.

Les patins sont amovibles et livrés séparément.

Spécifications

Poignée
Zinc moulé sous pression
Plastifié

• Noir, RAL 9005, finition texturéeB
• Rouge, RAL 3000, finition texturéeR

Insert / Vis de retenue
Inox AISI 303

Point de butée

• Laiton pour type MSN
• Plastique, polyacétal (POM) pour type KUN

Patin

• Plastique polyacétal (POM) pour type KDN
  • Température de fonctionnement jusqu'à 80 °C
  • noir mat
• Inox AISI 303 pour type NDN
  • Joint torique
    Caoutchouc fluoré (FKM)
  • Température de fonctionnement jusqu'à 200 °C
• Caoutchouc acrylonitrile butadiène (NBR) pour type RDN
  • Dureté 85 ±5 Shore A
  • Température de fonctionnement jusqu'à 120 °C
  • noir mat
  • Disque inox AISI 304

RoHS

Sur demande

• Poignée aux d'autres couleurs
• Poignée plate (GN 302)
