GN 451 Supports d'absorption des vibrations Caoutchouc, de type cylindrique, avec composants en inox, avec trou traversant et plaque de recouvrement des deux côtés

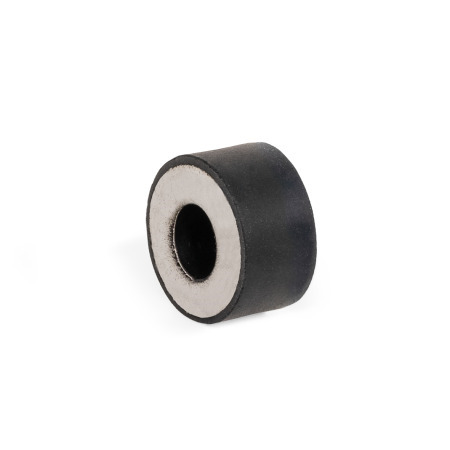

Supports d'absorption des vibrations GN 451: Caoutchouc, de type cylindrique, avec composants en inox, avec trou traversant et plaque de recouvrement des deux côtés
inox

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Présentation des différents types d'éléments amortisseurs de vibrations / tampons / tampons en caoutchouc Instructions techniques tampons / tampons en caoutchouc Bonne résilience Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les supports d'absorption des vibrations GN 451 conviennent au montage souple de machines telles que moteurs, compresseurs et pompes. La fixation peut être réalisée de manière flexible, par exemple à l'aide de vis standard.

Spécifications

Caoutchouc
Caoutchouc naturel (NR), noir

  • Vulcanisé jusqu'aux plaques de recouvrement
  • Température de fonctionnement
    -40 °F à 176 °F (-40 °C à +80 °C)
  • Dureté Shore A ±5
    Moyen55

Plaques de recouvrement
Inox AISI 304

RoHS

GN 451 Supports d'absorption des vibrations en caoutchouc, avec composants en inox, avec trou traversant et plaque de recouvrement des deux côtés schéma
Masquer schéma technique
GN 451 Supports d'absorption des vibrations en caoutchouc, avec composants en inox, avec trou traversant et plaque de recouvrement des deux côtés schéma

Options de pièce / Tableau

Type

DDPlaque de recouvrement des deux côtés
Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)
d1hd2s
0.590.98----0.240.08
0.790.98----0.240.08
0.980.79----0.260.08
1.180.59----0.630.08
1.380.59----0.750.08
1.380.79----0.510.08
1.570.791.101.181.381.570.510.08
1.970.590.791.181.97-0.830.08
1.970.791.181.571.97-0.670.08
1.970.98----0.430.08
1.971.18----0.390.08
2.360.51----0.810.08
2.361.18----0.410.08
2.361.18----0.710.08
2.361.18----0.850.08
2.361.97----0.830.08
2.951.182.17---0.980.12
3.941.97----1.180.12
3.942.36----0.830.12

Configuration et prix
Diamètre extérieur d1
Hauteur h
Diamètre d'alésage d2
Type

Dureté

Diamètre extérieur d1
Hauteur h
Diamètre d'alésage d2
Type

Dureté

Instructions techniques
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Les plots antivibratoires et les tampons en caoutchouc absorbent mieux les efforts de compression. Bien que pouvant être en partie absorbées, les contraintes de tension, de cisaillement, de flexion et de torsion ont un impact négatif sur la durée de vie. Les valeurs indiquées dans la feuille de normes ou la section technique concernant la capacité de charge sont indicatives et non contraignantes. Tout dépassement de ces valeurs peut entraîner une diminution de la durée de vie de la pièce ou une défaillance immédiate de celle-ci.

Les exemples proposés illustrent les modifications pouvant être effectuées pour transformer des conditions de charge défavorables en configurations favorables en cas de forces de compression.

Le vieillissement et les conditions environnementales (rayons UV, intempéries, hydrocarbures et produits chimiques) peuvent réduire la durée de vie des éléments en élastomère. Un positionnement assorti d'une protection appropriée permet de prolonger la durée de vie.

Exemples de construction

Défavorable

Favorable
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629

Pièce sélectionnée

Total (net)
Can$4.06
Disponible sous 1 - 2 semaines
Créer une liste de projets
Enregistrer dans les Favoris
Recommander un produit
Notez nos réductions en fonction des quantités commandées (dollars canadiens).
MinMaxPrice
149Can$4.06
5099Can$3.72
100249Can$3.38
≥ 250Can$3.04
Prop 65: Non conforme
AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.024 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
