Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

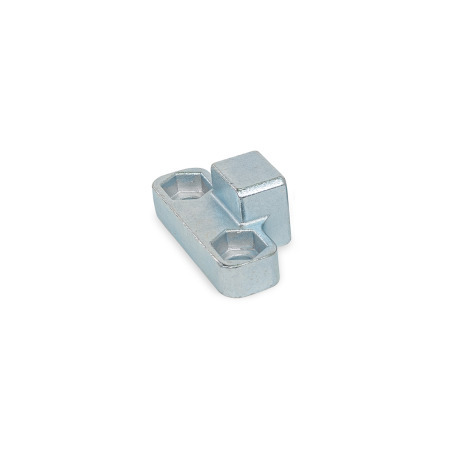

Si l'application nécessite plusieurs positions d'indexation ou plusieurs loquets, les cran d'arrêtes GN 724.10 sont combinées avec des loquets à ressort et des doigts d'indexage de la série GN 724 ff. Le choix du loquet doit tenir compte de l'orientation de la goupille chanfreinée parmi les combinaisons possibles présentées dans la feuille de normes.
La fixation est assurée par des vis à tête cylindrique à six pans creux ISO 4762, des vis à tête hexagonale DIN 931 ou des écrous hexagonaux DIN 934 insérés dans les fentes hexagonales.
Spécifications
Acier, moulage de précision
Zingué, finition passivé bleuZB
Zingué et fini poudré Noir, RAL 9005, finition texturéeSW
Moulage de précision inoxNI AISI CF-8
RoHS
Masquer schéma technique
Options de pièce / Tableau
Type
A
Pour doigts d'indexage / doigts d'indexage à came avec goupille chanfreinée haut/bas
B
Pour doigts d'indexage / doigts d'indexage à came avec goupille chanfreinée droite/gauche
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.119 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires. Téléphone: 1-800-397-6993
