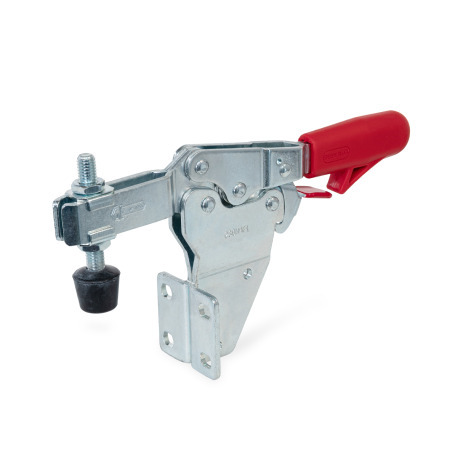

Sauterelles GN 820.5

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Principe de fonctionnement du levier à genouillère / Aperçu des types des sauterelles à crochet Caractéristiques de l'inox

Description du produit

Les sauterelles GN 820.5 sont parfaitement verrouillées pour éviter tout relâchement accidentel ou sous l’effet des vibrations. Il suffit de débloquer le dispositif de verrouillage d’une seule main pour desserrer.

Le serrage fait appel au principe de la genouillère, le levier de serrage et le bras de serrage se déplaçant dans des directions opposées. La surface de montage, tournée à 90°, permet une installation compacte à proximité du point de serrage. Autre particularité de ce dispositif de serrage : sa faible hauteur totale en position serrée.

Les sauterelles avec bras de serrage à fourche de type MFL intègrent une vis adaptée à l’application insérée dans deux rondelles à collerette. Une vis de serrage avec patin en caoutchouc est également fournie avec le type MFLC.

Spécifications

Mécanisme de tension

AcierST
- Pièces en tôle d’acier
  Acier de cémentation C10, zingué, finition passivée bleue
- Boulon de palier trempé
InoxNI AISI 304
Toutes les pièces mobiles sont lubrifiées avec une graisse spéciale

Poignée
Plastique
Rouge, résistant aux huiles

Rondelles à collerette GN 898

Acier
Zingué, passivé bleu pour ST
Inox AISI 304 pour NI

Vis de serrage GN 708.1 pour type MFLC

Acier zingué, finition passivée bleue pour ST
Inox AISI 304 pour NI
Patin
Caoutchouc néoprène (CR)
- Dureté de 85 Shore A ≈
- Vulcanisé
- Noir
- Type A (zone de pression plate)

RoHS

Accessoire

GN 801 Colliers de montage (pour type MFL)
GN 801.2 Rallonges de bras de serrage (pour type MFL)

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence MFL - U-bar version with two flanged washers	Référence MFLC - U-bar version, with two flanged washers and GN 708.1 spindle assembly	Taille	F_H Force de serrage	a ≈	b₁	b₂	b₃	d₁	d₂	h₁	h₂	h₃	h₄

820.5-75-MFL-ST		2.95	202 lbf (900 N)	0.79	1.18	1.00	0.21	M 5	0.18	2.44	1.54	0.43	-
	820.5-75-MFLC-ST	2.95	202 lbf (900 N)	0.79	1.18	1.00	0.21	M 5	0.18	2.44	1.54	0.43	0.75
820.5-130-MFL-ST		5.12	225 lbf (1000 N)	1.26	1.54	1.38	0.26	M 6	0.22	3.35	2.26	0.63	-
	820.5-130-MFLC-ST	5.12	225 lbf (1000 N)	1.26	1.54	1.38	0.26	M 6	0.22	3.35	2.26	0.63	1.00
820.5-230-MFL-ST		9.06	382 lbf (1700 N)	1.46	1.69	1.57	0.33	M 8	0.26	4.02	2.72	0.71	-
	820.5-230-MFLC-ST	9.06	382 lbf (1700 N)	1.46	1.69	1.57	0.33	M 8	0.26	4.02	2.72	0.71	1.18

Référence MFL - U-bar version with two flanged washers	Référence MFLC - U-bar version, with two flanged washers and GN 708.1 spindle assembly	Taille	F_H Force de serrage	a ≈	b₁	b₂	b₃	d₁	d₂	h₁	h₂	h₃	h₄

820.5-75-MFL-NI		2.95	202 lbf (900 N)	0.79	1.18	1.00	0.21	M 5	0.18	2.44	1.54	0.43	-
	820.5-75-MFLC-NI	2.95	202 lbf (900 N)	0.79	1.18	1.00	0.21	M 5	0.18	2.44	1.54	0.43	0.75
820.5-130-MFL-NI		5.12	225 lbf (1000 N)	1.26	1.54	1.38	0.26	M 6	0.22	3.35	2.26	0.63	-
	820.5-130-MFLC-NI	5.12	225 lbf (1000 N)	1.26	1.54	1.38	0.26	M 6	0.22	3.35	2.26	0.63	1.00
820.5-230-MFL-NI		9.06	382 lbf (1700 N)	1.46	1.69	1.57	0.33	M 8	0.26	4.02	2.72	0.71	-
	820.5-230-MFLC-NI	9.06	382 lbf (1700 N)	1.46	1.69	1.57	0.33	M 8	0.26	4.02	2.72	0.71	1.18

Taille	h₅ max.	l₁	l₂	l₃	m₁	m₂	m₃	r	s	w Plage de réglage

2.95	-	4.65	1.18	-	0.71	0.53	0.24	1.67	0.08	-
2.95	1.18	4.65	1.18	1.77	0.71	0.53	0.24	1.67	0.08	0.67
5.12	-	6.69	1.77	-	1.02	0.87	0.26	2.40	0.10	-
5.12	1.87	6.69	1.77	2.17	1.02	0.87	0.26	2.40	0.10	0.69
9.06	-	7.72	2.05	-	1.12	0.94	0.31	2.76	0.12	-
9.06	2.09	7.72	2.05	2.68	1.12	0.94	0.31	2.76	0.12	0.79

Taille	h₅ max.	l₁	l₂	l₃	m₁	m₂	m₃	r	s	w Plage de réglage

2.95	-	4.65	1.18	-	0.71	0.53	0.24	1.67	0.08	-
2.95	1.18	4.65	1.18	1.77	0.71	0.53	0.24	1.67	0.08	0.67
5.12	-	6.69	1.77	-	1.02	0.87	0.26	2.40	0.10	-
5.12	1.87	6.69	1.77	2.17	1.02	0.87	0.26	2.40	0.10	0.69
9.06	-	7.72	2.05	-	1.12	0.94	0.31	2.76	0.12	-
9.06	2.09	7.72	2.05	2.68	1.12	0.94	0.31	2.76	0.12	0.79

Taille	F_H Force de serrage	a ≈	b₁	b₂	b₃	d₁	d₂	h₁	h₂	h₃	h₄

2.95	202 lbf (900 N)	0.79	1.18	1.00	0.21	M 5	0.18	2.44	1.54	0.43	0.75
5.12	225 lbf (1000 N)	1.26	1.54	1.38	0.26	M 6	0.22	3.35	2.26	0.63	1.00
9.06	382 lbf (1700 N)	1.46	1.69	1.57	0.33	M 8	0.26	4.02	2.72	0.71	1.18
