Description du produit

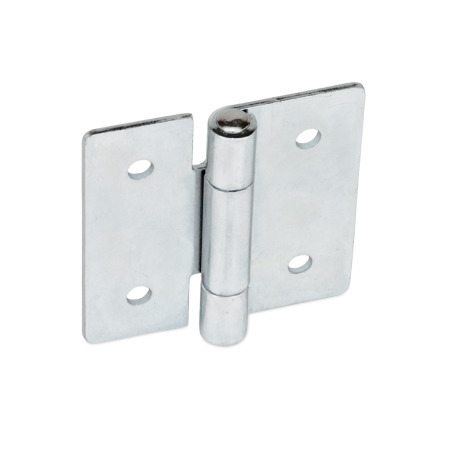

Les charnières en tôle GN 136 sont une solution économique pour les applications peu exigeantes.
Spécifications
Chape de charnière
AcierST, zingué, finition passivé bleu
Goupille de charnière
Inox AISI 304
Riveté
RoHS
Les charnières en tôle GN 136 sont une solution économique pour les applications peu exigeantes.
Chape de charnière
AcierST, zingué, finition passivé bleu
Goupille de charnière
Inox AISI 304
Riveté
RoHS
| B | Avec trous traversants |
| C | Avec trous fraisés |
| l1 | l2 Carré | 1,5 x Allongé | d1 | d2 | d3 | d4 | m1 | m2 | m3 | s |
|---|---|---|---|---|---|---|---|---|---|---|
| 1.18 | 1.18 | 1.77 | 0.12 | 0.13 | 0.16 | 0.25 | 0.71 | 0.71 | 0.65 | 0.06 |
| 1.57 | 1.57 | 2.36 | 0.16 | 0.17 | 0.20 | 0.33 | 0.98 | 0.98 | 0.89 | 0.08 |
| 1.97 | 1.97 | 2.95 | 0.24 | 0.20 | 0.20 | 0.33 | 1.18 | 1.18 | 1.08 | 0.08 |
| 2.36 | 2.36 | 3.54 | 0.24 | 0.20 | 0.20 | 0.33 | 1.42 | 1.42 | 1.30 | 0.08 |
| 3.15 | 3.15 | 4.72 | 0.31 | 0.24 | 0.24 | 0.39 | 1.97 | 1.97 | 1.77 | 0.10 |
| Min | Max | Price |
|---|---|---|
| 1 | 99 | Can$5.04 |
| 100 | 249 | Can$4.62 |
| 250 | 499 | Can$4.20 |
| ≥ 500 | Can$3.78 |
