GN 2262 Accouplements rigides Aluminium, rainurés, pour vitesses de rotation élevées

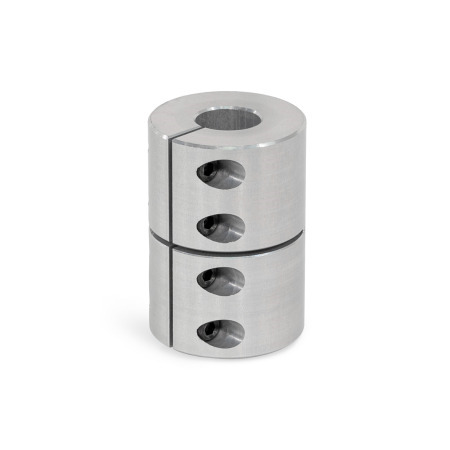

Accouplements rigides GN 2262: Aluminium, rainurés, pour vitesses de rotation élevées

Code d'alésage: B - Sans rainure de clavette

Accouplements - Aperçu des types Rainures WN 6885 / DIN 6885-1 Tolérances ISO fondamentales

Description du produit

Permettant de relier des arbres compatibles, les accouplements rigides GN 2262 sont également utilisés pour raccorder des extensions d'arbres. Ils assurent une transmission précise et sans jeu des positions angulaires à grande vitesse, sans compensation des erreurs d'alignement et des tolérances de faux-rond. Leur conception rainurée les rend très faciles à installer.

Avec le code d'alésage K, la rainure de clavette est toujours intégrée dans les deux alésages d₂ et d₃.

Spécifications

Accouplement
AluminiumAL
Anodisé, couleur naturelle

Vis à tête cylindrique ISO 4762
Acier noirci

Température de fonctionnement :
-40 °F à +212 °F (-40 °C à +100 °C)

RoHS

GN 2262 Accouplements rigides, en aluminium, rainurés, pour vitesses de rotation élevées schéma

Masquer schéma technique

Options de pièce / Tableau

Code d'alésage

B	Sans rainure de clavette
K	Avec rainure de clavette

Référence B - Sans rainure de clavette	Référence K - Avec rainure de clavette	d₁	d₂ -d₃ H8 Tolérance d'arbre recommandée h7	d₄	l₁	l₂ Profondeur d'insertion max. de l'arbre	l₃	Couple de serrage des vis en Nm ≈	Couple nominal en Nm	Vitesse de rotation max. (min^-1)	Moment d'inertie en kgm²


2262-16-B6-6-AL	2262-16-K6-6-AL	0.63	6-6 H8 / h7	M 2	0.87	0.43	0.20	0.5	1	39000	3.4 x 10^{^-7}
2262-20-B8-8-AL	2262-20-K8-8-AL	0.79	8-8 H8 / h7	M 2	0.94	0.47	0.28	0.5	2.5	31000	9.2 x 10^{^-7}
2262-25-B10-10-AL	2262-25-K10-10-AL	0.98	10-10 H8 / h7	M 2.5	1.42	0.71	0.35	1	4.5	25000	3.4 x 10^{^-6}
2262-25-B12-12-AL	2262-25-K12-12-AL	0.98	12-12 H8 / h7	M 2.5	1.42	0.71	0.35	1	4.5	25000	3.4 x 10^{^-6}
2262-32-B14-14-AL	2262-32-K14-14-AL	1.26	14-14 H8 / h7	M 3	1.57	0.79	0.43	1.5	10	19000	1 x 10^{^-5}
2262-32-B15-15-AL	2262-32-K15-15-AL	1.26	15-15 H8 / h7	M 3	1.57	0.79	0.43	1.5	10	19000	1 x 10^{^-5}

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂ -d₃ H8 Tolérance d'arbre recommandée h7	d₄	l₁	l₂ Profondeur d'insertion max. de l'arbre	l₃	Couple de serrage des vis en Nm ≈	Couple nominal en Nm	Vitesse de rotation max. (min^-1)	Moment d'inertie en kgm²

0.63	6-6	M 2	0.87	0.43	0.20	0.5	1	39000	3.4 x 10^{^-7}
0.79	8-8	M 2	0.94	0.47	0.28	0.5	2.5	31000	9.2 x 10^{^-7}
0.98	10-10	M 2.5	1.42	0.71	0.35	1	4.5	25000	3.4 x 10^{^-6}
0.98	12-12	M 2.5	1.42	0.71	0.35	1	4.5	25000	3.4 x 10^{^-6}
1.26	14-14	M 3	1.57	0.79	0.43	1.5	10	19000	1 x 10^{^-5}
1.26	15-15	M 3	1.57	0.79	0.43	1.5	10	19000	1 x 10^{^-5}

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$92.45

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	4	Can$92.45
5	9	Can$84.75
10	24	Can$77.04
≥ 25		Can$69.34

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.022 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
