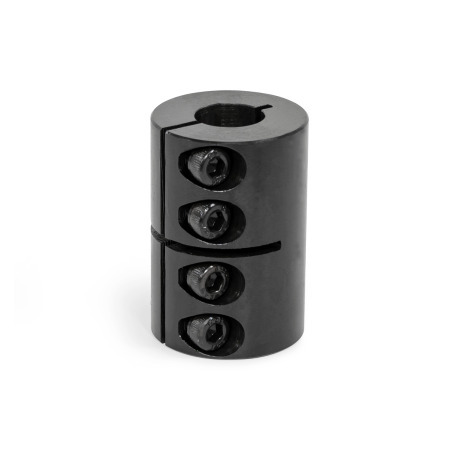

Accouplements rigides GN 2260

Code d'alésage: B - Sans rainure de clavette
Matériau: ST - Acier

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Accouplements - Aperçu des types Rainures WN 6885 / DIN 6885-1 Tolérances ISO fondamentales Caractéristiques de l'inox

Description du produit

Permettant de relier des arbres compatibles, les accouplements rigides GN 2260 sont également utilisés pour raccorder des extensions d'arbres. Ils assurent une transmission précise et sans jeu des positions angulaires et des couples élevés, sans compensation des erreurs d'alignement et des tolérances de faux-rond. Leur conception rainurée les rend très faciles à installer.

Avec le code d'alésage K, la rainure de clavette est toujours intégrée dans les deux alésages d₂ et d₃. Pour les applications soumises à de fortes vibrations, il est recommandé d'utiliser un frein-filet pour les vis de serrage.

Spécifications

Accouplement

AcierST
Finition noirci
InoxNI AISI 303
Finition lisse

Vis à tête cylindrique ISO 4762

Acier, finition noirci pour ST
InoxA2 pour NI

Température de fonctionnement :
-40 °F à +347 °F (-40 °C à +175 °C)

RoHS

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence B - Sans rainure de clavette	Référence K - Avec rainure de clavette	d₁	d₂ - d₃ H7	d₄	l₁ ±0.04	l₂ Profondeur d'insertion max. de l'arbre	l₃	Couple de serrage des vis en Nm≈ ST	NI	Couple nominal en Nm ST	NI	Vitesse de rotation max. (min^-1)	Moment d'inertie en kgm² ST	NI

2260-18-B6-6-ST	2260-18-K6-6-ST	0.71	6-6 H7	M 3	1.18 ±0.04	0.57	0.22	2	-	30	-	157.48	2.02 x 10^{^-6}	-
2260-24-B8-8-ST	2260-24-K8-8-ST	0.94	8-8 H7	M 3	1.38 ±0.04	0.67	0.33	3	-	50	-	157.48	7.91 x 10^{^-6}	-
2260-29-B10-10-ST	2260-29-K10-10-ST	1.14	10-10 H7	M 4	1.77 ±0.04	0.85	0.39	4.5	-	100	-	157.48	2.16 x 10^{^-5}	-
2260-29-B12-12-ST	2260-29-K12-12-ST	1.14	12-12 H7	M 4	1.77 ±0.04	0.85	0.39	4.5	-	100	-	157.48	2.16 x 10^{^-5}	-
2260-34-B14-14-ST	2260-34-K14-14-ST	1.34	14-14 H7	M 5	1.97 ±0.04	0.94	0.45	9	-	190	-	157.48	4.33 x 10^{^-5}	-
2260-34-B15-15-ST	2260-34-K15-15-ST	1.34	15-15 H7	M 5	1.97 ±0.04	0.94	0.45	9	-	190	-	157.48	4.33 x 10^{^-5}	-
2260-34-B16-16-ST	2260-34-K16-16-ST	1.34	16-16 H7	M 5	1.97 ±0.04	0.94	0.45	9	-	190	-	157.48	4.12 x 10^{^-5}	-
2260-42-B20-20-ST	2260-42-K20-20-ST	1.65	20-20 H7	M 6	2.56 ±0.04	1.24	0.63	15	-	350	-	157.48	1.37 x 10^{^-4}	-
2260-45-B25-25-ST	2260-45-K25-25-ST	1.77	25-25 H7	M 6	2.95 ±0.04	1.44	0.69	15	-	390	-	157.48	2.12 x 10^{^-4}	-
2260-53-B30-30-ST	2260-53-K30-30-ST	2.09	30-30 H7	M 6	3.27 ±0.04	1.59	0.81	15	-	475	-	157.48	4.51 x 10^{^-4}	-
2260-67-B35-35-ST	2260-67-K35-35-ST	2.64	35-35 H7	M 8	3.74 ±0.04	1.83	0.98	40	-	1100	-	157.48	1.33 x 10^{^-3}	-
2260-77-B40-40-ST	2260-77-K40-40-ST	3.03	40-40 H7	M 8	4.25 ±0.04	2.09	1.18	40	-	1325	-	157.48	2.65 x 10^{^-3}	-
2260-85-B50-50-ST	2260-85-K50-50-ST	3.35	50-50 H7	M 10	4.88 ±0.04	2.40	1.30	84	-	2250	-	157.48	4.36 x 10^{^-3}	-

Référence B - Sans rainure de clavette	Référence K - Avec rainure de clavette	d₁	d₂ - d₃ H7	d₄	l₁ ±0.04	l₂ Profondeur d'insertion max. de l'arbre	l₃	Couple de serrage des vis en Nm≈ ST	NI	Couple nominal en Nm ST	NI	Vitesse de rotation max. (min^-1)	Moment d'inertie en kgm² ST	NI

2260-18-B6-6-NI	2260-18-K6-6-NI	0.71	6-6 H7	M 3	1.18 ±0.04	0.57	0.22	-	1.6	-	25	157.48	-	2.04 x 10^{^-6}
2260-24-B8-8-NI	2260-24-K8-8-NI	0.94	8-8 H7	M 3	1.38 ±0.04	0.67	0.33	-	1.6	-	40	157.48	-	8.01 x 10^{^-6}
2260-29-B10-10-NI	2260-29-K10-10-NI	1.14	10-10 H7	M 4	1.77 ±0.04	0.85	0.39	-	3.9	-	90	157.48	-	2.19 x 10^{^-5}
2260-29-B12-12-NI	2260-29-K12-12-NI	1.14	12-12 H7	M 4	1.77 ±0.04	0.85	0.39	-	3.9	-	90	157.48	-	2.19 x 10^{^-5}
2260-34-B14-14-NI	2260-34-K14-14-NI	1.34	14-14 H7	M 5	1.97 ±0.04	0.94	0.45	-	7.6	-	160	157.48	-	4.39 x 10^{^-5}
2260-34-B15-15-NI	2260-34-K15-15-NI	1.34	15-15 H7	M 5	1.97 ±0.04	0.94	0.45	-	7.6	-	160	157.48	-	4.38 x 10^{^-5}
2260-34-B16-16-NI	2260-34-K16-16-NI	1.34	16-16 H7	M 5	1.97 ±0.04	0.94	0.45	-	7.6	-	160	157.48	-	4.38 x 10^{^-5}
2260-42-B20-20-NI	2260-42-K20-20-NI	1.65	20-20 H7	M 6	2.56 ±0.04	1.24	0.63	-	13.2	-	300	157.48	-	1.39 x 10^{^-4}
2260-45-B25-25-NI	2260-45-K25-25-NI	1.77	25-25 H7	M 6	2.95 ±0.04	1.44	0.69	-	13.2	-	325	157.48	-	2.15 x 10^{^-4}
2260-53-B30-30-NI	2260-53-K30-30-NI	2.09	30-30 H7	M 6	3.27 ±0.04	1.59	0.81	-	13.2	-	400	157.48	-	4.57 x 10^{^-4}
2260-67-B35-35-NI	2260-67-K35-35-NI	2.64	35-35 H7	M 8	3.74 ±0.04	1.83	0.98	-	32	-	925	157.48	-	1.34 x 10^{^-3}
2260-77-B40-40-NI	2260-77-K40-40-NI	3.03	40-40 H7	M 8	4.25 ±0.04	2.09	1.18	-	32	-	1100	157.48	-	2.69 x 10^{^-3}
2260-85-B50-50-NI	2260-85-K50-50-NI	3.35	50-50 H7	M 10	4.88 ±0.04	2.40	1.30	-	63	-	1875	157.48	-	1.41 x 10^{^-3}

d₁	d₂ - d₃ H7	d₄	l₁ ±0.04	l₂ Profondeur d'insertion max. de l'arbre	l₃	Couple de serrage des vis en Nm≈ ST	NI	Couple nominal en Nm ST	NI	Vitesse de rotation max. (min^-1)	Moment d'inertie en kgm² ST	NI

0.71	6-6	M 3	1.18	0.57	0.22	2	1.6	30	25	157.48	2.02 x 10^{^-6}	2.04 x 10^{^-6}
0.94	8-8	M 3	1.38	0.67	0.33	3	1.6	50	40	157.48	7.91 x 10^{^-6}	8.01 x 10^{^-6}
1.14	10-10	M 4	1.77	0.85	0.39	4.5	3.9	100	90	157.48	2.16 x 10^{^-5}	2.19 x 10^{^-5}
1.14	12-12	M 4	1.77	0.85	0.39	4.5	3.9	100	90	157.48	2.16 x 10^{^-5}	2.19 x 10^{^-5}
1.34	14-14	M 5	1.97	0.94	0.45	9	7.6	190	160	157.48	4.33 x 10^{^-5}	4.39 x 10^{^-5}
1.34	15-15	M 5	1.97	0.94	0.45	9	7.6	190	160	157.48	4.33 x 10^{^-5}	4.38 x 10^{^-5}
1.34	16-16	M 5	1.97	0.94	0.45	9	7.6	190	160	157.48	4.12 x 10^{^-5}	4.38 x 10^{^-5}
1.65	20-20	M 6	2.56	1.24	0.63	15	13.2	350	300	157.48	1.37 x 10^{^-4}	1.39 x 10^{^-4}
1.77	25-25	M 6	2.95	1.44	0.69	15	13.2	390	325	157.48	2.12 x 10^{^-4}	2.15 x 10^{^-4}
2.09	30-30	M 6	3.27	1.59	0.81	15	13.2	475	400	157.48	4.51 x 10^{^-4}	4.57 x 10^{^-4}
2.64	35-35	M 8	3.74	1.83	0.98	40	32	1100	925	157.48	1.33 x 10^{^-3}	1.34 x 10^{^-3}
3.03	40-40	M 8	4.25	2.09	1.18	40	32	1325	1100	157.48	2.65 x 10^{^-3}	2.69 x 10^{^-3}
3.35	50-50	M 10	4.88	2.40	1.30	84	63	2250	1875	157.48	4.36 x 10^{^-3}	1.41 x 10^{^-3}
