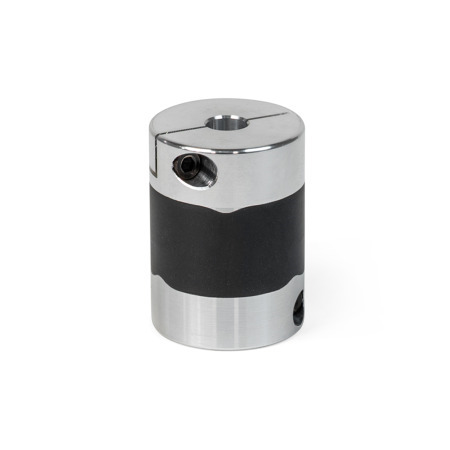

Accouplements flexibles GN 2248

Accouplements - Aperçu des types Informations générales sur les accouplements Informations sur le montage des accouplements Informations techniques sur les accouplements Tolérances ISO fondamentales Caractéristiques du plastique

Description du produit

Les accouplements flexibles GN 2248 transmettent les positions angulaires et les couples avec une grande précision et sans jeu. Les moyeux de serrage sont reliés entre eux par un élément en élastomère qui compense les erreurs d’alignement et les tolérances de battement. Les moyeux de serrage facilitent l’installation.

Les accouplements flexibles GN 2248 sont essentiellement utilisés pour la transmission précise de positions et de déplacements (entraînement sur banc d’essai ou applications assimilées, par exemple).

Spécifications

Moyeu
AluminiumAL

Élément en élastomère
Hydrogenated acrylonitrile butadiene rubberH
(HNBR)

Noir
Dureté de 75 ±5 Shore A

Température de fonctionnement :
-4 °F à +176 °F (-20 °C à +80 °C)

Vis à tête cylindrique ISO 4762
Acier, finition noirci

RoHS

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence	d₁	d₂ - d₃ H8 Tolérance d’arbre recommandée h7	d₄	l₁	l₂ Profondeur d’insertion max. de l’arbre	l₃	l₄

2248-15-B4-4-AL-H	0.59	4-4 H8 / h7	M 1.6	0.91	0.26	0.08	0.20
2248-15-B4-5-AL-H	0.59	4-5 H8 / h7	M 1.6	0.91	0.26	0.08	0.20
2248-15-B5-5-AL-H	0.59	5-5 H8 / h7	M 1.6	0.91	0.26	0.08	0.20
2248-19-B5-5-AL-H	0.75	5-5 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-19-B5-6-AL-H	0.75	5-6 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-19-B5-8-AL-H	0.75	5-8 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-19-B6-6-AL-H	0.75	6-6 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-19-B6-8-AL-H	0.75	6-8 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-19-B8-8-AL-H	0.75	8-8 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-25-B6-6-AL-H	0.98	6-6 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-25-B6-8-AL-H	0.98	6-8 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-25-B6-10-AL-H	0.98	6-10 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-25-B8-8-AL-H	0.98	8-8 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-25-B8-10-AL-H	0.98	8-10 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-25-B10-10-AL-H	0.98	10-10 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-30-B8-8-AL-H	1.18	8-8 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-30-B8-10-AL-H	1.18	8-10 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-30-B8-12-AL-H	1.18	8-12 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-30-B10-10-AL-H	1.18	10-10 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-30-B10-12-AL-H	1.18	10-12 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-30-B12-12-AL-H	1.18	12-12 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-39-B12-12-AL-H	1.54	12-12 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-39-B12-14-AL-H	1.54	12-14 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-39-B12-16-AL-H	1.54	12-16 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-39-B14-14-AL-H	1.54	14-14 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-39-B14-16-AL-H	1.54	14-16 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-39-B16-16-AL-H	1.54	16-16 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-56-B20-20-AL-H	2.20	20-20 H8 / h7	M 5	2.36	0.77	0.22	0.79
2248-56-B20-25-AL-H	2.20	20-25 H8 / h7	M 5	2.36	0.77	0.22	0.79
2248-56-B25-25-AL-H	2.20	25-25 H8 / h7	M 5	2.36	0.77	0.22	0.79

d₁	Couple de serrage des vis en Nm ≈	Couple nominal en Nm	Vitesse de rotation max. (tr/min)	Moment d’inertie en kgm²	Rigidité torsionnelle statique en Nm/rad	Décalage max. de l’arbre Latéral en mm	Axial en mm	Angulaire en °

0.59	0.25	1.1	42000	2.3 x 10^{^-7}	43	0.01	± 0.2	1.5
0.59	0.25	1.1	42000	2.3 x 10^{^-7}	43	0.01	± 0.2	1.5
0.59	0.25	1.1	42000	2.3 x 10^{^-7}	43	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
2.20	7	35	11000	1.2 x 10^{^-4}	1500	0.01	± 0.3	1.5
2.20	7	35	11000	1.2 x 10^{^-4}	1500	0.01	± 0.3	1.5
2.20	7	35	11000	1.2 x 10^{^-4}	1500	0.01	± 0.3	1.5

d₁	d₂ - d₃ H8 Tolérance d’arbre recommandée h7	d₄	l₁	l₂ Profondeur d’insertion max. de l’arbre	l₃	l₄

0.59	4-4	4-5	5-5	-	-	-	M 1.6	0.91	0.26	0.08	0.20
0.75	5-5	5-6	5-8	6-6	6-8	8-8	M 2	1.02	0.30	0.10	0.26
0.98	6-6	6-8	6-10	8-8	8-10	10-10	M 2.5	1.26	0.37	0.13	0.35
1.18	8-8	8-10	8-12	10-10	10-12	12-12	M 3	1.42	0.43	0.16	0.43
1.54	12-12	12-14	12-16	14-14	14-16	16-16	M 4	1.89	0.61	0.18	0.57
2.20	20-20	20-25	25-25	-	-	-	M 5	2.36	0.77	0.22	0.79

d₁	Couple de serrage des vis en Nm ≈	Couple nominal en Nm	Vitesse de rotation max. (tr/min)	Moment d’inertie en kgm²	Rigidité torsionnelle statique en Nm/rad	Décalage max. de l’arbre Latéral en mm	Axial en mm	Angulaire en °

0.59	0.25	1.1	42000	2.3 x 10^{^-7}	43	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
2.20	7	35	11000	1.2 x 10^{^-4}	1500	0.01	± 0.3	1.5
