GN 81700 Doigts d’indexage Acier / inox, avec extrémité spéciale

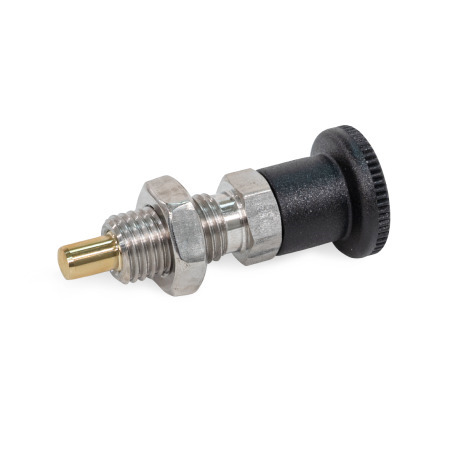

Doigts d’indexage GN 81700: Acier / inox, avec extrémité spéciale

Type: BK - Non verrouillable, avec contre-écrou
Type de goupille de centrage: MA - Extrémité arrondie, laiton
Matériau: NI - Inox

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Liste des types de doigts d'indexage Informations sur la capacité de charge Tolérances ISO fondamentales Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les doigts d’indexage GN 81700 servent à verrouiller les réglages (hauteur ou bras pivotants), que ce soit sur des dispositifs, des machines ou des véhicules, par exemple.

Les extrémités arrondies des goupilles de centrage de type KA et MA sont en plastique ou en laiton, ce qui limite l’usure des surfaces de contact et permet d’éviter les traces et les rayures. La forme conique des goupilles de centrage de type SB facilite leur positionnement dans l’alésage récepteur correspondant.

L’extrémité sphérique des goupilles de centrage de type SC glisse sur les petites arêtes ou les rainures, ce qui facilite l’enclenchement tout en évitant les détériorations. Grâce à leur chanfrein, les goupilles de centrage de type SD sont particulièrement adaptées aux alésages à cran peu profonds (pièces en tôle, par exemple).

Le filetage externe ou interne des doigts d’indexage avec goupilles de centrage de type SE ou SF permet de les équiper d’accessoires adaptés à l’application voulue et de les utiliser pour actionner des mécanismes ou tirer des câbles, par exemple.

Quel que soit le type de goupille sélectionné, les doigts d’indexage GN 81700 sont disponibles avec ou sans position de repos. La position de repos des doigts d’indexage est utilisée lorsque la goupille de centrage ne doit temporairement pas dépasser.

Spécifications

Guide

AcierST, finition noirci
InoxNI AISI 303

Goupille de centrage

Acier, finition noirci pour ST
Extrémité durcie pour types SB / SC / SD
Inox AISI 303, nickelé chimiquement pour NI
Revêtement pour type KA
Plastique, polyphtalamide (PPA)
- Renforcé de fibre de verre
- Liaison chimique avec la goupille de centrage
- Blanc
Laiton pour type MA

Bouton champignon
Plastique, polyamide (PA)
Noir, finition mate

Ressort de pression
Inox AISI 301

Écrou hexagonal ISO 8675

Acier, finition noirci pour ST
Inox pour NI

RoHS

Accessoire

DIN 172 Douilles de perçage (avec collier)
DIN 179 Douilles de perçage (sans collier)
GN 609.5 Entretoises
ISO 8675 Écrous minces à 6 pans
DIN 7979 Goupilles de positionnement (with Internal Thread)
GN 909 Écrous minces à 6 pans
GN 909.5 Écrous minces à 6 pans
GN 412.2 Douilles de positionnement (avec collier)
GN 412.4 Douilles de positionnement pour doigt d'indexage en inox (avec collier)
GN 412.3 Douilles de positionnement avec cône (Acier)
GN 412.5 Douilles de positionnement en inox avec cône d'accélération
GN 412.1 Supports
GN 612.1 Supports pour doigt d'indexage (Acier, noirci)

GN 81700 Doigts d’indexage, acier / inox, avec extrémité spéciale schéma

Masquer schéma technique

Options de pièce / Tableau

Type

B	Non verrouillable, sans contre-écrou
BK	Non verrouillable, avec contre-écrou
C	Verrouillable, sans contre-écrou
CK	Verrouillable, avec contre-écrou

Type de goupille de centrage

KA	Extrémité arrondie, plastifiée
MA	Extrémité arrondie, laiton
SB	Extrémité conique
SC	Extrémité sphérique
SD	Extrémité plate
SE	Avec filetage externe
SF	Avec filetage interne

Référence B - Non verrouillable, sans contre-écrou	Référence BK - Non verrouillable, avec contre-écrou	Référence C - Verrouillable, sans contre-écrou	Référence CK - Verrouillable, avec contre-écrou	d₁ Doigt -0.008 / -0.020 Alésage H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t min.	Charge du ressort ≈ Initiale	Finale

81700-5-8-B-KA-ST	81700-5-8-BK-KA-ST	81700-5-8-C-KA-ST	81700-5-8-CK-KA-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-KA-NI	81700-5-8-BK-KA-NI	81700-5-8-C-KA-NI	81700-5-8-CK-KA-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-KA-ST	81700-6-9-BK-KA-ST	81700-6-9-C-KA-ST	81700-6-9-CK-KA-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-KA-NI	81700-6-9-BK-KA-NI	81700-6-9-C-KA-NI	81700-6-9-CK-KA-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-KA-ST	81700-8-12-BK-KA-ST	81700-8-12-C-KA-ST	81700-8-12-CK-KA-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-KA-NI	81700-8-12-BK-KA-NI	81700-8-12-C-KA-NI	81700-8-12-CK-KA-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-KA-ST	81700-10-12-BK-KA-ST	81700-10-12-C-KA-ST	81700-10-12-CK-KA-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-KA-NI	81700-10-12-BK-KA-NI	81700-10-12-C-KA-NI	81700-10-12-CK-KA-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Référence B - Non verrouillable, sans contre-écrou	Référence BK - Non verrouillable, avec contre-écrou	Référence C - Verrouillable, sans contre-écrou	Référence CK - Verrouillable, avec contre-écrou	d₁ Doigt -0.008 / -0.020 Alésage H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t min.	Charge du ressort ≈ Initiale	Finale

81700-5-8-B-MA-ST	81700-5-8-BK-MA-ST	81700-5-8-C-MA-ST	81700-5-8-CK-MA-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-MA-NI	81700-5-8-BK-MA-NI	81700-5-8-C-MA-NI	81700-5-8-CK-MA-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-MA-ST	81700-6-9-BK-MA-ST	81700-6-9-C-MA-ST	81700-6-9-CK-MA-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-MA-NI	81700-6-9-BK-MA-NI	81700-6-9-C-MA-NI	81700-6-9-CK-MA-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-MA-ST	81700-8-12-BK-MA-ST	81700-8-12-C-MA-ST	81700-8-12-CK-MA-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-MA-NI	81700-8-12-BK-MA-NI	81700-8-12-C-MA-NI	81700-8-12-CK-MA-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-MA-ST	81700-10-12-BK-MA-ST	81700-10-12-C-MA-ST	81700-10-12-CK-MA-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-MA-NI	81700-10-12-BK-MA-NI	81700-10-12-C-MA-NI	81700-10-12-CK-MA-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Référence B - Non verrouillable, sans contre-écrou	Référence BK - Non verrouillable, avec contre-écrou	Référence C - Verrouillable, sans contre-écrou	Référence CK - Verrouillable, avec contre-écrou	d₁ Doigt -0.008 / -0.020 Alésage H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t min.	Charge du ressort ≈ Initiale	Finale

81700-5-8-B-SB-ST	81700-5-8-BK-SB-ST	81700-5-8-C-SB-ST	81700-5-8-CK-SB-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-SB-NI	81700-5-8-BK-SB-NI	81700-5-8-C-SB-NI	81700-5-8-CK-SB-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-SB-ST	81700-6-9-BK-SB-ST	81700-6-9-C-SB-ST	81700-6-9-CK-SB-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-SB-NI	81700-6-9-BK-SB-NI	81700-6-9-C-SB-NI	81700-6-9-CK-SB-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-SB-ST	81700-8-12-BK-SB-ST	81700-8-12-C-SB-ST	81700-8-12-CK-SB-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-SB-NI	81700-8-12-BK-SB-NI	81700-8-12-C-SB-NI	81700-8-12-CK-SB-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-SB-ST	81700-10-12-BK-SB-ST	81700-10-12-C-SB-ST	81700-10-12-CK-SB-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-SB-NI	81700-10-12-BK-SB-NI	81700-10-12-C-SB-NI	81700-10-12-CK-SB-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Référence B - Non verrouillable, sans contre-écrou	Référence BK - Non verrouillable, avec contre-écrou	Référence C - Verrouillable, sans contre-écrou	Référence CK - Verrouillable, avec contre-écrou	d₁ Doigt -0.008 / -0.020 Alésage H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t min.	Charge du ressort ≈ Initiale	Finale

81700-5-8-B-SC-ST	81700-5-8-BK-SC-ST	81700-5-8-C-SC-ST	81700-5-8-CK-SC-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-SC-NI	81700-5-8-BK-SC-NI	81700-5-8-C-SC-NI	81700-5-8-CK-SC-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-SC-ST	81700-6-9-BK-SC-ST	81700-6-9-C-SC-ST	81700-6-9-CK-SC-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-SC-NI	81700-6-9-BK-SC-NI	81700-6-9-C-SC-NI	81700-6-9-CK-SC-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-SC-ST	81700-8-12-BK-SC-ST	81700-8-12-C-SC-ST	81700-8-12-CK-SC-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-SC-NI	81700-8-12-BK-SC-NI	81700-8-12-C-SC-NI	81700-8-12-CK-SC-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-SC-ST	81700-10-12-BK-SC-ST	81700-10-12-C-SC-ST	81700-10-12-CK-SC-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-SC-NI	81700-10-12-BK-SC-NI	81700-10-12-C-SC-NI	81700-10-12-CK-SC-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Référence B - Non verrouillable, sans contre-écrou	Référence BK - Non verrouillable, avec contre-écrou	Référence C - Verrouillable, sans contre-écrou	Référence CK - Verrouillable, avec contre-écrou	d₁ Doigt -0.008 / -0.020 Alésage H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t min.	Charge du ressort ≈ Initiale	Finale

81700-5-8-B-SD-ST	81700-5-8-BK-SD-ST	81700-5-8-C-SD-ST	81700-5-8-CK-SD-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-SD-NI	81700-5-8-BK-SD-NI	81700-5-8-C-SD-NI	81700-5-8-CK-SD-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-SD-ST	81700-6-9-BK-SD-ST	81700-6-9-C-SD-ST	81700-6-9-CK-SD-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-SD-NI	81700-6-9-BK-SD-NI	81700-6-9-C-SD-NI	81700-6-9-CK-SD-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-SD-ST	81700-8-12-BK-SD-ST	81700-8-12-C-SD-ST	81700-8-12-CK-SD-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-SD-NI	81700-8-12-BK-SD-NI	81700-8-12-C-SD-NI	81700-8-12-CK-SD-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-SD-ST	81700-10-12-BK-SD-ST	81700-10-12-C-SD-ST	81700-10-12-CK-SD-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-SD-NI	81700-10-12-BK-SD-NI	81700-10-12-C-SD-NI	81700-10-12-CK-SD-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Référence B - Non verrouillable, sans contre-écrou	Référence BK - Non verrouillable, avec contre-écrou	Référence C - Verrouillable, sans contre-écrou	Référence CK - Verrouillable, avec contre-écrou	d₁ Doigt -0.008 / -0.020 Alésage H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t min.	Charge du ressort ≈ Initiale	Finale

81700-5-8-B-SE-ST	81700-5-8-BK-SE-ST	81700-5-8-C-SE-ST	81700-5-8-CK-SE-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	M 3	-	0.63	1.57	0.71	0.24	0.18	0.47	0.16	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-SE-NI	81700-5-8-BK-SE-NI	81700-5-8-C-SE-NI	81700-5-8-CK-SE-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	M 3	-	0.63	1.57	0.71	0.24	0.18	0.47	0.16	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-SE-ST	81700-6-9-BK-SE-ST	81700-6-9-C-SE-ST	81700-6-9-CK-SE-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	M 4	-	0.79	1.89	0.87	0.24	0.24	0.55	0.20	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-SE-NI	81700-6-9-BK-SE-NI	81700-6-9-C-SE-NI	81700-6-9-CK-SE-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	M 4	-	0.79	1.89	0.87	0.24	0.24	0.55	0.20	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-SE-ST	81700-8-12-BK-SE-ST	81700-8-12-C-SE-ST	81700-8-12-CK-SE-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	M 5	-	0.94	2.28	1.02	0.31	0.30	0.67	0.28	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-SE-NI	81700-8-12-BK-SE-NI	81700-8-12-C-SE-NI	81700-8-12-CK-SE-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	M 5	-	0.94	2.28	1.02	0.31	0.30	0.67	0.28	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-SE-ST	81700-10-12-BK-SE-ST	81700-10-12-C-SE-ST	81700-10-12-CK-SE-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	M 6	-	0.94	2.28	1.02	0.31	0.35	0.67	0.31	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-SE-NI	81700-10-12-BK-SE-NI	81700-10-12-C-SE-NI	81700-10-12-CK-SE-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	M 6	-	0.94	2.28	1.02	0.31	0.35	0.67	0.31	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Référence B - Non verrouillable, sans contre-écrou	Référence BK - Non verrouillable, avec contre-écrou	Référence C - Verrouillable, sans contre-écrou	Référence CK - Verrouillable, avec contre-écrou	d₁ Doigt -0.008 / -0.020 Alésage H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t min.	Charge du ressort ≈ Initiale	Finale

81700-5-8-B-SF-ST	81700-5-8-BK-SF-ST	81700-5-8-C-SF-ST	81700-5-8-CK-SF-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	M 3	0.63	1.57	0.71	0.24	-	0.47	0.16	0.24	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-SF-NI	81700-5-8-BK-SF-NI	81700-5-8-C-SF-NI	81700-5-8-CK-SF-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	M 3	0.63	1.57	0.71	0.24	-	0.47	0.16	0.24	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-SF-ST	81700-6-9-BK-SF-ST	81700-6-9-C-SF-ST	81700-6-9-CK-SF-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	M 4	0.79	1.89	0.87	0.24	-	0.55	0.20	0.31	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-SF-NI	81700-6-9-BK-SF-NI	81700-6-9-C-SF-NI	81700-6-9-CK-SF-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	M 4	0.79	1.89	0.87	0.24	-	0.55	0.20	0.31	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-SF-ST	81700-8-12-BK-SF-ST	81700-8-12-C-SF-ST	81700-8-12-CK-SF-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	M 5	0.94	2.28	1.02	0.31	-	0.67	0.28	0.39	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-SF-NI	81700-8-12-BK-SF-NI	81700-8-12-C-SF-NI	81700-8-12-CK-SF-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	M 5	0.94	2.28	1.02	0.31	-	0.67	0.28	0.39	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-SF-ST	81700-10-12-BK-SF-ST	81700-10-12-C-SF-ST	81700-10-12-CK-SF-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	M 6	0.94	2.28	1.02	0.31	-	0.67	0.31	0.47	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-SF-NI	81700-10-12-BK-SF-NI	81700-10-12-C-SF-NI	81700-10-12-CK-SF-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	M 6	0.94	2.28	1.02	0.31	-	0.67	0.31	0.47	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Afficher / Masquer colonnes

Métrique

d₁ Doigt -0.008 / -0.020 Alésage H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t min.	Charge du ressort ≈ Initiale	Finale

0.197	0.31	M 10 x 1	0.75	M 3	M 3	0.63	1.57	0.71	0.24	0.18	0.47	0.16	0.24	1.12 lbf (5 N)	4.05 lbf (18 N)
0.236	0.35	M 12 x 1.5	0.91	M 4	M 4	0.79	1.89	0.87	0.24	0.24	0.55	0.20	0.31	1.35 lbf (6 N)	5.62 lbf (25 N)
0.315	0.47	M 16 x 1.5	1.10	M 5	M 5	0.94	2.28	1.02	0.31	0.30	0.67	0.28	0.39	1.91 lbf (8.5 N)	6.29 lbf (28 N)
0.394	0.47	M 16 x 1.5	1.10	M 6	M 6	0.94	2.28	1.02	0.31	0.35	0.67	0.31	0.47	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Configuration et prix

Exemples d’application

Pièce sélectionnée

Référence

Total (net)

Can$44.32

Appeler pour connaître le délai de livraison

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$44.32
50	99	Can$40.62
100	249	Can$36.93
≥ 250		Can$33.24

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.041 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

Ganter-Service

Demande de prise de contact téléphonique

Manuel de JW Winco

Votre contact

GN 81700 Doigts d’indexage Acier / inox, avec extrémité spéciale

Famille de produits en acier inoxydable

Description du produit

Spécifications

Accessoire

Options de pièce / Tableau

Type

Type de goupille de centrage

Type de goupille de centrage: KA - Extrémité arrondie, plastifiée

Type de goupille de centrage: MA - Extrémité arrondie, laiton

Type de goupille de centrage: SB - Extrémité conique

Type de goupille de centrage: SC - Extrémité sphérique

Type de goupille de centrage: SD - Extrémité plate

Type de goupille de centrage: SE - Avec filetage externe

Type de goupille de centrage: SF - Avec filetage interne

Métrique

Configuration et prix

Exemples d’application
