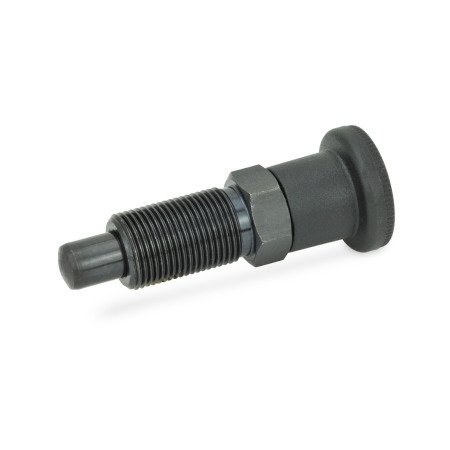

Doigts d'indexage avec plusieurs longueurs de goupilles GN 817

Type: B - Non verrouillable, sans contre-écrou

Fiche standard GN 817 Imprimer cette page Liste des types de doigts d'indexage Informations sur la capacité de charge Tolérances ISO fondamentales Caractéristiques du plastique Filetage ISO métrique DIN 13 Filetage fin métrique ISO

Description du produit

Les doigts d'indexage GN 817 avec dispositif de blocage (type C / CK) sont utilisés dans les applications où le doigt ne doit pas dépasser continuellement. Pour ce faire, le bouton est tourné de 90° après avoir été rétracté. La tête du doigt est munie d'une encoche appropriée dans des positions opposées afin d'éviter que le doigt ne glisse accidentellement vers sa position avant en raison d'une erreur ou d'une vibration.

Ce doigt d'indexage a la particularité que le bouton-poussoir enferme partiellement la partie supérieure du corps du doigt, permettant à moins de débris d'entrer dans le mécanisme.

Le type G / GK à broche filetée est destiné aux applications où un bouton spécifique ou un réceptacle spécial est requis pour une opération.

Spécifications

Guide
Acier
Finition noircie

Goupille de centrage
Acier

Finition noircie
Extrémité durcie

Bouton
Plastique, Polyamide (PA)

Noir, finition mat
Non amovible

Contre-écrou
Plastique
Dimensions en pouces

ANSI / ASME B18.2.2
Acier, finition noircie
Dimensions métriques
ISO 8675
Acier, finition noirci

RoHS

Accessoire

Écrous minces à 6 pans GN 909 (Steel)
Douilles de positionnement GN 412.2
Douilles de positionnement avec cône GN 412.3 (Acier)

GN 817 Doigts d'indexage en acier avec plusieurs longueurs de goupille, verrouillable ou non verrouillable schéma

Masquer schéma technique

Options de pièce / Tableau

Type

B	Non verrouillable, sans contre-écrou
BK	Non verrouillable, avec contre-écrou
C	Verrouillable, sans contre-écrou
CK	Verrouillable, avec contre-écrou
G	Sans contre-écrou, avec tige filetée
GK	Avec contre-écrou, avec tige filetée

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

d₁ Poussoir -0.001/-0.002 Alésage H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	l₆	A/F	Ressort charge ≈ initiale	finale

0.157	0.16	5/16 x 18	0.63	M 3	0.28	0.55	1.38	0.63	0.20	0.18	0.10	0.39	1.01 lbf (4.5 N)	2.70 lbf (12 N)
0.157	0.24	5/16 x 18	0.63	M 3	0.28	0.55	1.38	0.63	0.20	0.18	0.10	0.39	0.90 lbf (4 N)	2.81 lbf (12.5 N)
0.197	0.20	3/8 x 16	0.75	M 4	0.31	0.63	1.57	0.71	0.24	0.22	0.12	0.47	1.12 lbf (5 N)	3.37 lbf (15 N)
0.197	0.31	3/8 x 16	0.75	M 4	0.31	0.63	1.57	0.71	0.24	0.22	0.12	0.47	1.12 lbf (5 N)	4.05 lbf (18 N)
0.236	0.24	1/2 x 13	0.91	M 5	0.35	0.79	1.89	0.87	0.24	0.28	0.14	0.55	1.46 lbf (6.5 N)	4.27 lbf (19 N)
0.236	0.35	1/2 x 13	0.91	M 5	0.35	0.79	1.89	0.87	0.24	0.28	0.14	0.55	1.35 lbf (6 N)	5.62 lbf (25 N)
0.315	0.31	5/8 x 11	1.10	M 6	0.39	0.94	2.28	1.02	0.31	0.33	0.16	0.67	1.91 lbf (8.5 N)	5.85 lbf (26 N)
0.315	0.47	5/8 x 11	1.10	M 6	0.39	0.94	2.28	1.02	0.31	0.33	0.16	0.67	1.91 lbf (8.5 N)	6.29 lbf (28 N)
0.394	0.47	5/8 x 11	1.10	M 6	0.39	0.94	2.28	1.02	0.31	0.33	0.16	0.67	2.14 lbf (9.5 N)	8.54 lbf (38 N)
0.472	0.59	3/4 x 16	1.30	M 6	0.47	1.12	2.81	1.30	0.39	0.33	0.16	0.87	2.59 lbf (11.5 N)	8.99 lbf (40 N)
0.630	0.79	1 x 8	1.30	M 8	0.59	1.12	3.09	1.50	0.47	0.45	0.20	1.06	2.92 lbf (13 N)	12.14 lbf (54 N)

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁ Poussoir -0.001/-0.002 Alésage H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	l₆	A/F	Ressort charge ≈ initiale	finale

0.157	0.16	M 8 x 1	0.63	M 3	0.28	0.55	1.38	0.63	0.20	0.18	0.10	0.39	1.01 lbf (4.5 N)	2.70 lbf (12 N)
0.157	0.24	M 8 x 1	0.63	M 3	0.28	0.55	1.38	0.63	0.20	0.18	0.10	0.39	0.90 lbf (4 N)	2.81 lbf (12.5 N)
0.197	0.20	M 10 x 1	0.75	M 4	0.31	0.63	1.57	0.71	0.24	0.22	0.12	0.47	1.12 lbf (5 N)	3.37 lbf (15 N)
0.197	0.31	M 10 x 1	0.75	M 4	0.31	0.63	1.57	0.71	0.24	0.22	0.12	0.47	1.12 lbf (5 N)	4.05 lbf (18 N)
0.236	0.24	M 12 x 1.5	0.91	M 5	0.35	0.79	1.89	0.87	0.24	0.28	0.14	0.55	1.46 lbf (6.5 N)	4.27 lbf (19 N)
0.236	0.35	M 12 x 1.5	0.91	M 5	0.35	0.79	1.89	0.87	0.24	0.28	0.14	0.55	1.35 lbf (6 N)	5.62 lbf (25 N)
0.315	0.31	M 16 x 1.5	1.10	M 6	0.39	0.94	2.28	1.02	0.31	0.33	0.16	0.67	1.91 lbf (8.5 N)	5.85 lbf (26 N)
0.315	0.47	M 16 x 1.5	1.10	M 6	0.39	0.94	2.28	1.02	0.31	0.33	0.16	0.67	1.91 lbf (8.5 N)	6.29 lbf (28 N)
0.394	0.47	M 16 x 1.5	1.10	M 6	0.39	0.94	2.28	1.02	0.31	0.33	0.16	0.67	2.14 lbf (9.5 N)	8.54 lbf (38 N)
0.472	0.59	M 20 x 1.5	1.30	M 6	0.47	1.12	2.81	1.30	0.39	0.33	0.16	0.87	2.59 lbf (11.5 N)	8.99 lbf (40 N)
0.630	0.79	M 24 x 2	1.30	M 8	0.59	1.12	3.09	1.50	0.47	0.45	0.20	1.06	2.92 lbf (13 N)	12.14 lbf (54 N)

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$14.40

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$14.40
100	249	Can$13.20
250	499	Can$12.00
≥ 500		Can$10.80

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.016 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
