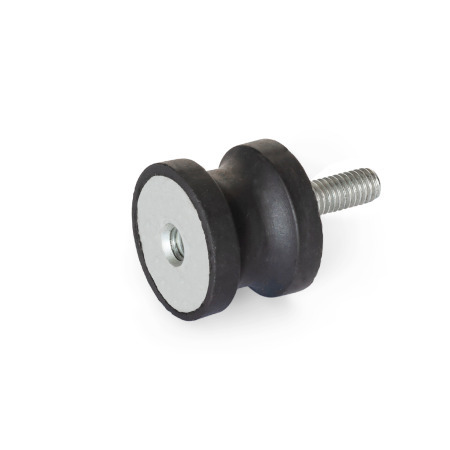

Supports d'absorption des vibrations GN 356

Type: ES - Avec trou taraudé / goujon fileté

Présentation des différents types d'éléments amortisseurs de vibrations / tampons / tampons en caoutchouc Instructions techniques tampons / tampons en caoutchouc Caractéristiques de résilience Caractéristiques du plastique

Description du produit

Les supports d'absorption des vibrations GN 356 conviennent au montage souple de machines telles que moteurs, compresseurs et pompes.

La forme conique absorbe mieux les forces latérales que les supports cylindriques d'absorption des vibrations. Le caoutchouc ne gonfle pas non plus au-delà de la section transversale d₁ sous les charges de pression.

Spécifications

Caoutchouc
Caoutchouc naturel (NR), noir

Vulcanisé jusqu'aux plaques de recouvrement
Température de fonctionnement
-40 °F à 176 °F (-40 °C à +80 °C)
Dureté Shore A ±5
- Souple40
- Moyen55
- Dur70

Plaque de recouvrement, inserts taraudés, goujons filetés
Acier, zingué, finition passivé bleu

RoHS

Sur demande

Caoutchouc de couleur grise

GN 356 Supports d'absorption des vibrations en caoutchouc, type biconique, avec composants en acier schéma

Masquer schéma technique

Options de pièce / Tableau

Type

EE	Avec deux trous taraudés
ES	Avec trou taraudé / goujon fileté
SS	Avec deux goujons filetés

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	h Type EE	Type ES	Type SS	d₂	d₃	Longueur l	s	t

0.39	-	0.39	0.39	0.31	M 4	0.39	0.04	0.16
0.59	0.59	0.59	0.59	0.47	M 4	0.39	0.08	0.16
0.79	0.59	0.59	0.59	0.55	M 6	0.71	0.08	0.24
0.79	0.79	0.79	0.79	0.63	M 6	0.71	0.08	0.24
0.79	1.18	1.18	1.18	0.55	M 6	0.71	0.08	0.24
0.98	0.79	0.79	0.79	0.79	M 6	0.71	0.08	0.24
1.18	0.79	0.79	0.79	0.87	M 8	0.79	0.08	0.31
1.18	0.98	0.98	0.98	0.71	M 8	0.79	0.08	0.31
1.38	1.34	1.34	1.34	0.98	M 8	0.79	0.08	0.31
1.57	0.98	0.98	0.98	1.18	M 8	0.91	0.08	0.31
1.57	1.18	1.18	1.18	1.30	M 8	0.91	0.08	0.31
1.57	1.97	1.97	1.97	1.26	M 8	0.91	0.08	0.31
1.97	1.18	1.18	1.18	1.65	M 10	1.10	0.08	0.39
2.36	2.36	2.36	2.36	1.93	M 10	1.10	0.08	0.39
2.95	1.57	1.57	1.57	2.36	M 12	1.46	0.12	0.47

Configuration et prix

Instructions techniques

Les plots antivibratoires et les tampons en caoutchouc absorbent mieux les efforts de compression. Bien que pouvant être en partie absorbées, les contraintes de tension, de cisaillement, de flexion et de torsion ont un impact négatif sur la durée de vie. Les valeurs indiquées dans la feuille de normes ou la section technique concernant la capacité de charge sont indicatives et non contraignantes. Tout dépassement de ces valeurs peut entraîner une diminution de la durée de vie de la pièce ou une défaillance immédiate de celle-ci.

Les exemples proposés illustrent les modifications pouvant être effectuées pour transformer des conditions de charge défavorables en configurations favorables en cas de forces de compression.

Le vieillissement et les conditions environnementales (rayons UV, intempéries, hydrocarbures et produits chimiques) peuvent réduire la durée de vie des éléments en élastomère. Un positionnement assorti d'une protection appropriée permet de prolonger la durée de vie.

Exemples de construction


Défavorable						Favorable

Pièce sélectionnée

Référence

Total (net)

Can$2.81

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$2.81
50	99	Can$2.58
100	249	Can$2.35
≥ 250		Can$2.11

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.006 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

À propos des téléchargements CAO

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

Ganter-Service

Demande de prise de contact téléphonique

Manuel de JW Winco

Votre contact

GN 356 Supports d'absorption des vibrations Caoutchouc, type biconique, avec composants en acier

Description du produit

Spécifications

Sur demande

Options de pièce / Tableau

Type

Type: ES - Avec trou taraudé / goujon fileté

Type: SS - Avec deux goujons filetés

Type: EE - Avec deux trous taraudés

Métrique

Configuration et prix

Instructions techniques

Exemples de construction

Pièce sélectionnée

Données CAD

Données CAD

Connexion

Téléchargement rapide

Besoin d’aide?

Ceci pourrait également vous intéresser...

GN 351.1

GN 353.1

GN 351.2

GN 351.3

GN 353.2

GN 456

GN 351

GN 353

Votre contact

JW Winco-Service

Référence 40 - Souple	Référence 55 - Moyen	Référence 70 - Dur	d₁	h Type EE	Type ES	Type SS	d₂	d₃	Longueur l	s	t

356-10-10-8-M4-ES-40	356-10-10-8-M4-ES-55	356-10-10-8-M4-ES-70	0.39	-	0.39	-	0.31	M 4	0.39	0.04	0.16
356-15-15-12-M4-ES-40	356-15-15-12-M4-ES-55	356-15-15-12-M4-ES-70	0.59	-	0.59	-	0.47	M 4	0.39	0.08	0.16
356-20-15-14-M6-ES-40	356-20-15-14-M6-ES-55	356-20-15-14-M6-ES-70	0.79	-	0.59	-	0.55	M 6	0.71	0.08	0.24
356-20-20-16-M6-ES-40	356-20-20-16-M6-ES-55	356-20-20-16-M6-ES-70	0.79	-	0.79	-	0.63	M 6	0.71	0.08	0.24
356-20-30-14-M6-ES-40	356-20-30-14-M6-ES-55	356-20-30-14-M6-ES-70	0.79	-	1.18	-	0.55	M 6	0.71	0.08	0.24
356-25-20-20-M6-ES-40	356-25-20-20-M6-ES-55	356-25-20-20-M6-ES-70	0.98	-	0.79	-	0.79	M 6	0.71	0.08	0.24
356-30-20-22-M8-ES-40	356-30-20-22-M8-ES-55	356-30-20-22-M8-ES-70	1.18	-	0.79	-	0.87	M 8	0.79	0.08	0.31
356-30-25-18-M8-ES-40	356-30-25-18-M8-ES-55	356-30-25-18-M8-ES-70	1.18	-	0.98	-	0.71	M 8	0.79	0.08	0.31
356-35-34-25-M8-ES-40	356-35-34-25-M8-ES-55	356-35-34-25-M8-ES-70	1.38	-	1.34	-	0.98	M 8	0.79	0.08	0.31
356-40-25-30-M8-ES-40	356-40-25-30-M8-ES-55	356-40-25-30-M8-ES-70	1.57	-	0.98	-	1.18	M 8	0.91	0.08	0.31
356-40-30-33-M8-ES-40	356-40-30-33-M8-ES-55	356-40-30-33-M8-ES-70	1.57	-	1.18	-	1.30	M 8	0.91	0.08	0.31
356-40-50-32-M8-ES-40	356-40-50-32-M8-ES-55	356-40-50-32-M8-ES-70	1.57	-	1.97	-	1.26	M 8	0.91	0.08	0.31
356-50-30-42-M10-ES-40	356-50-30-42-M10-ES-55	356-50-30-42-M10-ES-70	1.97	-	1.18	-	1.65	M 10	1.10	0.08	0.39
356-60-60-49-M10-ES-40	356-60-60-49-M10-ES-55	356-60-60-49-M10-ES-70	2.36	-	2.36	-	1.93	M 10	1.10	0.08	0.39
356-75-40-60-M12-ES-40	356-75-40-60-M12-ES-55	356-75-40-60-M12-ES-70	2.95	-	1.57	-	2.36	M 12	1.46	0.12	0.47

Référence 40 - Souple	Référence 55 - Moyen	Référence 70 - Dur	d₁	h Type EE	Type ES	Type SS	d₂	d₃	Longueur l	s	t

356-10-10-8-M4-SS-40	356-10-10-8-M4-SS-55	356-10-10-8-M4-SS-70	0.39	-	-	0.39	0.31	M 4	0.39	0.04	-
356-15-15-12-M4-SS-40	356-15-15-12-M4-SS-55	356-15-15-12-M4-SS-70	0.59	-	-	0.59	0.47	M 4	0.39	0.08	-
356-20-15-14-M6-SS-40	356-20-15-14-M6-SS-55	356-20-15-14-M6-SS-70	0.79	-	-	0.59	0.55	M 6	0.71	0.08	-
356-20-20-16-M6-SS-40	356-20-20-16-M6-SS-55	356-20-20-16-M6-SS-70	0.79	-	-	0.79	0.63	M 6	0.71	0.08	-
356-20-30-14-M6-SS-40	356-20-30-14-M6-SS-55	356-20-30-14-M6-SS-70	0.79	-	-	1.18	0.55	M 6	0.71	0.08	-
356-25-20-20-M6-SS-40	356-25-20-20-M6-SS-55	356-25-20-20-M6-SS-70	0.98	-	-	0.79	0.79	M 6	0.71	0.08	-
356-30-20-22-M8-SS-40	356-30-20-22-M8-SS-55	356-30-20-22-M8-SS-70	1.18	-	-	0.79	0.87	M 8	0.79	0.08	-
356-30-25-18-M8-SS-40	356-30-25-18-M8-SS-55	356-30-25-18-M8-SS-70	1.18	-	-	0.98	0.71	M 8	0.79	0.08	-
356-35-34-25-M8-SS-40	356-35-34-25-M8-SS-55	356-35-34-25-M8-SS-70	1.38	-	-	1.34	0.98	M 8	0.79	0.08	-
356-40-25-30-M8-SS-40	356-40-25-30-M8-SS-55	356-40-25-30-M8-SS-70	1.57	-	-	0.98	1.18	M 8	0.91	0.08	-
356-40-30-33-M8-SS-40	356-40-30-33-M8-SS-55	356-40-30-33-M8-SS-70	1.57	-	-	1.18	1.30	M 8	0.91	0.08	-
356-40-50-32-M8-SS-40	356-40-50-32-M8-SS-55	356-40-50-32-M8-SS-70	1.57	-	-	1.97	1.26	M 8	0.91	0.08	-
356-50-30-42-M10-SS-40	356-50-30-42-M10-SS-55	356-50-30-42-M10-SS-70	1.97	-	-	1.18	1.65	M 10	1.10	0.08	-
356-60-60-49-M10-SS-40	356-60-60-49-M10-SS-55	356-60-60-49-M10-SS-70	2.36	-	-	2.36	1.93	M 10	1.10	0.08	-
356-75-40-60-M12-SS-40	356-75-40-60-M12-SS-55	356-75-40-60-M12-SS-70	2.95	-	-	1.57	2.36	M 12	1.46	0.12	-

Référence 40 - Souple	Référence 55 - Moyen	Référence 70 - Dur	d₁	h Type EE	Type ES	Type SS	d₂	d₃	Longueur l	s	t

356-15-15-12-M4-EE-40	356-15-15-12-M4-EE-55	356-15-15-12-M4-EE-70	0.59	0.59	-	-	0.47	M 4	-	0.08	0.16
356-20-15-14-M6-EE-40	356-20-15-14-M6-EE-55	356-20-15-14-M6-EE-70	0.79	0.59	-	-	0.55	M 6	-	0.08	0.24
356-20-20-16-M6-EE-40	356-20-20-16-M6-EE-55	356-20-20-16-M6-EE-70	0.79	0.79	-	-	0.63	M 6	-	0.08	0.24
356-20-30-14-M6-EE-40	356-20-30-14-M6-EE-55	356-20-30-14-M6-EE-70	0.79	1.18	-	-	0.55	M 6	-	0.08	0.24
356-25-20-20-M6-EE-40	356-25-20-20-M6-EE-55	356-25-20-20-M6-EE-70	0.98	0.79	-	-	0.79	M 6	-	0.08	0.24
356-30-20-22-M8-EE-40	356-30-20-22-M8-EE-55	356-30-20-22-M8-EE-70	1.18	0.79	-	-	0.87	M 8	-	0.08	0.31
356-30-25-18-M8-EE-40	356-30-25-18-M8-EE-55	356-30-25-18-M8-EE-70	1.18	0.98	-	-	0.71	M 8	-	0.08	0.31
356-35-34-25-M8-EE-40	356-35-34-25-M8-EE-55	356-35-34-25-M8-EE-70	1.38	1.34	-	-	0.98	M 8	-	0.08	0.31
356-40-25-30-M8-EE-40	356-40-25-30-M8-EE-55	356-40-25-30-M8-EE-70	1.57	0.98	-	-	1.18	M 8	-	0.08	0.31
356-40-30-33-M8-EE-40	356-40-30-33-M8-EE-55	356-40-30-33-M8-EE-70	1.57	1.18	-	-	1.30	M 8	-	0.08	0.31
356-40-50-32-M8-EE-40	356-40-50-32-M8-EE-55	356-40-50-32-M8-EE-70	1.57	1.97	-	-	1.26	M 8	-	0.08	0.31
356-50-30-42-M10-EE-40	356-50-30-42-M10-EE-55	356-50-30-42-M10-EE-70	1.97	1.18	-	-	1.65	M 10	-	0.08	0.39
356-60-60-49-M10-EE-40	356-60-60-49-M10-EE-55	356-60-60-49-M10-EE-70	2.36	2.36	-	-	1.93	M 10	-	0.08	0.39
356-75-40-60-M12-EE-40	356-75-40-60-M12-EE-55	356-75-40-60-M12-EE-70	2.95	1.57	-	-	2.36	M 12	-	0.12	0.47
