GN 351 Supports d'absorption des vibrations Caoutchouc, avec composants en acier, avec trou traversant et plaque de recouvrement des deux côtés

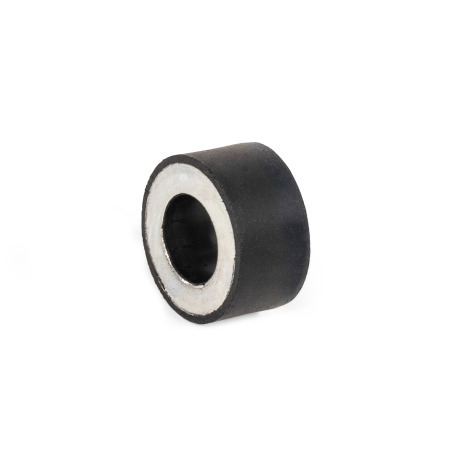

Supports d'absorption des vibrations GN 351: Caoutchouc, avec composants en acier, avec trou traversant et plaque de recouvrement des deux côtés

Présentation des différents types d'éléments amortisseurs de vibrations / tampons / tampons en caoutchouc Instructions techniques tampons / tampons en caoutchouc Bonne résilience Caractéristiques du plastique

Description du produit

Les supports d'absorption des vibrations GN 351 conviennent au montage souple de machines telles que moteurs, compresseurs et pompes. La fixation peut être réalisée de manière flexible, par exemple à l'aide de vis standard.

Spécifications

Caoutchouc
Caoutchouc naturel (NR), noir

Vulcanisé jusqu'aux plaques de recouvrement
Température de fonctionnement
-40 °F à 176 °F (-40 °C à +80 °C)
Dureté Shore A ±5
- Souple40
- Moyen55
- Dur70

Plaques de recouvrement
Acier, zingué, finition passivé bleu

RoHS

GN 351 Supports d'absorption des vibrations en caoutchouc, avec composants en acier, avec trou traversant et plaque de recouvrement des deux côtés schéma

Masquer schéma technique

Options de pièce / Tableau

Type

DD	Plaque de recouvrement des deux côtés

Référence 40 - Souple	Référence 55 - Moyen	Référence 70 - Dur	d₁	h	d₂	s


351-15-25-6-DD-40	351-15-25-6-DD-55	351-15-25-6-DD-70	0.59	0.98	0.24	0.08
351-20-25-6-DD-40	351-20-25-6-DD-55	351-20-25-6-DD-70	0.79	0.98	0.24	0.08
351-25-20-6.6-DD-40	351-25-20-6.6-DD-55	351-25-20-6.6-DD-70	0.98	0.79	0.26	0.08
351-30-15-16-DD-40	351-30-15-16-DD-55	351-30-15-16-DD-70	1.18	0.59	0.63	0.08
351-35-15-19-DD-40	351-35-15-19-DD-55	351-35-15-19-DD-70	1.38	0.59	0.75	0.08
351-35-20-13-DD-40	351-35-20-13-DD-55	351-35-20-13-DD-70	1.38	0.79	0.51	0.08
351-40-20-13-DD-40	351-40-20-13-DD-55	351-40-20-13-DD-70	1.57	0.79	0.51	0.08
351-40-28-13-DD-40	351-40-28-13-DD-55	351-40-28-13-DD-70	1.57	1.10	0.51	0.08
351-40-30-13-DD-40	351-40-30-13-DD-55	351-40-30-13-DD-70	1.57	1.18	0.51	0.08
351-40-35-13-DD-40	351-40-35-13-DD-55	351-40-35-13-DD-70	1.57	1.38	0.51	0.08
351-40-40-13-DD-40	351-40-40-13-DD-55	351-40-40-13-DD-70	1.57	1.57	0.51	0.08
351-50-15-21-DD-40	351-50-15-21-DD-55	351-50-15-21-DD-70	1.97	0.59	0.83	0.08
351-50-20-21-DD-40	351-50-20-21-DD-55	351-50-20-21-DD-70	1.97	0.79	0.83	0.08
351-50-30-21-DD-40	351-50-30-21-DD-55	351-50-30-21-DD-70	1.97	1.18	0.83	0.08
351-50-50-21-DD-40	351-50-50-21-DD-55	351-50-50-21-DD-70	1.97	1.97	0.83	0.08
351-50-20-17-DD-40	351-50-20-17-DD-55	351-50-20-17-DD-70	1.97	0.79	0.67	0.08
351-50-30-17-DD-40	351-50-30-17-DD-55	351-50-30-17-DD-70	1.97	1.18	0.67	0.08
351-50-40-17-DD-40	351-50-40-17-DD-55	351-50-40-17-DD-70	1.97	1.57	0.67	0.08
351-50-50-17-DD-40	351-50-50-17-DD-55	351-50-50-17-DD-70	1.97	1.97	0.67	0.08
351-50-25-11-DD-40	351-50-25-11-DD-55	351-50-25-11-DD-70	1.97	0.98	0.43	0.08
351-50-30-10-DD-40	351-50-30-10-DD-55	351-50-30-10-DD-70	1.97	1.18	0.39	0.08
351-60-13-20.5-DD-40	351-60-13-20.5-DD-55	351-60-13-20.5-DD-70	2.36	0.51	0.81	0.08
351-60-30-10.5-DD-40	351-60-30-10.5-DD-55	351-60-30-10.5-DD-70	2.36	1.18	0.41	0.08
351-60-30-18-DD-40	351-60-30-18-DD-55	351-60-30-18-DD-70	2.36	1.18	0.71	0.08
351-60-30-21.5-DD-40	351-60-30-21.5-DD-55	351-60-30-21.5-DD-70	2.36	1.18	0.85	0.08
351-60-50-21-DD-40	351-60-50-21-DD-55	351-60-50-21-DD-70	2.36	1.97	0.83	0.08
351-75-30-25-DD-40	351-75-30-25-DD-55	351-75-30-25-DD-70	2.95	1.18	0.98	0.12
351-75-55-25-DD-40	351-75-55-25-DD-55	351-75-55-25-DD-70	2.95	2.17	0.98	0.12
351-100-50-30-DD-40	351-100-50-30-DD-55	351-100-50-30-DD-70	3.94	1.97	1.18	0.12
351-100-60-21-DD-40	351-100-60-21-DD-55	351-100-60-21-DD-70	3.94	2.36	0.83	0.12

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	h					d₂	s

0.59	0.98	-	-	-	-	0.24	0.08
0.79	0.98	-	-	-	-	0.24	0.08
0.98	0.79	-	-	-	-	0.26	0.08
1.18	0.59	-	-	-	-	0.63	0.08
1.38	0.59	-	-	-	-	0.75	0.08
1.38	0.79	-	-	-	-	0.51	0.08
1.57	0.79	1.10	1.18	1.38	1.57	0.51	0.08
1.97	0.59	0.79	1.18	1.97	-	0.83	0.08
1.97	0.79	1.18	1.57	1.97	-	0.67	0.08
1.97	0.98	-	-	-	-	0.43	0.08
1.97	1.18	-	-	-	-	0.39	0.08
2.36	0.51	-	-	-	-	0.81	0.08
2.36	1.18	-	-	-	-	0.41	0.08
2.36	1.18	-	-	-	-	0.71	0.08
2.36	1.18	-	-	-	-	0.85	0.08
2.36	1.97	-	-	-	-	0.83	0.08
2.95	1.18	2.17	-	-	-	0.98	0.12
3.94	1.97	-	-	-	-	1.18	0.12
3.94	2.36	-	-	-	-	0.83	0.12

Configuration et prix

Instructions techniques

Les plots antivibratoires et les tampons en caoutchouc absorbent mieux les efforts de compression. Bien que pouvant être en partie absorbées, les contraintes de tension, de cisaillement, de flexion et de torsion ont un impact négatif sur la durée de vie. Les valeurs indiquées dans la feuille de normes ou la section technique concernant la capacité de charge sont indicatives et non contraignantes. Tout dépassement de ces valeurs peut entraîner une diminution de la durée de vie de la pièce ou une défaillance immédiate de celle-ci.

Les exemples proposés illustrent les modifications pouvant être effectuées pour transformer des conditions de charge défavorables en configurations favorables en cas de forces de compression.

Le vieillissement et les conditions environnementales (rayons UV, intempéries, hydrocarbures et produits chimiques) peuvent réduire la durée de vie des éléments en élastomère. Un positionnement assorti d'une protection appropriée permet de prolonger la durée de vie.

Exemples de construction


Défavorable						Favorable

Pièce sélectionnée

Référence

Total (net)

Can$1.61

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$1.61
50	99	Can$1.48
100	249	Can$1.34
≥ 250		Can$1.21

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.024 lbs
