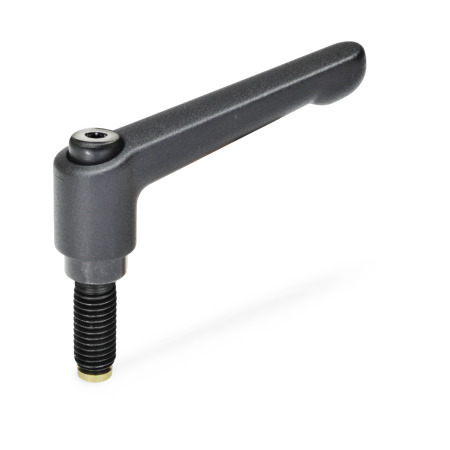

Les manettes indexables GN 306 sont destinées aux dispositifs de serrage, de compression ou de fixation sans outil. Pour une position de serrage adéquate, il est possible de remonter la poignée de la hauteur h4, puis de la faire pivoter.Une fois relâchée, elle se replace dans la dentelure sous l’effet du ressort.
Les extrémités de type MS/KU permettent d’éviter les marques de pression et la détérioration de la pièce à serrer. L’extrémité conique du type KS facilite le positionnement ou le centrage dans le trou de fixation correspondant. L’extrémité arrondie du type DZ assure un contact précis tout en compensant les erreurs d’angle.
Les patins de type KD/RD permettent d’élargir la surface de contact afin de protéger les surfaces de toute détérioration. Combiné à une extrémité sphérique, le patin forme une articulation à rotule qui s’adapte parfaitement aux surfaces de serrage irrégulières. Cela permet également d’éviter le transfert du mouvement de rotation vers la surface de serrage pendant le serrage.
Permettant également d’éviter tout glissement, le revêtement en caoutchouc du type RD assure un effet d’amortissement et réduit le bruit. Dans cette version, le disque est revêtu de caoutchouc vulcanisé pour garantir une capacité de charge élevée et une grande stabilité dimensionnelle.
Les patins sont amovibles et livrés séparément.
Spécifications
Poignée
Zinc moulé sous pression
Plastifié
Noir, RAL 9005, finition texturéeB
Rouge, RAL 3000, finition texturéeR
Insert / Vis de retenue
Acier, noirci finition
Classe 5.8 de résistance à la traction
Pointe conique durci pour type KS
Point de butée
Laiton pour type MS
Plastique (POM) pour type KU
Acier durci (point ovale) pour type DZ
Patin
Plastique polyacétal (POM) pour type KD
Température de fonctionnement jusqu'à 176 °F (80 °C)
noir mat
Caoutchouc acrylonitrile butadiène (NBR) pour type RD
Dureté 85 ±5 Shore A
Température de fonctionnement jusqu'à 248 °F (120 °C)
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.057 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires. Téléphone: 1-800-397-6993
