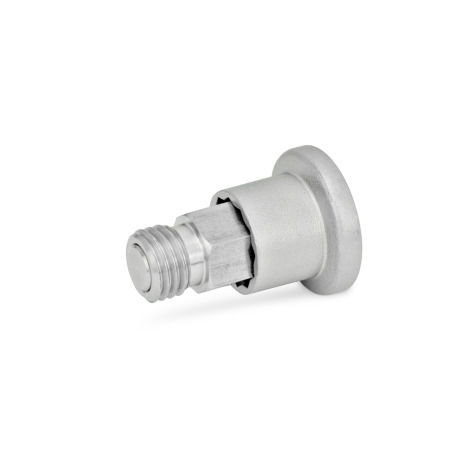

Doigts d'indexage miniatures GN 822.10

Type: CN - Verrouillable, avec bouton en inox

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Liste des types de doigts d'indexage Informations sur la capacité de charge Tolérances ISO fondamentales Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les doigts d'indexage miniatures GN 822.10 se caractérisent par leurs dimensions réduites.

Basé sur le principe des doigts d'indexage miniatures GN 822, ce modèle combine leur construction intelligente avec une série complète de toutes les tailles courantes de boulons et de filetages.

Tirez sur goupille de centrage pour libérer l'écrou qui peut ensuite être serré avec une clé à fourche.

Sur les types C et CN, le bouton peut être tourné de 30° après le rappel de la goupille d'indexage et la maintenir en position "rentrée" au moyen du verrou d'indexage.

Spécifications

Guide / Goupille de centrage
Inox AISI 316L

Bouton

Plastique, Polyamide (PA) pour Type B / C
Noir, finition mat
Inox AISI 316 pour Type BN / CN
Finition grenaillée mate
Non amovible

Ressort
Inox AISI 316Ti

RoHS

Accessoire

ISO 8675 Écrous minces à 6 pans (filetage métrique fin)

Sur demande

Avec bouton rouge

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence B - Non verrouillable, avec bouton en plastique	Référence BN - Non verrouillable, avec bouton en inox	Référence C - Verrouillable, avec bouton en plastique	Référence CN - Verrouillable, avec bouton en inox	d₁ Goupille h9 Alésage +0.001/+0.008	d₂	d₂	d₃	d₄	k	l₁	l₂ min.	l₃	A/F	Charge du ressort ≈ Initiale	Final


822.10-4-M8-B	822.10-4-M8-BN	822.10-4-M8-C	822.10-4-M8-CN	0.157 h9 / +0.001/+0.008	M 8	-	0.83	0.59	0.65	1.08	0.20	0.24	0.39	0.90 lbf (4 N)	2.47 lbf (11 N)
822.10-4-M8X1-B	822.10-4-M8X1-BN	822.10-4-M8X1-C	822.10-4-M8X1-CN	0.157 h9 / +0.001/+0.008	-	M 8 x 1	0.83	0.59	0.65	1.08	0.20	0.24	0.39	0.90 lbf (4 N)	2.47 lbf (11 N)
822.10-5-M10-B	822.10-5-M10-BN	822.10-5-M10-C	822.10-5-M10-CN	0.197 h9 / +0.001/+0.008	M 10	-	0.98	0.71	0.79	1.34	0.24	0.31	0.47	1.35 lbf (6 N)	3.15 lbf (14 N)
822.10-5-M10X1-B	822.10-5-M10X1-BN	822.10-5-M10X1-C	822.10-5-M10X1-CN	0.197 h9 / +0.001/+0.008	-	M 10 x 1	0.98	0.71	0.79	1.34	0.24	0.31	0.47	1.35 lbf (6 N)	3.15 lbf (14 N)
822.10-6-M10-B	822.10-6-M10-BN	822.10-6-M10-C	822.10-6-M10-CN	0.236 h9 / +0.001/+0.008	M 10	-	0.98	0.71	0.79	1.34	0.24	0.31	0.47	1.35 lbf (6 N)	3.15 lbf (14 N)
822.10-6-M10X1-B	822.10-6-M10X1-BN	822.10-6-M10X1-C	822.10-6-M10X1-CN	0.236 h9 / +0.001/+0.008	-	M 10 x 1	0.98	0.71	0.79	1.34	0.24	0.31	0.47	1.35 lbf (6 N)	3.15 lbf (14 N)
822.10-8-M16-B	822.10-8-M16-BN	822.10-8-M16-C	822.10-8-M16-CN	0.315 h9 / +0.001/+0.008	M 16	-	1.30	0.91	1.00	1.87	0.39	0.47	0.67	2.25 lbf (10 N)	7.19 lbf (32 N)
822.10-8-M16X1.5-B	822.10-8-M16X1.5-BN	822.10-8-M16X1.5-C	822.10-8-M16X1.5-CN	0.315 h9 / +0.001/+0.008	-	M 16 x 1.5	1.30	0.91	1.00	1.87	0.39	0.47	0.67	2.25 lbf (10 N)	7.19 lbf (32 N)
822.10-10-M16-B	822.10-10-M16-BN	822.10-10-M16-C	822.10-10-M16-CN	0.394 h9 / +0.001/+0.008	M 16	-	1.30	0.91	1.00	1.87	0.39	0.47	0.67	2.25 lbf (10 N)	7.19 lbf (32 N)
822.10-10-M16X1.5-B	822.10-10-M16X1.5-BN	822.10-10-M16X1.5-C	822.10-10-M16X1.5-CN	0.394 h9 / +0.001/+0.008	-	M 16 x 1.5	1.30	0.91	1.00	1.87	0.39	0.47	0.67	2.25 lbf (10 N)	7.19 lbf (32 N)

d₁ Goupille h9 Alésage +0.001/+0.008	d₂	d₂	d₃	d₄	k	l₁	l₂ min.	l₃	A/F	Charge du ressort ≈ Initiale	Final

0.157	M 8	M 8 x 1	0.83	0.59	0.65	1.08	0.20	0.24	0.39	0.90 lbf (4 N)	2.47 lbf (11 N)
0.197	M 10	M 10 x 1	0.98	0.71	0.79	1.34	0.24	0.31	0.47	1.35 lbf (6 N)	3.15 lbf (14 N)
0.236	M 10	M 10 x 1	0.98	0.71	0.79	1.34	0.24	0.31	0.47	1.35 lbf (6 N)	3.15 lbf (14 N)
0.315	M 16	M 16 x 1.5	1.30	0.91	1.00	1.87	0.39	0.47	0.67	2.25 lbf (10 N)	7.19 lbf (32 N)
0.394	M 16	M 16 x 1.5	1.30	0.91	1.00	1.87	0.39	0.47	0.67	2.25 lbf (10 N)	7.19 lbf (32 N)
