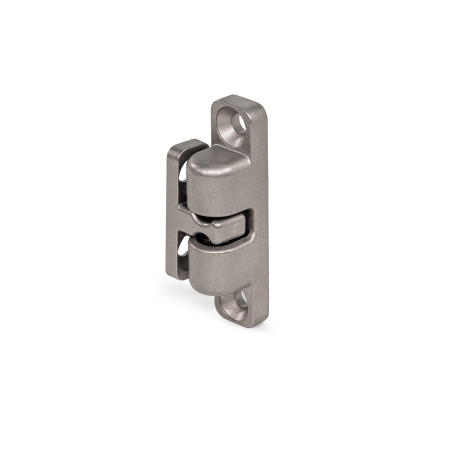

Loquets à billes GN 4490

Type ball housing: A1 - Avec trous fraisés, force de serrage normale
Type retaining element: AG - Avec trous fraisés, droit
Finition: GS - Finition grenaillée mate

Accessoires pour systèmes profilés

Les éléments standard de cette famille de produits sont compatibles avec les systèmes de profilés en aluminium les plus courants. En utilisant des ensembles assortis, les éléments standard Winco s’associent facilement et économiquement aux profiles, sans nécessiter l’ajout fastidieux de pièces individuelles dans la commande.

compatibles avec les systèmes de profilés courants

pour des largeurs de rainure de 6, 8 et 10 mm

pour les profilés de 30, 40 et 45 mm

Afficher tous les produits compatibles

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les loquets à billes GN 4490 sont notamment utilisés, for exemple, pour maintenir des rabats et portes fermés qui doivent être ouverts et fermés fréquemment et facilement. La version inox est spécialement résistante à l’usure et adaptée à une utilisation dans des environnements agressifs.

Les loquets à billes comportent un logement et un élément de retenue qui s'engage dans le logement de bille depuis le côté ou le devant. L'orientation de l'installation peut être choisie comme souhaité.

Outres les usages typiques, ces solides loquets à billes au design esthétique sont également utilisés dans des environnements techniques. Utilisée avec des systèmes de profilés, la largeur n de la rainure ne doit pas être supérieure à celle indiquée dans le tableau.

Spécifications

Logement de bille / élément de retenue
InoxNI AISI 630
Finition grenaillée mateGS

Bille
Céramique, nitrure de silicium, noir

Ressort
Inox AISI 316Ti

Guide-bille
Plastique, Polyacétal (POM)

RoHS

Accessoire

Kits de montage GN 4490.1 (Pour logements de billes)
Kits de montage GN 4490.2 (Pour supports pour doigt d'indexage)

Sur demande

Autres finitions

GN 4490 Loquets à billes en inox AISI 630 schéma

Masquer schéma technique

Options de pièce / Tableau

Type ball housing

A1	Avec trous fraisés, force de serrage normale
A2	Avec trous fraisés, force de serrage accrue
B1	Avec filetage intérieur, force de serrage normale
B2	Avec filetage interne, force de serrage accrue

Type retaining element

AG	Avec trous fraisés, droit
BG	Avec filetage interne, droit

Référence AG - Avec trous fraisés, droit	Référence BG - Avec filetage interne, droit	l₁	a₁	a₂ Type retaining element AG	BG	a₃ Type retaining element AG	BG	b₁	b₂	b₃	d₁	d₂

4490-NI-38-B1-AG-GS		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
	4490-NI-38-B1-BG-GS	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
4490-NI-50-B1-AG-GS		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
	4490-NI-50-B1-BG-GS	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
4490-NI-68-B1-AG-GS		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
	4490-NI-68-B1-BG-GS	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
4490-NI-80-B1-AG-GS		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
	4490-NI-80-B1-BG-GS	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5

Référence AG - Avec trous fraisés, droit	Référence BG - Avec filetage interne, droit	l₁	a₁	a₂ Type retaining element AG	BG	a₃ Type retaining element AG	BG	b₁	b₂	b₃	d₁	d₂

4490-NI-38-B2-AG-GS		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
	4490-NI-38-B2-BG-GS	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
4490-NI-50-B2-AG-GS		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
	4490-NI-50-B2-BG-GS	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
4490-NI-68-B2-AG-GS		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
	4490-NI-68-B2-BG-GS	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
4490-NI-80-B2-AG-GS		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
	4490-NI-80-B2-BG-GS	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

l₁	a₁	a₂ Type retaining element AG	BG	a₃ Type retaining element AG	BG	b₁	b₂	b₃	d₁	d₂

1.50	0.30	0.30	0.43	0.59	0.73	0.31	0.28	0.17	0.13	M 3
1.97	0.37	0.41	0.59	0.79	0.96	0.47	0.39	0.26	0.17	M 4
2.68	0.43	0.47	0.65	0.91	1.08	0.57	0.43	0.37	0.17	M 4
3.15	0.51	0.55	0.79	1.06	1.30	0.65	0.51	0.43	0.21	M 5

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

l₁	l₂ Type retaining element AG	BG	m₁	m₂	s₁	s₂	s₃ Type retaining element AG	BG	t	Force de maintien F_H ≈ Identification n° 1	A2 / B2

1.50	0.83	0.71	1.18	0.47	0.16	0.45	0.10	0.24	0.24	5.62 lbf (25 N)	7.87 lbf (35 N)
1.97	1.18	1.02	1.57	0.67	0.20	0.61	0.14	0.31	0.35	8.99 lbf (40 N)	15.74 lbf (70 N)
2.68	1.28	1.10	2.17	0.79	0.20	0.73	0.14	0.31	0.47	16.86 lbf (75 N)	22.48 lbf (100 N)
3.15	1.57	1.48	2.56	0.98	0.24	0.85	0.16	0.39	0.59	28.10 lbf (125 N)	33.72 lbf (150 N)

Configuration et prix

Exemple d'application

Pièce sélectionnée

Référence

Total (net)

Can$28.34

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$28.34
50	99	Can$25.98
100	249	Can$23.62
≥ 250		Can$21.26

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.033 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
