GN 298 Éléments de jonction Aluminium, pour engrenages angulaires / en T

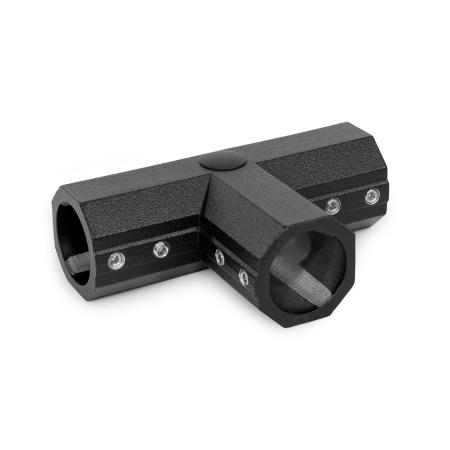

Éléments de jonction GN 298: Aluminium, pour engrenages angulaires / en T

Type: T - Logement pour engrenages en T

Exemples d'application pour les unités d'entraînement et les roues coniques Assemblage d'actionneurs linéaires et d'unités d'entraînement avec des roues coniques dans des éléments de jonction GN 298 Notice d'utilisation GN 298

Description du produit

Les éléments de jonction GN 298 pour les engrenages angulaires / en T sont utilisés en lien avec des roues coniques GN 297 et des actionneurs linéaires / d'entraînement GN 391. Les engrenages angulaires / en T sont conçus pour dévier le mouvement rotatif d'un actionneur linéaire / unité d'entraînement de 90°.

Des instructions d'utilisation avec plus de détails et de spécifications sont incluses avec la commande.

Spécifications

Aluminium coulé par gravité
plastifié
Noir, RAL 9005, finition texturéeSW

Vis de fixation
Inox

RoHS

GN 298 Aluminium, éléments de jonction pour engrenages angulaires / en T schéma

Masquer schéma technique

Options de pièce / Tableau

Type

W	Logement pour engrenages angulaires
T	Logement pour engrenages en T

Référence W - Logement pour engrenages angulaires	Référence T - Logement pour engrenages en T	s	d Alésage pour actionneur linéaire / unité d'entraînement	l₁	l₂


29828B18WSW	29828B18TSW	1.10	B 18	2.36	3.54
29840B30WSW	29840B30TSW	1.57	B 30	3.31	4.96
29850B40WSW	29850B40TSW	1.97	B 40	4.25	6.38
29860B50WSW	29860B50TSW	2.36	B 50	5.04	7.48

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

s	d Alésage pour actionneur linéaire / unité d'entraînement	l₁	l₂

1.10	B 18	2.36	3.54
1.57	B 30	3.31	4.96
1.97	B 40	4.25	6.38
2.36	B 50	5.04	7.48

Configuration et prix

Assemblage d'actionneurs linéaires et d'unités d'entraînement

Afficher / Masquer colonnes

d Ø Actionneur linéaire / unités de transfert	l₂	l₃	m₁	m₂	Roue conique	Logement

18	41	40	20	4	GN 297-14,5-K6	GN 298-28-B18-W/T-SW
30	58	57	26	1	GN 297-25-K8	GN 298-40-B30-W/T-SW
40	75.5	73.5	32	1	GN 297-33-K12	GN 298-50-B40-W/T-SW
50	90.5	87.5	32	1	GN 297-33-K12	GN 298-60-B50-W/T-SW

Length of the
transfer unit GN 391:
l₁ = A - 2 x m₁

Pièce sélectionnée

Référence

Total (net)

Can$115.50

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$115.50
10	24	Can$105.88
25	49	Can$96.25
≥ 50		Can$86.63

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.306 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
