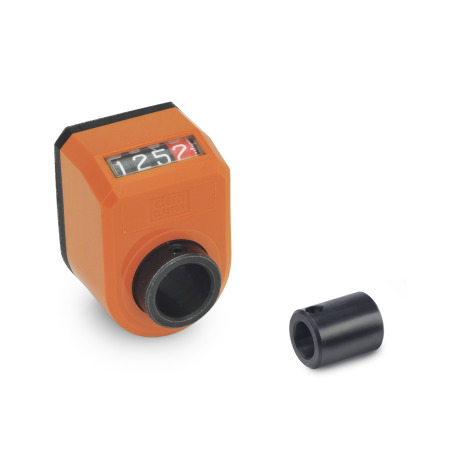

Indicateurs de position numériques EN 9534

Original design
DD50 / DD51 / DD52R

Installation (vue de face): AN - Sur le chanfrein, ci-dessus
Matériau: ST - Acier
Couleur: OR - Orange, RAL 2004, finition brillante

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Informations complémentaires sur les indicateurs de position Tolérances ISO fondamentales Caractéristiques du plastique Caractéristiques de l'inox Brochure sur actionneurs linéaires configurables

Description du produit

Les indicateurs de position numériques EN 9534 sont conçus pour être montés sur des actionneurs linéaires configurables. Ils sont montés sur la tige de broche de l'actionneur linéaire à l'aide d'une douille à serrage et d'une vis de pression. Le compteur à entraînement direct avec affichage numérique de la position doit être adapté au pas de la broche filetée.

Le logement est soudé par ultrasons, ce qui le rend particulièrement robuste, étanche et compact. Le joint en caoutchouc mousse empêche la transmission de vibrations au compteur et fait office de joint.

Spécifications

Arbre creux

AcierST, finition noirci
InoxNI AISI 303
Étanchéité assurée par un joint torique

Logement
Plastique, polyamide (PA)

Orange, RAL 2004, finition brillanteOR
Gris, RAL 7035, finition brillanteGR
Température de fonctionnement
32 °F à 176 °F (0 °C à +80 °C)
Résistant aux huiles et aux solvants

Indicateur de niveau
Plastique, polyamide (PA-T), transparent

Compteur

Chiffres blancs
Positions prédécimales indiquées en noir
Positions décimales indiquées en rouge
avec graduation supplémentaire

Douille à serrage

Acier, finition noirci pour ST
Inox AISI 304 pour NI

Vis de pression DIN 916

Acier, finition noirci pour ST
Inox pour NI

RoHS

EN 9534 Indicateurs de position en plastique, pour actionneurs linéaires configurables, compteur mécanique schéma

Masquer schéma technique

Options de pièce / Tableau

Type

R	Nombres croissants dans le sens des aiguilles d'une montre
L	Nombres croissants dans le sens anti-horaire

Installation (vue de face)

AN	Sur le chanfrein, ci-dessus
AR	Sur le chanfrein, ci-dessous

Référence AN - Sur le chanfrein, ci-dessus	Référence AR - Sur le chanfrein, ci-dessous	d₁ Ø Actionneur linéaire	p Pas de broche Actionneur linéaire	Compteur	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Vis de pression	Max. tr/min

9534-18-3-R-ST-AN-OR	9534-18-3-R-ST-AR-OR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-R-NI-AN-OR	9534-18-3-R-NI-AR-OR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-R-ST-AN-GR	9534-18-3-R-ST-AR-GR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-R-NI-AN-GR	9534-18-3-R-NI-AR-GR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-25-4-R-ST-AN-OR	9534-25-4-R-ST-AR-OR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-R-NI-AN-OR	9534-25-4-R-NI-AR-OR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-R-ST-AN-GR	9534-25-4-R-ST-AR-GR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-R-NI-AN-GR	9534-25-4-R-NI-AR-GR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-1-R-ST-AN-OR	9534-25-1-R-ST-AR-OR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-R-NI-AN-OR	9534-25-1-R-NI-AR-OR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-R-ST-AN-GR	9534-25-1-R-ST-AR-GR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-R-NI-AN-GR	9534-25-1-R-NI-AR-GR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-4-R-ST-AN-OR	9534-30-4-R-ST-AR-OR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-R-NI-AN-OR	9534-30-4-R-NI-AR-OR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-R-ST-AN-GR	9534-30-4-R-ST-AR-GR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-R-NI-AN-GR	9534-30-4-R-NI-AR-GR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-1-R-ST-AN-OR	9534-30-1-R-ST-AR-OR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-R-NI-AN-OR	9534-30-1-R-NI-AR-OR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-R-ST-AN-GR	9534-30-1-R-ST-AR-GR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-R-NI-AN-GR	9534-30-1-R-NI-AR-GR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-40-4-R-ST-AN-OR	9534-40-4-R-ST-AR-OR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-R-NI-AN-OR	9534-40-4-R-NI-AR-OR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-R-ST-AN-GR	9534-40-4-R-ST-AR-GR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-R-NI-AN-GR	9534-40-4-R-NI-AR-GR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-1-R-ST-AN-OR	9534-40-1-R-ST-AR-OR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-R-NI-AN-OR	9534-40-1-R-NI-AR-OR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-R-ST-AN-GR	9534-40-1-R-ST-AR-GR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-R-NI-AN-GR	9534-40-1-R-NI-AR-GR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-50-4-R-ST-AN-OR	9534-50-4-R-ST-AR-OR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-NI-AN-OR	9534-50-4-R-NI-AR-OR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-ST-AN-GR	9534-50-4-R-ST-AR-GR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-NI-AN-GR	9534-50-4-R-NI-AR-GR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-1-R-ST-AN-OR	9534-50-1-R-ST-AR-OR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-R-NI-AN-OR	9534-50-1-R-NI-AR-OR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-R-ST-AN-GR	9534-50-1-R-ST-AR-GR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-R-NI-AN-GR	9534-50-1-R-NI-AR-GR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-60-5-R-ST-AN-OR	9534-60-5-R-ST-AR-OR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-R-NI-AN-OR	9534-60-5-R-NI-AR-OR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-R-ST-AN-GR	9534-60-5-R-ST-AR-GR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-R-NI-AN-GR	9534-60-5-R-NI-AR-GR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500

Référence AN - Sur le chanfrein, ci-dessus	Référence AR - Sur le chanfrein, ci-dessous	d₁ Ø Actionneur linéaire	p Pas de broche Actionneur linéaire	Compteur	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Vis de pression	Max. tr/min

9534-18-3-L-ST-AN-OR	9534-18-3-L-ST-AR-OR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-L-NI-AN-OR	9534-18-3-L-NI-AR-OR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-L-ST-AN-GR	9534-18-3-L-ST-AR-GR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-18-3-L-NI-AN-GR	9534-18-3-L-NI-AR-GR	0.71	3	003	0.94	0.24 H7	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
9534-25-4-L-ST-AN-OR	9534-25-4-L-ST-AR-OR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-L-NI-AN-OR	9534-25-4-L-NI-AR-OR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-L-ST-AN-GR	9534-25-4-L-ST-AR-GR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-4-L-NI-AN-GR	9534-25-4-L-NI-AR-GR	0.98	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-25-1-L-ST-AN-OR	9534-25-1-L-ST-AR-OR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-L-NI-AN-OR	9534-25-1-L-NI-AR-OR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-L-ST-AN-GR	9534-25-1-L-ST-AR-GR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-25-1-L-NI-AN-GR	9534-25-1-L-NI-AR-GR	0.98	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-4-L-ST-AN-OR	9534-30-4-L-ST-AR-OR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-L-NI-AN-OR	9534-30-4-L-NI-AR-OR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-L-ST-AN-GR	9534-30-4-L-ST-AR-GR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-4-L-NI-AN-GR	9534-30-4-L-NI-AR-GR	1.18	4	004.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
9534-30-1-L-ST-AN-OR	9534-30-1-L-ST-AR-OR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-L-NI-AN-OR	9534-30-1-L-NI-AR-OR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-L-ST-AN-GR	9534-30-1-L-ST-AR-GR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1-L-NI-AN-GR	9534-30-1-L-NI-AR-GR	1.18	1	001.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-40-4-L-ST-AN-OR	9534-40-4-L-ST-AR-OR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-L-NI-AN-OR	9534-40-4-L-NI-AR-OR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-L-ST-AN-GR	9534-40-4-L-ST-AR-GR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-4-L-NI-AN-GR	9534-40-4-L-NI-AR-GR	1.57	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-40-1-L-ST-AN-OR	9534-40-1-L-ST-AR-OR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-L-NI-AN-OR	9534-40-1-L-NI-AR-OR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-L-ST-AN-GR	9534-40-1-L-ST-AR-GR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-40-1-L-NI-AN-GR	9534-40-1-L-NI-AR-GR	1.57	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
9534-50-4-L-ST-AN-OR	9534-50-4-L-ST-AR-OR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-NI-AN-OR	9534-50-4-L-NI-AR-OR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-ST-AN-GR	9534-50-4-L-ST-AR-GR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-NI-AN-GR	9534-50-4-L-NI-AR-GR	1.97	4	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-1-L-ST-AN-OR	9534-50-1-L-ST-AR-OR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-L-NI-AN-OR	9534-50-1-L-NI-AR-OR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-L-ST-AN-GR	9534-50-1-L-ST-AR-GR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-50-1-L-NI-AN-GR	9534-50-1-L-NI-AR-GR	1.97	1	0001.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
9534-60-5-L-ST-AN-OR	9534-60-5-L-ST-AR-OR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-L-NI-AN-OR	9534-60-5-L-NI-AR-OR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-L-ST-AN-GR	9534-60-5-L-ST-AR-GR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500
9534-60-5-L-NI-AN-GR	9534-60-5-L-NI-AR-GR	2.36	5	0005.0	1.89	0.55 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁ Ø Actionneur linéaire	p Pas de broche Actionneur linéaire	Compteur	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Vis de pression	Max. tr/min

0.71	3	003	0.94	0.24	0.55	1.02	0.83	0.20	1.12	0.39	0.71	M 3	1500
0.98	4	004.0	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
0.98	1	001.0	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
1.18	4	004.0	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	625
1.18	1	001.0	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
1.57	4	0004.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
1.57	1	0001.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1500
1.97	4	0004.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
1.97	1	0001.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	1000
2.36	5	0005.0	1.89	0.55	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	500

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$139.61

Délai de livraison 5-7 jours: 4
Contact pour le délai de livraison >4

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	6	Can$139.61
7	99	Can$134.54
100	249	Can$126.92
≥ 250		Can$114.23

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.065 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
