Indicateurs de position numériques EN 9034

Original design
DD52R-E / DD51-E

Couleur: OR - Orange, RAL 2004, finition brillante

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Notice d'utilisation EN 9154 Tolérances ISO fondamentales Indices de protection IP Caractéristiques du plastique Caractéristiques de l'inox Brochure sur actionneurs linéaires configurables

Description du produit

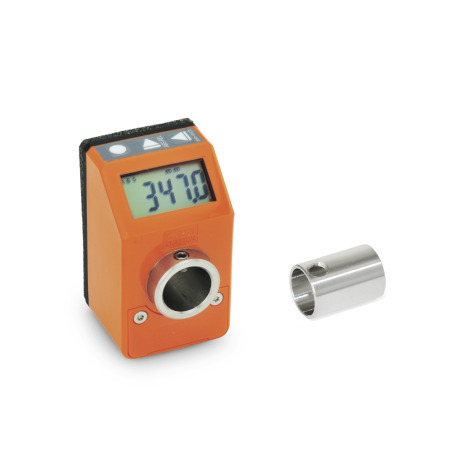

Les indicateurs de position numériques électroniques EN 9034 sont conçus pour être montés sur des unités linéaires configurables. Ils sont montés sur la tige de broche de l'actionneur linéaire à l'aide d'une douille à serrage et d'une vis de pression. Les indicateurs de position doivent être adaptés au pas de filetage et à la direction des actionneurs linéaires. L'alimentation est fournie par une batterie longue durée.

Le logement est soudé par ultrasons, ce qui le rend particulièrement robuste, étanche et compact. Le joint en caoutchouc mousse empêche la transmission des vibrations et fait office de joint.

Spécifications

Logement
Plastique, polyamide (PA)

Orange, RAL 2004, finition brillanteOR
Gris, RAL 7035, finition brillanteGR
Température de fonctionnement
32 °F à 122 °F (0 °C à +50 °C)
Résistant aux huiles et aux solvants

Affichage LCD
5 chiffres / 6 chiffres et caractères spéciaux

Arbre creux / Douille à serrage
Inox AISI 304

Joint torique pour identification n° 2
Caoutchouc acrylonitrile butadiène (NBR)

RoHS

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence 1 - Classe de protection IP 65	Référence 2 - Classe de protection IP 67	d₁ Diamètre de l'actionneur linéaire	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Vis de pression	Affichage LCD Nombre de positions	Max. tr/min


9034-25-1-OR	9034-25-2-OR	0.98	1.32	0.31 H7	0.77	1.34	1.12	0.22	1.20	0.98	0.87	M 4	5	1000
9034-25-1-GR	9034-25-2-GR	0.98	1.32	0.31 H7	0.77	1.34	1.12	0.22	1.20	0.98	0.87	M 4	5	1000
9034-30-1-OR	9034-30-2-OR	1.18	1.32	0.31 H7	0.77	1.34	1.12	0.22	1.20	0.98	0.87	M 4	5	1000
9034-30-1-GR	9034-30-2-GR	1.18	1.32	0.31 H7	0.77	1.34	1.12	0.22	1.20	0.98	0.87	M 4	5	1000
9034-40-1-OR	9034-40-2-OR	1.57	1.89	0.47 H7	1.12	1.61	1.34	0.24	1.57	1.28	1.18	M 5	6	1000
9034-40-1-GR	9034-40-2-GR	1.57	1.89	0.47 H7	1.12	1.61	1.34	0.24	1.57	1.28	1.18	M 5	6	1000
9034-50-1-OR	9034-50-2-OR	1.97	1.89	0.47 H7	1.12	1.61	1.34	0.24	1.57	1.28	1.18	M 5	6	1000
9034-50-1-GR	9034-50-2-GR	1.97	1.89	0.47 H7	1.12	1.61	1.34	0.24	1.57	1.28	1.18	M 5	6	1000
9034-60-1-OR	9034-60-2-OR	2.36	1.89	0.55 H7	1.12	1.61	1.34	0.24	1.57	1.28	1.18	M 5	6	1000
9034-60-1-GR	9034-60-2-GR	2.36	1.89	0.55 H7	1.12	1.61	1.34	0.24	1.57	1.28	1.18	M 5	6	1000

d₁ Diamètre de l'actionneur linéaire	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Vis de pression	Affichage LCD Nombre de positions	Max. tr/min

0.98	1.32	0.31	0.77	1.34	1.12	0.22	1.20	0.98	0.87	M 4	5	1000
1.18	1.32	0.31	0.77	1.34	1.12	0.22	1.20	0.98	0.87	M 4	5	1000
1.57	1.89	0.47	1.12	1.61	1.34	0.24	1.57	1.28	1.18	M 5	6	1000
1.97	1.89	0.47	1.12	1.61	1.34	0.24	1.57	1.28	1.18	M 5	6	1000
2.36	1.89	0.55	1.12	1.61	1.34	0.24	1.57	1.28	1.18	M 5	6	1000
