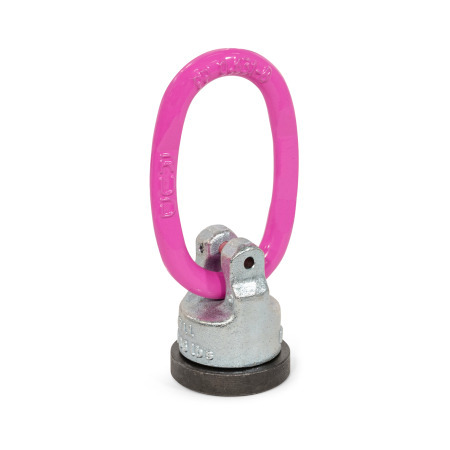

Anneaux de levage articulés GN 5861

Description du produit

Munis d'un roulement à billes leur permettant de pivoter, les anneaux de levage articulés GN 5861 sont utilisés avec des dispositifs de levage et d'arrimage indépendants. Soudés sur les dispositifs porteurs ou directement sur la charge, ils absorbent les charges dans toutes les directions. Leur grand anneau facilite la fixation.

La capacité de charge nominale est indiquée sur l'anneau. Les anneaux de levage articulés GN 5861 sont conformes à la directive 2006/42/CE relative aux machines et aux règles GS-HM-36 de la DGUV.

Spécifications

Anneau à œil
Acier matériau allemand n° 1.6541

Forgé
Trempé haute résistance
Entièrement testé contre les fissures électromagnétiques
conformément à la norme EN 1677-1
Tube en fini poudré

Boîtier de palier
Acier 1.6541

Forgé
Trempé haute résistance
Entièrement testé contre les fissures électromagnétiques
conformément à la norme EN 1677-1
Zingué par galvanisation

Bride à souder
Acier 1.6541

Trempé haute résistance
Entièrement testé contre les fissures électromagnétiques
conformément à la norme EN 1677-1

RoHS

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence	d	h₁	h₂	h₃ ≈	h₄ ≈	k₁	k₂	k₃	k₄ ≈	Capacité de charge nominale en t (WLL, SF 4:1)

5861-40-R	1.57	4.49	4.13	2.20	1.93	0.35	2.09	1.38	2.76	0.63
5861-46-R	1.81	4.96	4.53	2.09	2.44	0.43	2.24	1.38	2.76	1.5
5861-61-R	2.40	5.83	5.31	2.22	3.09	0.51	2.60	1.57	3.15	2.5
5861-78-R	3.07	7.40	6.77	2.91	3.86	0.63	3.03	1.77	3.98	4
5861-95-R	3.74	9.53	8.78	4.07	4.70	0.75	3.86	2.36	5.39	5
5861-100-R	3.94	10.47	9.53	4.21	5.31	0.94	4.45	2.56	5.71	8

d	h₁	h₂	h₃ ≈	h₄ ≈	k₁	k₂	k₃	k₄ ≈	Capacité de charge nominale en t (WLL, SF 4:1)

1.57	4.49	4.13	2.20	1.93	0.35	2.09	1.38	2.76	0.63
1.81	4.96	4.53	2.09	2.44	0.43	2.24	1.38	2.76	1.5
2.40	5.83	5.31	2.22	3.09	0.51	2.60	1.57	3.15	2.5
3.07	7.40	6.77	2.91	3.86	0.63	3.03	1.77	3.98	4
3.74	9.53	8.78	4.07	4.70	0.75	3.86	2.36	5.39	5
3.94	10.47	9.53	4.21	5.31	0.94	4.45	2.56	5.71	8
