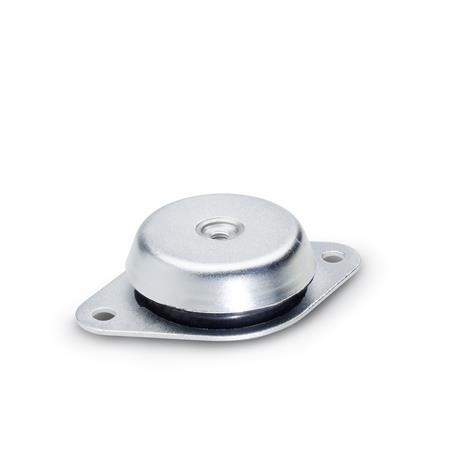

GN 148 Pieds de machine Acier, type insert fileté, avec tampon d'amortissement des vibrations

F₁ = charge statique dans le sens vertical (pression)
F₂ = charge statique dans le sens horizontal (poussée latérale)
s₁ = Compression dans le sens vertical (excursion du ressort) sous une charge de F₁
s₂ = Compression dans le sens horizontal (excursion du ressort) sous une charge de F₂

Rigidité R :
la charge qui provoque la compression des éléments amortisseurs de 1 mm (dureté du ressort)

Équation calculer la rigidité : R = F/S

Les valeurs indiquées dans le tableau peuvent être utilisées pour déterminer le degré d'isolation en fonction de la fréquence des interférences, conformément au principe décrit à la page XYZ.

Les renseignements concernant la capacité de charge sont fournis à titre indicatif et ne sauraient engager notre responsabilité. En règle générale, ces indications ne sauraient tenir lieu de garantie de qualité. C'est à l'utilisateur de déterminer au cas par cas si un produit est adapté à une application donnée.

Pour bien choisir la pièce standard destinée à amortir les vibrations, il convient tout d'abord de comprendre les termes ci-dessous :

La fréquence perturbatrice est la fréquence émise par la machine, par exemple le nombre de coups par minute, mesuré en Hertz, ou la vitesse de rotation de l'arbre principal, mesurée en tours par minute.

La charge statique (exprimée en Newtons) est la charge exercée sur chaque élément antivibratoire. Le poids total d'une machine est divisé par le nombre d'éléments amortisseurs. Dans une configuration optimale, chaque élément supporte la même charge.

Le degré d'isolation (exprimé en pourcentage) correspond à la capacité d'absorption de la fréquence perturbatrice, c'est-à-dire à l'amortissement.

La compression ou course du ressort désigne la variation maximale (exprimée en mm) de la hauteur de l'élément amortisseur.

Le coefficient de raideur (exprimé en Newtons/millimètre) désigne la charge entraînant une variation de 1 mm de la hauteur du ressort.

Exemple basé sur les postulats suivants : Fréquence perturbatrice = 50 Hz ; charge = 120 N ; degré d'isolation souhaité = 90 %

Pour sélectionner un élément antivibratoire adapté, il faut tout d'abord déterminer la compression requise. Cette valeur est indiquée sur l'axe y du graphique, au point où la ligne verticale correspondant à 50 Hz (axe x) croise la courbe caractéristique correspondant au degré d'isolation souhaité de 90 %.
Les valeurs indiquées dans l'exemple permettent d'obtenir une compression de 1 mm.
Une fois la compression ainsi déterminée pour une charge statique donnée, il est possible de calculer le coefficient de raideur requis à l'aide de la formule suivante :

Charge statique F [N] par élément amortisseur / Course du ressort s [mm] = Coefficient de raideur [N/mm] => 120 N / 1 mm = 120 N/mm

Le choix de l'élément amortisseur approprié peut alors être effectué en fonction du coefficient de raideur calculé et de la forme souhaitée. Les coefficients de raideur sont indiqués dans le tableau figurant sur la feuille de normes de chaque modèle. Lors du choix d'un élément amortisseur, il est important de s'assurer que son coefficient de raideur est au moins égal à la valeur calculée.
Dans notre exemple, le choix portera sur un élément antivibratoire répondant à la référence GN 148.3-46-M10-A-60-S et présentant un coefficient de raideur de 138,3 N/mm.
