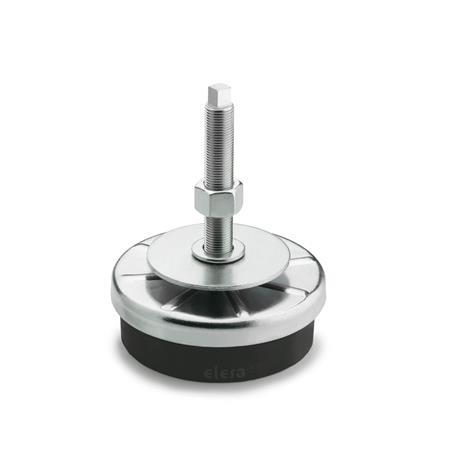

Pieds de machine EN 248

Original design
code: LW.A.

Valeurs de résistance des vis Présentation des différents types d'éléments amortisseurs de vibrations / tampons / tampons en caoutchouc Guide de choix des éléments antivibratoires Caractéristiques du plastique

Description du produit

Les pieds de machine EN 248 ont un élément amortisseur composé en caoutchouc naturel. Ces pieds absorbent les vibrations et les chocs, ce qui améliore la longévité des machines et la réduction de la pollution sonore.

Cela a une influence positive sur la durée de vie d'une machine et contribue à réduire le bruit.

En utilisant les détails relatifs à la charge statique maximale F, la compression maximale admissible et la rigidité d'isolation résultante peuvent être déterminées via la méthode indiquée sur la page XYZ.

Les détails relatifs à la capacité de charge sont des valeurs recommandées non contraignantes, excluant toute responsabilité. Elles ne constituent pas une garantie générale de qualité et d'état. L'utilisateur doit déterminer au cas par cas si un produit est adapté à l'utilisation prévue.

Spécifications

Élément amortisseur de vibrations
Caoutchouc naturel NR

Dureté de 80 Shore A
Noir

Plaque de renforcement / Tête de broche / Plaque de support
Acier, zingué, finition passivé bleu

Broche réglable
Acier

Zingué, finition passivé bleu
Classe 5.8 de résistance à la traction

Écrou à 6 pans ISO 4032
Acier, zingué

RoHS

Pièce sélectionnée

Référence	d₁	d₂	l₁	d₃	d₄	l₂ min.	max.	l₃	l₄	A/F Carré	Charge statique en N	Rigidité en N/mm	compression max. en mm

248-80-M12X1.25-133	3.15	M 12 x 1.25	5.24	2.36	2.83	1.38	1.81	1.26	0.39	0.28	1124 lbf (5000 N)	14275 lbf/in (2500 N/mm)	0.08
248-120-M16X1.5-144	4.72	M 16 x 1.5	5.67	3.15	4.29	1.57	2.01	1.44	0.39	0.35	2248 lbf (10000 N)	22841 lbf/in (4000 N/mm)	0.10
248-160-M20X1.5-188	6.30	M 20 x 1.5	7.40	3.94	5.91	1.97	2.48	1.71	0.39	0.47	4496 lbf (20000 N)	51391 lbf/in (9000 N/mm)	0.09
248-200-M20X1.5-198	7.87	M 20 x 1.5	7.80	5.12	7.32	2.36	2.87	2.15	0.39	0.47	8992 lbf (40000 N)	85652 lbf/in (15000 N/mm)	0.11

d₁	d₂	l₁	d₃	d₄	l₂ min.	max.	l₃	l₄	A/F Carré	Charge statique en N	Rigidité en N/mm	compression max. en mm

3.15	M 12 x 1.25	5.24	2.36	2.83	1.38	1.81	1.26	0.39	0.28	1124 lbf (5000 N)	14275 lbf/in (2500 N/mm)	0.08
4.72	M 16 x 1.5	5.67	3.15	4.29	1.57	2.01	1.44	0.39	0.35	2248 lbf (10000 N)	22841 lbf/in (4000 N/mm)	0.10
6.30	M 20 x 1.5	7.40	3.94	5.91	1.97	2.48	1.71	0.39	0.47	4496 lbf (20000 N)	51391 lbf/in (9000 N/mm)	0.09
7.87	M 20 x 1.5	7.80	5.12	7.32	2.36	2.87	2.15	0.39	0.47	8992 lbf (40000 N)	85652 lbf/in (15000 N/mm)	0.11
