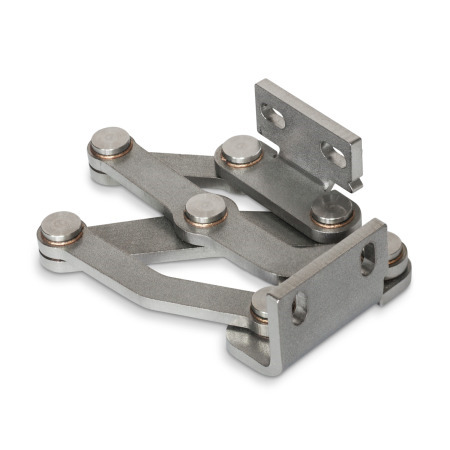

GN 7237 Charnières multi-joints Inox, invisible, avec angle d'ouverture de 180°

Charnières multi-joints GN 7237: Inox, invisible, avec angle d'ouverture de 180°
Type: L - Équerre de montage à gauche
inox

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Présentation des types - Bagues d’arbre Caractéristiques de l'inox Vidéo d'application Notice d'utilisation Options de montage Remarques générales, types, domaines d'application Instructions de montage, informations techniques Accessoires, versions spéciales Feuillet sur les charnières articulées

Description du produit

Les charnières multi-joints GN 7237 sont installées à l'intérieur des brides, hayons et portes pour économiser l'espace et assurer la protection contre le vandalisme. Les charnières ont un angle d'ouverture maximum de 180° qui offre une accessibilité optimale et évite le blocage des routes d'échappement par les portes ouvertes, par exemple.

L'utilisation de ce type de charnière laisse les extérieurs de logement libres de toute connexion qui ne correspond pas à la conception ou qui doit être absolument évitée dans les intérêts d'un nettoyage rapide et facile.

Les charnières multi-joints sont généralement utilisées par paires, ce qui signifie qu'un type L et un type R est utilisé par ouverture. Pour les charges supérieures, par exemple les hayons volumineux, elles peuvent être fournies avec des charnières supplémentaires quel que soit le type.

Spécifications

Charnière
Inox AISI 304NI
Finition mate au tonneauMT

Roulement à friction
Bronze
Auto-lubrification

RoHS

Accessoire

GN 2370 Plaques d'écartement
GN 2372 Plaques d'écartement (with Tapped Holes)
GN 2376 Kits de montage

Sur demande

  • Autres matériaux
  • Autres finitions
  • Autres équerres de montage
  • Autres angles d'ouverture
  • Autres épaisseurs de paroi maximum
  • Autre mouvement de levage
GN 7237 Charnières multi-joint en inox, invisible, avec angle d'ouverture de 180° schéma
Masquer schéma technique
GN 7237 Charnières multi-joint en inox, invisible, avec angle d'ouverture de 180° schéma

Options de pièce / Tableau

Type

LÉquerre de montage à gauche
RÉquerre de montage à droite
Afficher / Masquer colonnes

Métrique

l1dh1h2h3 ≈l2l3l4l5l6l7l8l9m1m2rsxy
1.180.170.300.980.160.770.962.202.872.170.702.830.450.710.161.970.120.670.94
1.570.210.301.100.161.021.422.764.142.931.084.010.630.980.203.090.160.511.16
1.970.260.391.380.161.381.813.635.514.051.555.301.091.180.244.130.200.711.50
2.360.330.491.570.161.572.404.597.074.932.026.781.461.420.315.410.200.751.85

Configuration et prix
Matériau

l1
Type


Finition
Matériau

l1
Type


Finition

Position d'installation - types de pivot

Les charnières articulées peuvent être installées sur le boîtier, fentes de la cornière de fixation perpendiculaires ou parallèles à l'axe de la charnière. Il en résulte les deux types de pivots décrits.
MD7237{St:_}NA-14779-0

Exemples d'utilisation
MD7237{St:_}AN{St:_}14896-0

Options de réglage et de fixation
MD7237{St:_}NA-14788-0

Les charnières articulées peuvent être ajustées sur trois plans pendant l'installation. Cela permet par exemple de régler les tolérances ou d'établir les forces de compression requises par les joints.
Les deux plans peuvent être ajustés à l'aide des fentes parallèles ou perpendiculaires dans les pièces d'angle de fixation. Sur le troisième plan, il est possible de procéder à des corrections de position en utilisant des plaques d'écartement GN 2370.
Les plaques avec trous taraudés GN 2372 ainsi que les plaques avec goujons filetés GN 2376 sont aussi disponibles pour la fixation des charnières. Ces dernières peuvent être soudées ou insérées dans la paroi depuis l'extérieur et fixées en position.
Tous les accessoires sont conçus pour être utilisés avec les deux pièces d'angle de fixation.

Variantes de conception

Les battants, trappes et portes peuvent être montés en saillie ou en biais. Les épaisseurs de paroi et les tailles de courbure maximales pour les constructions en tôle d'acier ci-dessous dépendent de chaque type d'installation.

  1. Pièces d'angle de fixation montées sur le boîtier avec fentes perpendiculaires à l'axe de la charnière :
3a5facfe-6649-489a-bf05-c71426f11aed
Afficher / Masquer colonnes
l1s1 max.b1s2 max.b2 max.s3 max.b3 max.
3071...∞14555
40131...∞24101010
50191...∞34171616
60251...∞44242121

  1. Pièces d'angle de fixation montées sur le boîtier avec fentes parallèles à l'axe de la charnière :
d53d34bc-b2c8-46f9-838d-a546065012f7
Afficher / Masquer colonnes
l1s4 max.b4 max.s5b5 max.s6 max.b6 max.
305141...∞755
409271...∞131010
5017351...∞191616
6023451...∞252121

Les variantes de conception illustrées représentent des conditions d'installation standard. Si la position d'installation de la charnière est modifiée ou si l'une des deux épaisseurs de paroi s ou b est inférieure, les dimensions maximales admissibles changent indépendamment les unes des autres. Dans certains cas, cela permet de travailler avec des épaisseurs de paroi plus importantes que celles spécifiées pour cette même taille de charnière. Une simple vérification de la conception par l'intermédiaire de CAD ou d'une configuration test est donc recommandée.

Exemple d'assemblage
MD7237{St:_}AN-22344-0

Capacité de charge

Les charges maximales applicables aux charnières articulées en inox spécifiées ci-dessous sont valables pour les utilisations standard et servent d'orientation pour les applications différentes. Les forces résultantes entraînent une légère déformation élastique, qui peut être compensée à l'aide des différentes options de réglage, si nécessaire.
7d92dd32-292e-4643-a54a-f44908e37882
Afficher / Masquer colonnes
Capacité de charge maximale
par paire de charnières
l1

FA (axial)

FR (radial)
3022.48 lbf (100 N)67.44 lbf (300 N)
4039.34 lbf (175 N)146 lbf (650 N)
5039.34 lbf (175 N)169 lbf (750 N)
6033.72 lbf (150 N)124 lbf (550 N)

Informations de sécurité

Les indications figurant dans le mode d'emploi doivent être respectées lors de l'installation, de la mise en service et de l'utilisation. Elles sont jointes au produit et fournies sous forme électronique dans la page du produit sur ganternorm.com.

Pièce sélectionnée

Total (net)
Can$191.14
  • En stock: 5 pièces
  • Délai de livraison 5-7 jours: 138 pièces
  • Appeler pour connaître le délai de livraison >138 pièces
Créer une liste de projets
Enregistrer dans les Favoris
Recommander un produit
Notez nos réductions en fonction des quantités commandées (dollars canadiens).
MinMaxPrice
19Can$191.14
1024Can$175.21
2549Can$159.28
≥ 50Can$143.35
Prop 65: Non conforme
AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.584 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
