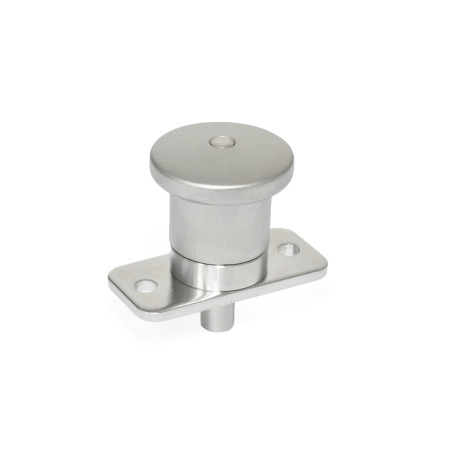

Doigts d'indexage miniatures GN 822.12

Type: BN - Non verrouillable, avec bouton en inox

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Informations sur la capacité de charge Liste des types de doigts d'indexage Tolérances ISO fondamentales Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les doigts d'indexage miniatures GN 822.12 se caractérisent par leurs dimensions réduites.

Sur les types C et CN, le bouton peut être tourné de 30° après le rappel de la goupille d'indexage et la maintenir en position "rentrée" au moyen du verrou d'indexage.

Spécifications

Guide / Goupille de centrage
Inox AISI 316L

Bouton

Plastique, Polyamide (PA) pour Type B / C
Noir, finition mat
Inox AISI 316 pour Type BN / CN
Finition grenaillée mate
Non amovible

Ressort
Inox AISI 316 Ti

RoHS

Sur demande

Avec bouton rouge

GN 822.12 Doigts d'indexage miniatures en inox, verrouillable et non verrouillable, avec embase à visser schéma

Masquer schéma technique

Options de pièce / Tableau

Type

B	Non verrouillable, avec bouton en plastique
BN	Non verrouillable, avec bouton en inox
C	Verrouillable, avec bouton en plastique
CN	Verrouillable, avec bouton en inox

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁ Goupille h9 Alésage +0.001/+0.008	l₁		b₁	b₂	d₂	d₃	d₄	k	l₂	l₃	l₄	l₅ Course	Charge du ressort ≈ Initiale	Finale

0.157	0.20	0.39	1.38	0.59	0.315	0.83	0.17	0.98	0.81	0.08	0.08	0.20	0.90 lbf (4 N)	2.47 lbf (11 N)
0.197	0.24	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
0.236	0.24	0.47	1.57	0.71	0.394	0.98	0.17	1.18	1.00	0.10	0.08	0.24	1.35 lbf (6 N)	3.15 lbf (14 N)
0.315	0.39	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)
0.394	0.39	0.79	1.97	0.91	0.551	1.30	0.21	1.50	1.38	0.10	0.12	0.39	2.47 lbf (11 N)	7.19 lbf (32 N)

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$36.53

Disponible sous 1 - 2 semaines

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$36.53
50	99	Can$33.49
100	249	Can$30.44
≥ 250		Can$27.40

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.052 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
