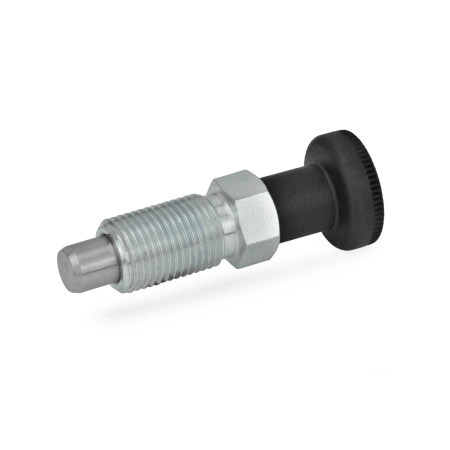

Doigts d'indexage GN 717

Type: B - Non verrouillable, sans contre-écrou

Liste des types de doigts d'indexage Informations sur la capacité de charge Caractéristiques de l'inox Caractéristiques du plastique Filetage ISO métrique DIN 13 Filetage fin métrique ISO

Description du produit

Les doigts d'indexage GN 717 se caractérisent par des dimensions réduites. Ces doigts d'indexage sont universellement utilisables car ils éliminent les désalignements et les erreurs de positionnement des alésages d'indexage correspondants.

Le type C / CK avec position de repos est utilisé pour les applications où le doigt doit rester dans sa position rétractée.
Lors du montage, les couples de serrage maximaux indiqués dans le tableau ne doivent pas être dépassés lors de la fixation du contre-écrou.

Spécifications

Corps fileté
- AcierST
- Zingué, finition passivée bleue

Goupille de centrage
Inox, norme européenne n° 1.4305 (AISI 303)

Ressort
Inox, norme européenne n° 14310
(AISI 301)

Bouton champignon en plastique
Technopolymère (Polyamide PA)
- Résistant aux températures jusqu'à 230 °F (110 °C)
- noir, finition mate
- Non amovible

RoHS

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence B - Non verrouillable, sans contre-écrou	Référence BK - Non verrouillable, avec contre-écrou	Référence C - Verrouillable, sans contre-écrou	Référence CK - Verrouillable, avec contre-écrou	d₁ Poussoir -0.002 Alésage +0.001/+0.003	d₂	d₄	e	l₁	l₂	l₃	l₄	l₅ min.	l₆	l₇	A/F	couple de serrage max. enNm	Ressort charge ≈ initiale	finale


717-5-3/8X16-B-ST	717-5-3/8X16-BK-ST	717-5-3/8X16-C-ST	717-5-3/8X16-CK-ST	0.197 -0.002 / +0.001/+0.003	3/8 x 16	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
717-6-1/2X13-B-ST	717-6-1/2X13-BK-ST	717-6-1/2X13-C-ST	717-6-1/2X13-CK-ST	0.236 -0.002 / +0.001/+0.003	1/2 x 13	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
717-8-5/8X11-B-ST	717-8-5/8X11-BK-ST	717-8-5/8X11-C-ST	717-8-5/8X11-CK-ST	0.315 -0.002 / +0.001/+0.003	5/8 x 11	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
717-10-5/8X11-B-ST	717-10-5/8X11-BK-ST	717-10-5/8X11-C-ST	717-10-5/8X11-CK-ST	0.394 -0.002 / +0.001/+0.003	5/8 x 11	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)
717-3-M6-B-ST	717-3-M6-BK-ST	717-3-M6-C-ST	717-3-M6-CK-ST	0.118 -0.002 / +0.001/+0.003	M 6	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
717-3-M6X0.75-B-ST	717-3-M6X0.75-BK-ST	717-3-M6X0.75-C-ST	717-3-M6X0.75-CK-ST	0.118 -0.002 / +0.001/+0.003	M 6 x 0.75	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	3	0.67 lbf (3 N)	2.70 lbf (12 N)
717-4-M6-B-ST	717-4-M6-BK-ST	717-4-M6-C-ST	717-4-M6-CK-ST	0.157 -0.002 / +0.001/+0.003	M 6	0.47	0.27	1.20	0.16	0.47	0.18	0.39	1.30	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
717-4-M8X1-B-ST	717-4-M8X1-BK-ST	717-4-M8X1-C-ST	717-4-M8X1-CK-ST	0.157 -0.002 / +0.001/+0.003	M 8 x 1	0.63	0.36	1.56	0.18	0.63	0.24	0.53	1.69	0.37	0.31	8	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M8-B-ST	717-5-M8-BK-ST	717-5-M8-C-ST	717-5-M8-CK-ST	0.197 -0.002 / +0.001/+0.003	M 8	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M8X1-B-ST	717-5-M8X1-BK-ST	717-5-M8X1-C-ST	717-5-M8X1-CK-ST	0.197 -0.002 / +0.001/+0.003	M 8 x 1	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M10X1-B-ST	717-5-M10X1-BK-ST	717-5-M10X1-C-ST	717-5-M10X1-CK-ST	0.197 -0.002 / +0.001/+0.003	M 10 x 1	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
717-6-M10-B-ST	717-6-M10-BK-ST	717-6-M10-C-ST	717-6-M10-CK-ST	0.236 -0.002 / +0.001/+0.003	M 10	0.71	0.45	1.93	0.24	0.79	0.30	0.67	2.05	0.41	0.39	15	1.12 lbf (5 N)	4.72 lbf (21 N)
717-6-M12X1.5-B-ST	717-6-M12X1.5-BK-ST	717-6-M12X1.5-C-ST	717-6-M12X1.5-CK-ST	0.236 -0.002 / +0.001/+0.003	M 12 x 1.5	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
717-8-M12-B-ST	717-8-M12-BK-ST	717-8-M12-C-ST	717-8-M12-CK-ST	0.315 -0.002 / +0.001/+0.003	M 12	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
717-8-M12X1.5-B-ST	717-8-M12X1.5-BK-ST	717-8-M12X1.5-C-ST	717-8-M12X1.5-CK-ST	0.315 -0.002 / +0.001/+0.003	M 12 x 1.5	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
717-8-M16X1.5-B-ST	717-8-M16X1.5-BK-ST	717-8-M16X1.5-C-ST	717-8-M16X1.5-CK-ST	0.315 -0.002 / +0.001/+0.003	M 16 x 1.5	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
717-10-M16X1.5-B-ST	717-10-M16X1.5-BK-ST	717-10-M16X1.5-C-ST	717-10-M16X1.5-CK-ST	0.394 -0.002 / +0.001/+0.003	M 16 x 1.5	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)

d₁ Poussoir -0.002 Alésage +0.001/+0.003	d₂	d₄	e	l₁	l₂	l₃	l₄	l₅ min.	l₆	l₇	A/F	couple de serrage max. enNm	Ressort charge ≈ initiale	finale

0.197	3/8 x 16	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
0.236	1/2 x 13	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
0.315	5/8 x 11	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
0.394	5/8 x 11	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)

d₁ Poussoir -0.002 Alésage +0.001/+0.003	d₂	d₄	e	l₁	l₂	l₃	l₄	l₅ min.	l₆	l₇	A/F	couple de serrage max. enNm	Ressort charge ≈ initiale	finale

0.118	M 6	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
0.118	M 6 x 0.75	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	3	0.67 lbf (3 N)	2.70 lbf (12 N)
0.157	M 6	0.47	0.27	1.20	0.16	0.47	0.18	0.39	1.30	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
0.157	M 8 x 1	0.63	0.36	1.56	0.18	0.63	0.24	0.53	1.69	0.37	0.31	8	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 8	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 8 x 1	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 10 x 1	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
0.236	M 10	0.71	0.45	1.93	0.24	0.79	0.30	0.67	2.05	0.41	0.39	15	1.12 lbf (5 N)	4.72 lbf (21 N)
0.236	M 12 x 1.5	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
0.315	M 12	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
0.315	M 12 x 1.5	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
0.315	M 16 x 1.5	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
0.394	M 16 x 1.5	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)
