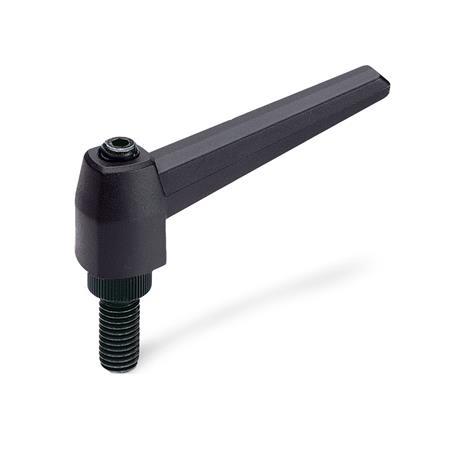

Manettes indexables EN 500

Original design
code: MR-p

Description du produit

Manettes indexables EN 500 se sont révélés idéaux lorsque des pièces doivent être serrées dans un espace restreint ou dans une position particulière du levier. L'insert est relié au levier par des crans qui peuvent être facilement désengagés.

En tirant le levier vers le haut, on désengage les dentelures, ce qui permet de le faire pivoter jusqu'à la position de serrage idéale. Lorsque l'on relâche le levier, les dentures correspondantes du levier et de l'insert se réenclenchent automatiquement grâce à un ressort et à une vis qui maintiennent l'ensemble en place.

Résistant aux solvants, huiles, graisses et autres agents chimiques.

Spécifications

Corps de manette
Plastique, Polyamide (PA)

Renforcé de fibre de verre
Température de fonctionnement
-22 °F à +266 °F (-30 °C à +130 °C)
Noir, RAL 9005, finition mateSW

Insert
Plastique, Polyamide (PA)

Renforcé de fibre de verre
Noir
Goujon fileté / vis de retenue
Acier, finition noirci

RoHS

Sur demande

Différentes couleurs

Pièce sélectionnée

Référence SW	l₁	d₁	l₂ Longueur du filetage	d₂	d₃	d₄	h₁	h₂	h₃	h₄ Course


500-42-M5-10-SW	1.65	M 5	0.39	0.47	0.71	0.63	1.06	0.24	1.26	0.14
500-42-M5-16-SW	1.65	M 5	0.63	0.47	0.71	0.63	1.06	0.24	1.26	0.14
500-42-M5-20-SW	1.65	M 5	0.79	0.47	0.71	0.63	1.06	0.24	1.26	0.14
500-42-M6-10-SW	1.65	M 6	0.39	0.47	0.71	0.63	1.06	0.24	1.26	0.14
500-42-M6-16-SW	1.65	M 6	0.63	0.47	0.71	0.63	1.06	0.24	1.26	0.14
500-42-M6-20-SW	1.65	M 6	0.79	0.47	0.71	0.63	1.06	0.24	1.26	0.14
6N25EA5K	1.65	M 6	0.98	0.47	0.71	0.63	1.06	0.24	1.26	0.14
500-42-M6-30-SW	1.65	M 6	1.18	0.47	0.71	0.63	1.06	0.24	1.26	0.14
500-42-M6-40-SW	1.65	M 6	1.57	0.47	0.71	0.63	1.06	0.24	1.26	0.14
500-63-M6-10-SW	2.48	M 6	0.39	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M6-16-SW	2.48	M 6	0.63	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M6-20-SW	2.48	M 6	0.79	0.59	0.91	0.79	1.34	0.31	1.69	0.16
6N25EA6K	2.48	M 6	0.98	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M6-30-SW	2.48	M 6	1.18	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M6-40-SW	2.48	M 6	1.57	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M8-16-SW	2.48	M 8	0.63	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M8-20-SW	2.48	M 8	0.79	0.59	0.91	0.79	1.34	0.31	1.69	0.16
8N25EA6K	2.48	M 8	0.98	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M8-30-SW	2.48	M 8	1.18	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M8-35-SW	2.48	M 8	1.38	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M8-40-SW	2.48	M 8	1.57	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M8-45-SW	2.48	M 8	1.77	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M8-50-SW	2.48	M 8	1.97	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-63-M8-60-SW	2.48	M 8	2.36	0.59	0.91	0.79	1.34	0.31	1.69	0.16
500-80-M10-20-SW	3.15	M 10	0.79	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M10-25-SW	3.15	M 10	0.98	0.75	1.10	0.94	1.65	0.39	2.13	0.16
10N30EA7K	3.15	M 10	1.18	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M10-35-SW	3.15	M 10	1.38	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M10-40-SW	3.15	M 10	1.57	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M10-50-SW	3.15	M 10	1.97	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M10-60-SW	3.15	M 10	2.36	0.75	1.10	0.94	1.65	0.39	2.13	0.16
10N70EA7K	3.15	M 10	2.76	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M12-20-SW	3.15	M 12	0.79	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M12-25-SW	3.15	M 12	0.98	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M12-30-SW	3.15	M 12	1.18	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M12-35-SW	3.15	M 12	1.38	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M12-40-SW	3.15	M 12	1.57	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M12-50-SW	3.15	M 12	1.97	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M12-60-SW	3.15	M 12	2.36	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M12-70-SW	3.15	M 12	2.76	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-80-M12-80-SW	3.15	M 12	3.15	0.75	1.10	0.94	1.65	0.39	2.13	0.16
500-100-M12-30-SW	3.94	M 12	1.18	0.98	1.30	1.22	1.89	0.47	2.56	0.20
12N50EA8K	3.94	M 12	1.97	0.98	1.30	1.22	1.89	0.47	2.56	0.20
500-100-M12-70-SW	3.94	M 12	2.76	0.98	1.30	1.22	1.89	0.47	2.56	0.20
500-100-M16-30-SW	3.94	M 16	1.18	0.98	1.30	1.22	1.89	0.47	2.56	0.20
500-100-M16-50-SW	3.94	M 16	1.97	0.98	1.30	1.22	1.89	0.47	2.56	0.20
500-100-M16-70-SW	3.94	M 16	2.76	0.98	1.30	1.22	1.89	0.47	2.56	0.20

l₁	d₁	l₂ Longueur du filetage	d₂	d₃	d₄	h₁	h₂	h₃	h₄ Course

1.65	M 5	0.39	0.63	0.79	-	-	-	-	-	-	0.47	0.71	0.63	1.06	0.24	1.26	0.14
1.65	M 6	0.39	0.63	0.79	0.98	1.18	1.57	-	-	-	0.47	0.71	0.63	1.06	0.24	1.26	0.14
2.48	M 6	0.39	0.63	0.79	0.98	1.18	1.57	-	-	-	0.59	0.91	0.79	1.34	0.31	1.69	0.16
2.48	M 8	0.63	0.79	0.98	1.18	1.38	1.57	1.77	1.97	2.36	0.59	0.91	0.79	1.34	0.31	1.69	0.16
3.15	M 10	0.79	0.98	1.18	1.38	1.57	1.97	2.36	2.76	-	0.75	1.10	0.94	1.65	0.39	2.13	0.16
3.15	M 12	0.79	0.98	1.18	1.38	1.57	1.97	2.36	2.76	3.15	0.75	1.10	0.94	1.65	0.39	2.13	0.16
3.94	M 12	1.18	1.97	2.76	-	-	-	-	-	-	0.98	1.30	1.22	1.89	0.47	2.56	0.20
3.94	M 16	1.18	1.97	2.76	-	-	-	-	-	-	0.98	1.30	1.22	1.89	0.47	2.56	0.20

Référence

Total (net)

Can$8.33

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	19	Can$8.33
20	499	Can$8.03
500	999	Can$7.57
≥ 1000		Can$6.82

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.033 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
