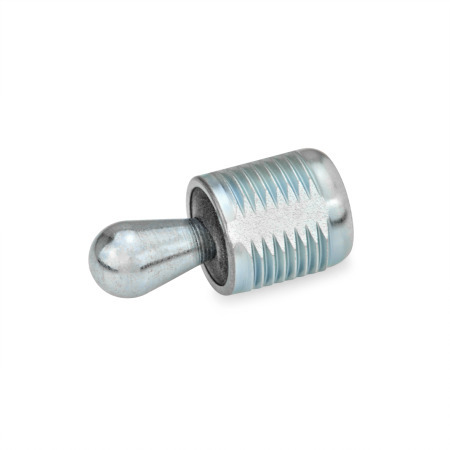

Les poussoirs à pression latérale de charge du ressort GN 713 sont des éléments versatiles et pratiques pour maintenir, positionner et serrer les pièces.
Ils éliminent les alternatives coûteuses, permettent d'économiser de l'espace et sont faciles à installer. La hauteur saillante du patin peut être réglée avec le corps fileté.
Pour faciliter le montage, un outil adéquat GN 713.1 ... est disponible (voir le tableau).
Spécifications
Logement
Acier, zingué, finition passivé bleu
Poussoir à pression
Acier pour type SA / SB
Durci
Zingué, finition passivé bleu
Plastique, Polyacétal (POM) pour type KA / KB
Ressort de pression
Force de poussée latérale faible
Inox AISI 301
Force de poussée latérale moyenne
Acier à ressort finition noirci
Force de poussée latérale élevée
Acier à ressort zingué, finition passivé bleu
La combinaison de filtre ne génère aucun résultat.
Configuration et prix
Instructions techniques et de montage
w = Mouvement du poussoir
F = Poussée latérale en N
F0 = Poussée initiale
1,1 x F0 = Poussée finale
a2 - a1 = Plage de serrage pour une pièce
x = Distance avec l'axe - point de poussée à w/2
x1 pour le point de poussée le plus haut (a1)
x2 pour le point de poussée le plus bas (a2)
l0 = distance avec la butée - alésage de la bague de poussée
l0 = lm + x
lm = longueur moyenne de la pièce (lmax + lmin) / 2
Pour les points de contact (hauteur de la pièce) entre a1 et a2, utilisez une valeur x située entre x1 et x2 (interpolation).
En respectant les valeurs ci-dessus, tout le mouvement du poussoir à pression latérale recouvrera la tolérance de la pièce.
Si la position du trou de montage est déterminée comme indiqué, le poussoir à pression latérale pourra se déplacer entièrement pour compenser la tolérance de la pièce.
Dans le premier cas, la force de serrage latérale associée à une traction vers le bas permet de plaquer la pièce contre la surface de contact.
Il est recommandé d'utiliser un outil de montage GN 715.1 ou GN 713.1 lors de l'installation.
Les douilles excentriques GN 715.2 facilitent le montage des poussoirs à pression latérale GN 714 / GN 715. Permettant de régler les poussoirs à pression latérale dans la position de serrage la plus favorable, ils permettent notamment de compenser les tolérances particulièrement importantes d'une pièce.
