Poussoirs à pression latérale GN 715

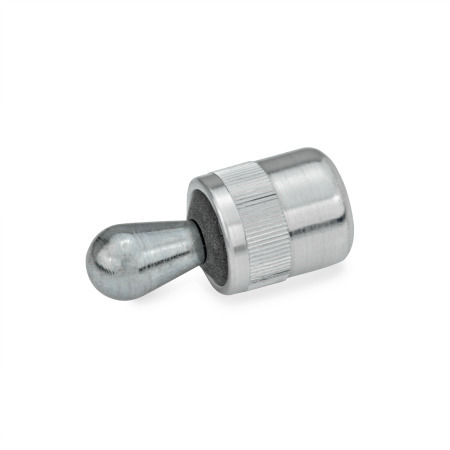

Type: SB - Poussoir à pression en acier, avec joint

Fiche standard GN 715 Imprimer cette page Tolérances ISO fondamentales Caractéristiques du plastique

Description du produit

Les poussoirs à pression latérale de charge du ressort GN 715 sont des éléments versatiles et pratiques pour maintenir, positionner et serrer les pièces.

Ils éliminent les alternatives coûteuses, permettent d'économiser de l'espace et sont faciles à installer. Le corps moleté requiert uniquement une tolérance de trou de H8.

La version avec joint est utilisée dans les applications impliquant un fluide ou un liquide.

Pour faciliter l'insertion, un outil adéquat GN 715.1 est disponible.

Spécifications

Logement
Aluminium, blanc

Poussoir à pression

Acier pour type SA / SB
- durci
- zingué, finition passivé bleu
Plastique pour type KA / KB
Polyacétal (PO

Ressort de pression

Force de poussée latérale faible
Inox AISI 301
Force de poussée latérale moyenne
Acier à ressort noirci
Force de poussée latérale élevée
Acier à ressort zingué, finition passivé bleu

Joint
Caoutchouc chloroprène (CR)

RoHS

Accessoire

Douilles excentriques GN 715.2
Outils de montage GN 715.1

GN 715 Poussoirs à pression latérale en aluminium, de type poussoir schéma

Masquer schéma technique

Options de pièce / Tableau

Type

SA	Poussoir à pression en acier, sans joint
KA	Poussoir à pression technopolymère, sans joint
SB	Poussoir à pression en acier, avec joint
KB	Poussoir à pression technopolymère, avec joint

Référence SA - Poussoir à pression en acier, sans joint	Référence KA - Poussoir à pression technopolymère, sans joint	Référence SB - Poussoir à pression en acier, avec joint	Référence KB - Poussoir à pression technopolymère, avec joint	d₁	Force de poussée latérale F Type SA / SB	Patin en plastique Type KA / KB	d₂	l₁ -0.04 Type SA / KA	l₁ -0.08 Type SB / KB	l₂ ±0.02 Type SA / KA	Type SB / KB	l₃ ±0.02 Type SA / KA	Type SB / KB	w	N° de code pour outil de montage


715-3-1/4-10-SA				0.12	2.25 lbf (10 N)	-	1/4	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
	715-3-1/4-10-KA			0.12	-	2.25 lbf (10 N)	1/4	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-1/4-10-SB		0.12	2.25 lbf (10 N)	-	1/4	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
			715-3-1/4-10-KB	0.12	-	2.25 lbf (10 N)	1/4	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-3-1/4-20-SA				0.12	4.50 lbf (20 N)	-	1/4	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-1/4-20-SB		0.12	4.50 lbf (20 N)	-	1/4	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-3-1/4-40-SA				0.12	8.99 lbf (40 N)	-	1/4	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-1/4-40-SB		0.12	8.99 lbf (40 N)	-	1/4	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-5-7/16-20-SA				0.20	4.50 lbf (20 N)	-	7/16	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
	715-5-7/16-20-KA			0.20	-	4.50 lbf (20 N)	7/16	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-7/16-20-SB		0.20	4.50 lbf (20 N)	-	7/16	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
			715-5-7/16-20-KB	0.20	-	4.50 lbf (20 N)	7/16	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-5-7/16-50-SA				0.20	11.24 lbf (50 N)	-	7/16	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-7/16-50-SB		0.20	11.24 lbf (50 N)	-	7/16	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-5-7/16-100-SA				0.20	22.48 lbf (100 N)	-	7/16	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-7/16-100-SB		0.20	22.48 lbf (100 N)	-	7/16	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-6-7/16-40-SA				0.24	8.99 lbf (40 N)	-	7/16	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
	715-6-7/16-40-KA			0.24	-	8.99 lbf (40 N)	7/16	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-7/16-40-SB		0.24	8.99 lbf (40 N)	-	7/16	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
			715-6-7/16-40-KB	0.24	-	8.99 lbf (40 N)	7/16	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-6-7/16-75-SA				0.24	16.86 lbf (75 N)	-	7/16	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-7/16-75-SB		0.24	16.86 lbf (75 N)	-	7/16	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-6-7/16-100-SA				0.24	22.48 lbf (100 N)	-	7/16	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-7/16-100-SB		0.24	22.48 lbf (100 N)	-	7/16	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-8-1/2-50-SA				0.31	11.24 lbf (50 N)	-	1/2	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
	715-8-1/2-50-KA			0.31	-	11.24 lbf (50 N)	1/2	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-1/2-50-SB		0.31	11.24 lbf (50 N)	-	1/2	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
			715-8-1/2-50-KB	0.31	-	11.24 lbf (50 N)	1/2	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-8-1/2-100-SA				0.31	22.48 lbf (100 N)	-	1/2	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-1/2-100-SB		0.31	22.48 lbf (100 N)	-	1/2	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-8-1/2-150-SA				0.31	33.72 lbf (150 N)	-	1/2	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-1/2-150-SB		0.31	33.72 lbf (150 N)	-	1/2	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-10-5/8-100-SA				0.39	22.48 lbf (100 N)	-	5/8	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
	715-10-5/8-100-KA			0.39	-	22.48 lbf (100 N)	5/8	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-5/8-100-SB		0.39	22.48 lbf (100 N)	-	5/8	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
			715-10-5/8-100-KB	0.39	-	22.48 lbf (100 N)	5/8	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
715-10-5/8-150-SA				0.39	33.72 lbf (150 N)	-	5/8	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-5/8-150-SB		0.39	33.72 lbf (150 N)	-	5/8	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
715-10-5/8-205-SA				0.39	46.09 lbf (205 N)	-	5/8	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-5/8-205-SB		0.39	46.09 lbf (205 N)	-	5/8	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
715-3-6-10-SA				0.12	2.25 lbf (10 N)	-	6	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
	715-3-6-10-KA			0.12	-	2.25 lbf (10 N)	6	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-6-10-SB		0.12	2.25 lbf (10 N)	-	6	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
			715-3-6-10-KB	0.12	-	2.25 lbf (10 N)	6	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-3-6-20-SA				0.12	4.50 lbf (20 N)	-	6	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-6-20-SB		0.12	4.50 lbf (20 N)	-	6	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-3-6-40-SA				0.12	8.99 lbf (40 N)	-	6	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-6-40-SB		0.12	8.99 lbf (40 N)	-	6	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-5-10-20-SA				0.20	4.50 lbf (20 N)	-	10	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
	715-5-10-20-KA			0.20	-	4.50 lbf (20 N)	10	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-10-20-SB		0.20	4.50 lbf (20 N)	-	10	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
			715-5-10-20-KB	0.20	-	4.50 lbf (20 N)	10	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-5-10-50-SA				0.20	11.24 lbf (50 N)	-	10	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-10-50-SB		0.20	11.24 lbf (50 N)	-	10	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-5-10-100-SA				0.20	22.48 lbf (100 N)	-	10	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-10-100-SB		0.20	22.48 lbf (100 N)	-	10	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-6-10-40-SA				0.24	8.99 lbf (40 N)	-	10	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
	715-6-10-40-KA			0.24	-	8.99 lbf (40 N)	10	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-10-40-SB		0.24	8.99 lbf (40 N)	-	10	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
			715-6-10-40-KB	0.24	-	8.99 lbf (40 N)	10	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-6-10-75-SA				0.24	16.86 lbf (75 N)	-	10	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-10-75-SB		0.24	16.86 lbf (75 N)	-	10	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-6-10-100-SA				0.24	22.48 lbf (100 N)	-	10	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-10-100-SB		0.24	22.48 lbf (100 N)	-	10	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-8-12-50-SA				0.31	11.24 lbf (50 N)	-	12	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
	715-8-12-50-KA			0.31	-	11.24 lbf (50 N)	12	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-12-50-SB		0.31	11.24 lbf (50 N)	-	12	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
			715-8-12-50-KB	0.31	-	11.24 lbf (50 N)	12	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-8-12-100-SA				0.31	22.48 lbf (100 N)	-	12	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-12-100-SB		0.31	22.48 lbf (100 N)	-	12	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-8-12-150-SA				0.31	33.72 lbf (150 N)	-	12	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-12-150-SB		0.31	33.72 lbf (150 N)	-	12	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-10-16-100-SA				0.39	22.48 lbf (100 N)	-	16	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
	715-10-16-100-KA			0.39	-	22.48 lbf (100 N)	16	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-16-100-SB		0.39	22.48 lbf (100 N)	-	16	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
			715-10-16-100-KB	0.39	-	22.48 lbf (100 N)	16	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
715-10-16-150-SA				0.39	33.72 lbf (150 N)	-	16	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-16-150-SB		0.39	33.72 lbf (150 N)	-	16	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
715-10-16-205-SA				0.39	46.09 lbf (205 N)	-	16	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-16-205-SB		0.39	46.09 lbf (205 N)	-	16	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

d₁	Force de poussée latérale F Type SA / SB			Patin en plastique Type KA / KB	d₂	l₁ -0.04 Type SA / KA	l₁ -0.08 Type SB / KB	l₂ ±0.02 Type SA / KA	Type SB / KB	l₃ ±0.02 Type SA / KA	Type SB / KB	w	N° de code pour outil de montage

0.12	2.25 lbf (10 N)	4.50 lbf (20 N)	8.99 lbf (40 N)	2.25 lbf (10 N)	1/4	0.28	0.30	0.16	0.16	0.10	0.10	0.02	GN 715.1-3
0.20	4.50 lbf (20 N)	11.24 lbf (50 N)	22.48 lbf (100 N)	4.50 lbf (20 N)	7/16	0.43	0.47	0.26	0.25	0.17	0.15	0.03	GN 715.1-5.6
0.24	8.99 lbf (40 N)	16.86 lbf (75 N)	22.48 lbf (100 N)	8.99 lbf (40 N)	7/16	0.43	0.47	0.42	0.41	0.30	0.29	0.04	GN 715.1-5.6
0.31	11.24 lbf (50 N)	22.48 lbf (100 N)	33.72 lbf (150 N)	11.24 lbf (50 N)	1/2	0.53	0.57	0.54	0.52	0.38	0.36	0.05	GN 715.1-8
0.39	22.48 lbf (100 N)	33.72 lbf (150 N)	46.09 lbf (205 N)	22.48 lbf (100 N)	5/8	0.71	0.73	0.66	0.65	0.46	0.45	0.06	GN 715.1-10

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	Force de poussée latérale F Type SA / SB			Patin en plastique Type KA / KB	d₂	l₁ -0.04 Type SA / KA	l₁ -0.08 Type SB / KB	l₂ ±0.02 Type SA / KA	Type SB / KB	l₃ ±0.02 Type SA / KA	Type SB / KB	w	N° de code pour outil de montage

0.12	2.25 lbf (10 N)	4.50 lbf (20 N)	8.99 lbf (40 N)	2.25 lbf (10 N)	6	0.28	0.30	0.16	0.16	0.10	0.10	0.02	GN 715.1-3
0.20	4.50 lbf (20 N)	11.24 lbf (50 N)	22.48 lbf (100 N)	4.50 lbf (20 N)	10	0.43	0.47	0.26	0.25	0.17	0.15	0.03	GN 715.1-5.6
0.24	8.99 lbf (40 N)	16.86 lbf (75 N)	22.48 lbf (100 N)	8.99 lbf (40 N)	10	0.43	0.47	0.42	0.41	0.30	0.29	0.04	GN 715.1-5.6
0.31	11.24 lbf (50 N)	22.48 lbf (100 N)	33.72 lbf (150 N)	11.24 lbf (50 N)	12	0.53	0.57	0.54	0.52	0.38	0.36	0.05	GN 715.1-8
0.39	22.48 lbf (100 N)	33.72 lbf (150 N)	46.09 lbf (205 N)	22.48 lbf (100 N)	16	0.71	0.73	0.66	0.65	0.46	0.45	0.06	GN 715.1-10

Configuration et prix

Instructions techniques et de montage


				w = Mouvement du poussoir F = Poussée latérale en N F₀ = Poussée initiale 1,1 x F₀ = Poussée finale a₂ - a₁ = Plage de serrage pour une pièce x = Distance avec l'axe - point de poussée à w/2 x₁ pour le point de poussée le plus haut (a₁) x₂ pour le point de poussée le plus bas (a₂) l₀ = distance avec la butée - alésage de la bague de poussée l₀ = l_m + x l_m = longueur moyenne de la pièce (l_max + l_min) / 2 Pour les points de contact (hauteur de la pièce) entre a₁ et a₂, utilisez une valeur x située entre x₁ et x₂ (interpolation).
				En respectant les valeurs ci-dessus, tout le mouvement du poussoir à pression latérale recouvrera la tolérance de la pièce.
Si la position du trou de montage est déterminée comme indiqué, le poussoir à pression latérale pourra se déplacer entièrement pour compenser la tolérance de la pièce. Dans le premier cas, la force de serrage latérale associée à une traction vers le bas permet de plaquer la pièce contre la surface de contact.

Il est recommandé d'utiliser un outil de montage GN 715.1 ou GN 713.1 lors de l'installation. Les douilles excentriques GN 715.2 facilitent le montage des poussoirs à pression latérale GN 714 / GN 715. Permettant de régler les poussoirs à pression latérale dans la position de serrage la plus favorable, ils permettent notamment de compenser les tolérances particulièrement importantes d'une pièce.

Pièce sélectionnée

Référence

Total (net)

Can$6.85

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$6.85
50	99	Can$6.28
100	249	Can$5.71
≥ 250		Can$5.13

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.001 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
