GN 40 Pieds de machine Acier, zingué, avec douille taraudée ou goujon fileté

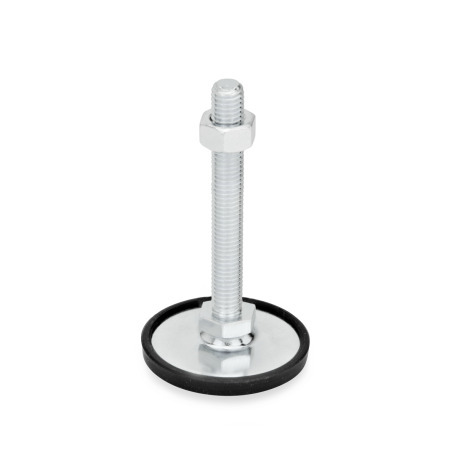

Pieds de machine GN 40: Acier, zingué, avec douille taraudée ou goujon fileté

Type (Base): A1 - Caoutchouc clipsé, noir
Version (goujon / douille): SK - Avec écrou externe hexagonal externe en bas

Description du produit

Les pieds de machine GN 40 sont des composants simples et économiques.

La capacité de charge statique de ces pieds est limitée en raison de la capacité de charge acceptable du goujon.
Les valeurs indiquées dans le tableau supposent une charge de compression linéaire, perpendiculaire au pied. Les facteurs de contrainte de flexion et de déformation que l'on trouve souvent dans l'application réelle réduisent la capacité de charge du goujon et doivent être compensés en conséquence.

Pour s'assurer que la taille du pied de mise à niveau soit correcte, divisez le poids de la machine par le nombre de pieds requis. Cela équivaudra au nombre de livres ou à la charge par pied de machine.

Spécifications

Plaque de base
Acier, zingué, finition passivée bleue

Goujon fileté, douille taraudée et écrou à 6 pans ISO 4032
Acier, zingué, finition passivée bleue

Capuchon de base en plastique
- clipsé
- Noir, Santoprene® (TPE)
  Dureté 80 ≈ Shore A

Tampon en caoutchouc
- Vulcanisé, anti-dérapant
- Noir, Perbunan® (NBR)
  Dureté 70 ± Shore A

Toutes les tailles de goujons filetés pivotent jusqu'à 6 degrés

RoHS

Sur demande

Type B0

GN 40 Acier, pieds de machine zingués, avec douille taraudée ou goujon fileté schéma

Masquer schéma technique

Options de pièce / Tableau

Type (base)

B0	Sans sous-couche en caoutchouc, avec 2 trous de montage
A0	Sans sous-couche en caoutchouc
A1	Caoutchouc clipsé, noir
A3	Avec sous-couche en caoutchouc, vulcanisé, noir

Version (goujon / douille)

S	Sans écrou hexagonal externe en bas
SK	Avec écrou externe hexagonal externe en bas
U	Sans écrou hexagonal interne en haut, réglage par clé plate en bas
UK	Avec écrou hexagonal interne en haut, réglage par clé plate en bas
X	Modèle avec douille six pans creux hexagonale externe filetée

Référence X - Modèle avec douille six pans creux hexagonale externe filetée	d₁	d₂	l₁ Version S / SK	Version U / UK	l₇ Version X	d₃	h₁	h₆	m	s

40-40-5/16X18-25-B0-X	1.57	5/16 x 18	-	-	0.98	0.21	0.08	-	1.18	-
40-40-5/16X18-25-A0-X	1.57	5/16 x 18	-	-	0.98	-	0.08	-	1.18	-
40-40-5/16X18-25-A1-X	1.57	5/16 x 18	-	-	0.98	-	0.08	-	1.18	0.06
40-40-5/16X18-25-A3-X	1.57	5/16 x 18	-	-	0.98	-	0.08	0.14	1.18	-
40-40-3/8X16-28-B0-X	1.57	3/8 x 16	-	-	1.10	0.21	0.08	-	1.18	-
40-40-3/8X16-28-A0-X	1.57	3/8 x 16	-	-	1.10	-	0.08	-	1.18	-
40-40-3/8X16-28-A1-X	1.57	3/8 x 16	-	-	1.10	-	0.08	-	1.18	0.06
40-40-3/8X16-28-A3-X	1.57	3/8 x 16	-	-	1.10	-	0.08	0.14	1.18	-
40-40-1/2X13-31-B0-X	1.57	1/2 x 13	-	-	1.22	0.21	0.08	-	1.18	-
40-40-1/2X13-31-A0-X	1.57	1/2 x 13	-	-	1.22	-	0.08	-	1.18	-
40-40-1/2X13-31-A1-X	1.57	1/2 x 13	-	-	1.22	-	0.08	-	1.18	0.06
40-40-1/2X13-31-A3-X	1.57	1/2 x 13	-	-	1.22	-	0.08	0.14	1.18	-
40-40-5/8X11-37-A0-X	1.57*	5/8 x 11	-	-	1.46	-	0.08	-	1.18	-
40-40-5/8X11-37-A1-X	1.57*	5/8 x 11	-	-	1.46	-	0.08	-	1.18	0.06
40-40-5/8X11-37-A3-X	1.57*	5/8 x 11	-	-	1.46	-	0.08	0.14	1.18	-
40-50-5/16X18-25-B0-X	1.97	5/16 x 18	-	-	0.98	0.26	0.10	-	1.50	-
40-50-5/16X18-25-A0-X	1.97	5/16 x 18	-	-	0.98	-	0.10	-	1.50	-
40-50-5/16X18-25-A1-X	1.97	5/16 x 18	-	-	0.98	-	0.10	-	1.50	0.08
40-50-5/16X18-25-A3-X	1.97	5/16 x 18	-	-	0.98	-	0.10	0.16	1.50	-
40-50-3/8X16-28-B0-X	1.97	3/8 x 16	-	-	1.10	0.26	0.10	-	1.50	-
40-50-3/8X16-28-A0-X	1.97	3/8 x 16	-	-	1.10	-	0.10	-	1.50	-
40-50-3/8X16-28-A1-X	1.97	3/8 x 16	-	-	1.10	-	0.10	-	1.50	0.08
40-50-3/8X16-28-A3-X	1.97	3/8 x 16	-	-	1.10	-	0.10	0.16	1.50	-
40-50-1/2X13-32-B0-X	1.97	1/2 x 13	-	-	1.26	0.26	0.10	-	1.50	-
40-50-1/2X13-32-A0-X	1.97	1/2 x 13	-	-	1.26	-	0.10	-	1.50	-
40-50-1/2X13-32-A1-X	1.97	1/2 x 13	-	-	1.26	-	0.10	-	1.50	0.08
40-50-1/2X13-32-A3-X	1.97	1/2 x 13	-	-	1.26	-	0.10	0.16	1.50	-
40-50-5/8X11-37-B0-X	1.97	5/8 x 11	-	-	1.46	0.26	0.10	-	1.50	-
40-50-5/8X11-37-A0-X	1.97	5/8 x 11	-	-	1.46	-	0.10	-	1.50	-
40-50-5/8X11-37-A1-X	1.97	5/8 x 11	-	-	1.46	-	0.10	-	1.50	0.08
40-50-5/8X11-37-A3-X	1.97	5/8 x 11	-	-	1.46	-	0.10	0.16	1.50	-
40-60-5/16X18-25-B0-X	2.36	5/16 x 18	-	-	0.98	0.26	0.10	-	1.89	-
40-60-5/16X18-25-A0-X	2.36	5/16 x 18	-	-	0.98	-	0.10	-	1.89	-
40-60-5/16X18-25-A1-X	2.36	5/16 x 18	-	-	0.98	-	0.10	-	1.89	0.08
40-60-5/16X18-25-A3-X	2.36	5/16 x 18	-	-	0.98	-	0.10	0.18	1.89	-
40-60-3/8X16-28-B0-X	2.36	3/8 x 16	-	-	1.10	0.26	0.10	-	1.89	-
40-60-3/8X16-28-A0-X	2.36	3/8 x 16	-	-	1.10	-	0.10	-	1.89	-
40-60-3/8X16-28-A1-X	2.36	3/8 x 16	-	-	1.10	-	0.10	-	1.89	0.08
40-60-3/8X16-28-A3-X	2.36	3/8 x 16	-	-	1.10	-	0.10	0.18	1.89	-
40-60-1/2X13-32-B0-X	2.36	1/2 x 13	-	-	1.26	0.26	0.10	-	1.89	-
40-60-1/2X13-32-A0-X	2.36	1/2 x 13	-	-	1.26	-	0.10	-	1.89	-
40-60-1/2X13-32-A1-X	2.36	1/2 x 13	-	-	1.26	-	0.10	-	1.89	0.08
40-60-1/2X13-32-A3-X	2.36	1/2 x 13	-	-	1.26	-	0.10	0.18	1.89	-
40-60-5/8X11-37-B0-X	2.36	5/8 x 11	-	-	1.46	0.26	0.10	-	1.89	-
40-60-5/8X11-37-A0-X	2.36	5/8 x 11	-	-	1.46	-	0.10	-	1.89	-
40-60-5/8X11-37-A1-X	2.36	5/8 x 11	-	-	1.46	-	0.10	-	1.89	0.08
40-60-5/8X11-37-A3-X	2.36	5/8 x 11	-	-	1.46	-	0.10	0.18	1.89	-
40-80-5/16X18-26-B0-X	3.15	5/16 x 18	-	-	1.02	0.34	0.12	-	2.52	-
40-80-5/16X18-26-A0-X	3.15	5/16 x 18	-	-	1.02	-	0.12	-	2.52	-
40-80-5/16X18-26-A1-X	3.15	5/16 x 18	-	-	1.02	-	0.12	-	2.52	0.08
40-80-5/16X18-26-A3-X	3.15	5/16 x 18	-	-	1.02	-	0.12	0.20	2.52	-
40-80-3/8X16-29-B0-X	3.15	3/8 x 16	-	-	1.14	0.34	0.12	-	2.52	-
40-80-3/8X16-29-A0-X	3.15	3/8 x 16	-	-	1.14	-	0.12	-	2.52	-
40-80-3/8X16-29-A1-X	3.15	3/8 x 16	-	-	1.14	-	0.12	-	2.52	0.08
40-80-3/8X16-29-A3-X	3.15	3/8 x 16	-	-	1.14	-	0.12	0.20	2.52	-
40-80-1/2X13-32-B0-X	3.15	1/2 x 13	-	-	1.26	0.34	0.12	-	2.52	-
40-80-1/2X13-32-A0-X	3.15	1/2 x 13	-	-	1.26	-	0.12	-	2.52	-
40-80-1/2X13-32-A1-X	3.15	1/2 x 13	-	-	1.26	-	0.12	-	2.52	0.08
40-80-1/2X13-32-A3-X	3.15	1/2 x 13	-	-	1.26	-	0.12	0.20	2.52	-
40-80-5/8X11-38-B0-X	3.15	5/8 x 11	-	-	1.50	0.34	0.12	-	2.52	-
40-80-5/8X11-38-A0-X	3.15	5/8 x 11	-	-	1.50	-	0.12	-	2.52	-
40-80-5/8X11-38-A1-X	3.15	5/8 x 11	-	-	1.50	-	0.12	-	2.52	0.08
40-80-5/8X11-38-A3-X	3.15	5/8 x 11	-	-	1.50	-	0.12	0.20	2.52	-
40-80-3/4X10-45-B0-X	3.15	3/4 x 10	-	-	1.77	0.34	0.12	-	2.52	-
40-80-3/4X10-45-A0-X	3.15	3/4 x 10	-	-	1.77	-	0.12	-	2.52	-
40-80-3/4X10-45-A1-X	3.15	3/4 x 10	-	-	1.77	-	0.12	-	2.52	0.08
40-80-3/4X10-45-A3-X	3.15	3/4 x 10	-	-	1.77	-	0.12	0.20	2.52	-
40-40-M8-25-A0-X	1.57	M 8	-	-	0.98	-	0.08	-	1.18	-
40-40-M8-25-B0-X	1.57	M 8	-	-	0.98	0.21	0.08	-	1.18	-
40-40-M8-25-A1-X	1.57	M 8	-	-	0.98	-	0.08	-	1.18	0.06
40-40-M8-25-A3-X	1.57	M 8	-	-	0.98	-	0.08	0.14	1.18	-
40-40-M10-28-A0-X	1.57	M 10	-	-	1.10	-	0.08	-	1.18	-
40-40-M10-28-B0-X	1.57	M 10	-	-	1.10	0.21	0.08	-	1.18	-
40-40-M10-28-A1-X	1.57	M 10	-	-	1.10	-	0.08	-	1.18	0.06
40-40-M10-28-A3-X	1.57	M 10	-	-	1.10	-	0.08	0.14	1.18	-
40-40-M12-31-A0-X	1.57	M 12	-	-	1.22	-	0.08	-	1.18	-
40-40-M12-31-B0-X	1.57	M 12	-	-	1.22	0.21	0.08	-	1.18	-
40-40-M12-31-A1-X	1.57	M 12	-	-	1.22	-	0.08	-	1.18	0.06
40-40-M12-31-A3-X	1.57	M 12	-	-	1.22	-	0.08	0.14	1.18	-
40-40-M16-37-A0-X	1.57*	M 16	-	-	1.46	-	0.08	-	1.18	-
40-40-M16-37-A1-X	1.57*	M 16	-	-	1.46	-	0.08	-	1.18	0.06
40-40-M16-37-A3-X	1.57*	M 16	-	-	1.46	-	0.08	0.14	1.18	-
40-50-M8-25-A0-X	1.97	M 8	-	-	0.98	-	0.10	-	1.50	-
40-50-M8-25-B0-X	1.97	M 8	-	-	0.98	0.26	0.10	-	1.50	-
40-50-M8-25-A1-X	1.97	M 8	-	-	0.98	-	0.10	-	1.50	0.08
40-50-M8-25-A3-X	1.97	M 8	-	-	0.98	-	0.10	0.16	1.50	-
40-50-M10-28-A0-X	1.97	M 10	-	-	1.10	-	0.10	-	1.50	-
40-50-M10-28-B0-X	1.97	M 10	-	-	1.10	0.26	0.10	-	1.50	-
40-50-M10-28-A1-X	1.97	M 10	-	-	1.10	-	0.10	-	1.50	0.08
40-50-M10-28-A3-X	1.97	M 10	-	-	1.10	-	0.10	0.16	1.50	-
40-50-M12-32-A0-X	1.97	M 12	-	-	1.26	-	0.10	-	1.50	-
40-50-M12-32-B0-X	1.97	M 12	-	-	1.26	0.26	0.10	-	1.50	-
40-50-M12-32-A1-X	1.97	M 12	-	-	1.26	-	0.10	-	1.50	0.08
40-50-M12-32-A3-X	1.97	M 12	-	-	1.26	-	0.10	0.16	1.50	-
40-50-M16-37-A0-X	1.97	M 16	-	-	1.46	-	0.10	-	1.50	-
40-50-M16-37-B0-X	1.97	M 16	-	-	1.46	0.26	0.10	-	1.50	-
40-50-M16-37-A1-X	1.97	M 16	-	-	1.46	-	0.10	-	1.50	0.08
40-50-M16-37-A3-X	1.97	M 16	-	-	1.46	-	0.10	0.16	1.50	-
40-60-M8-25-A0-X	2.36	M 8	-	-	0.98	-	0.10	-	1.89	-
40-60-M8-25-B0-X	2.36	M 8	-	-	0.98	0.26	0.10	-	1.89	-
40-60-M8-25-A1-X	2.36	M 8	-	-	0.98	-	0.10	-	1.89	0.08
40-60-M8-25-A3-X	2.36	M 8	-	-	0.98	-	0.10	0.18	1.89	-
40-60-M10-28-A0-X	2.36	M 10	-	-	1.10	-	0.10	-	1.89	-
40-60-M10-28-B0-X	2.36	M 10	-	-	1.10	0.26	0.10	-	1.89	-
40-60-M10-28-A1-X	2.36	M 10	-	-	1.10	-	0.10	-	1.89	0.08
40-60-M10-28-A3-X	2.36	M 10	-	-	1.10	-	0.10	0.18	1.89	-
40-60-M12-32-A0-X	2.36	M 12	-	-	1.26	-	0.10	-	1.89	-
40-60-M12-32-B0-X	2.36	M 12	-	-	1.26	0.26	0.10	-	1.89	-
40-60-M12-32-A1-X	2.36	M 12	-	-	1.26	-	0.10	-	1.89	0.08
40-60-M12-32-A3-X	2.36	M 12	-	-	1.26	-	0.10	0.18	1.89	-
40-60-M16-37-A0-X	2.36	M 16	-	-	1.46	-	0.10	-	1.89	-
40-60-M16-37-B0-X	2.36	M 16	-	-	1.46	0.26	0.10	-	1.89	-
40-60-M16-37-A1-X	2.36	M 16	-	-	1.46	-	0.10	-	1.89	0.08
40-60-M16-37-A3-X	2.36	M 16	-	-	1.46	-	0.10	0.18	1.89	-
40-80-M8-26-A0-X	3.15	M 8	-	-	1.02	-	0.12	-	2.52	-
40-80-M8-26-B0-X	3.15	M 8	-	-	1.02	0.34	0.12	-	2.52	-
40-80-M8-26-A1-X	3.15	M 8	-	-	1.02	-	0.12	-	2.52	0.08
40-80-M8-26-A3-X	3.15	M 8	-	-	1.02	-	0.12	0.20	2.52	-
40-80-M10-29-A0-X	3.15	M 10	-	-	1.14	-	0.12	-	2.52	-
40-80-M10-29-B0-X	3.15	M 10	-	-	1.14	0.34	0.12	-	2.52	-
40-80-M10-29-A1-X	3.15	M 10	-	-	1.14	-	0.12	-	2.52	0.08
40-80-M10-29-A3-X	3.15	M 10	-	-	1.14	-	0.12	0.20	2.52	-
40-80-M12-32-A0-X	3.15	M 12	-	-	1.26	-	0.12	-	2.52	-
40-80-M12-32-B0-X	3.15	M 12	-	-	1.26	0.34	0.12	-	2.52	-
40-80-M12-32-A1-X	3.15	M 12	-	-	1.26	-	0.12	-	2.52	0.08
40-80-M12-32-A3-X	3.15	M 12	-	-	1.26	-	0.12	0.20	2.52	-
40-80-M16-38-A0-X	3.15	M 16	-	-	1.50	-	0.12	-	2.52	-
40-80-M16-38-B0-X	3.15	M 16	-	-	1.50	0.34	0.12	-	2.52	-
40-80-M16-38-A1-X	3.15	M 16	-	-	1.50	-	0.12	-	2.52	0.08
40-80-M16-38-A3-X	3.15	M 16	-	-	1.50	-	0.12	0.20	2.52	-
40-80-M20-45-A0-X	3.15	M 20	-	-	1.77	-	0.12	-	2.52	-
40-80-M20-45-B0-X	3.15	M 20	-	-	1.77	0.34	0.12	-	2.52	-
40-80-M20-45-A1-X	3.15	M 20	-	-	1.77	-	0.12	-	2.52	0.08
40-80-M20-45-A3-X	3.15	M 20	-	-	1.77	-	0.12	0.20	2.52	-

Référence S - Sans écrou hexagonal externe en bas	d₁	d₂	l₁ Version S / SK	Version U / UK	l₇ Version X	d₃	h₁	h₆	m	s

40-40-3/8X16-75-B0-S	1.57	3/8 x 16	2.95	-	-	0.21	0.08	-	1.18	-
40-40-3/8X16-75-A0-S	1.57	3/8 x 16	2.95	-	-	-	0.08	-	1.18	-
40-40-3/8X16-75-A1-S	1.57	3/8 x 16	2.95	-	-	-	0.08	-	1.18	0.06
40-40-3/8X16-75-A3-S	1.57	3/8 x 16	2.95	-	-	-	0.08	0.14	1.18	-
40-40-3/8X16-100-B0-S	1.57	3/8 x 16	3.94	-	-	0.21	0.08	-	1.18	-
40-40-3/8X16-100-A0-S	1.57	3/8 x 16	3.94	-	-	-	0.08	-	1.18	-
40-40-3/8X16-100-A1-S	1.57	3/8 x 16	3.94	-	-	-	0.08	-	1.18	0.06
40-40-3/8X16-100-A3-S	1.57	3/8 x 16	3.94	-	-	-	0.08	0.14	1.18	-
40-40-3/8X16-125-B0-S	1.57	3/8 x 16	4.92	-	-	0.21	0.08	-	1.18	-
40-40-3/8X16-125-A0-S	1.57	3/8 x 16	4.92	-	-	-	0.08	-	1.18	-
40-40-3/8X16-125-A1-S	1.57	3/8 x 16	4.92	-	-	-	0.08	-	1.18	0.06
40-40-3/8X16-125-A3-S	1.57	3/8 x 16	4.92	-	-	-	0.08	0.14	1.18	-
40-40-3/8X16-150-B0-S	1.57	3/8 x 16	5.91	-	-	0.21	0.08	-	1.18	-
40-40-3/8X16-150-A0-S	1.57	3/8 x 16	5.91	-	-	-	0.08	-	1.18	-
40-40-3/8X16-150-A1-S	1.57	3/8 x 16	5.91	-	-	-	0.08	-	1.18	0.06
40-40-3/8X16-150-A3-S	1.57	3/8 x 16	5.91	-	-	-	0.08	0.14	1.18	-
40-40-1/2X13-75-B0-S	1.57	1/2 x 13	2.95	-	-	0.21	0.08	-	1.18	-
40-40-1/2X13-75-A0-S	1.57	1/2 x 13	2.95	-	-	-	0.08	-	1.18	-
40-40-1/2X13-75-A1-S	1.57	1/2 x 13	2.95	-	-	-	0.08	-	1.18	0.06
40-40-1/2X13-75-A3-S	1.57	1/2 x 13	2.95	-	-	-	0.08	0.14	1.18	-
40-40-1/2X13-100-B0-S	1.57	1/2 x 13	3.94	-	-	0.21	0.08	-	1.18	-
40-40-1/2X13-100-A0-S	1.57	1/2 x 13	3.94	-	-	-	0.08	-	1.18	-
40-40-1/2X13-100-A1-S	1.57	1/2 x 13	3.94	-	-	-	0.08	-	1.18	0.06
40-40-1/2X13-100-A3-S	1.57	1/2 x 13	3.94	-	-	-	0.08	0.14	1.18	-
40-40-1/2X13-125-B0-S	1.57	1/2 x 13	4.92	-	-	0.21	0.08	-	1.18	-
40-40-1/2X13-125-A0-S	1.57	1/2 x 13	4.92	-	-	-	0.08	-	1.18	-
40-40-1/2X13-125-A1-S	1.57	1/2 x 13	4.92	-	-	-	0.08	-	1.18	0.06
40-40-1/2X13-125-A3-S	1.57	1/2 x 13	4.92	-	-	-	0.08	0.14	1.18	-
40-40-1/2X13-150-B0-S	1.57	1/2 x 13	5.91	-	-	0.21	0.08	-	1.18	-
40-40-1/2X13-150-A0-S	1.57	1/2 x 13	5.91	-	-	-	0.08	-	1.18	-
40-40-1/2X13-150-A1-S	1.57	1/2 x 13	5.91	-	-	-	0.08	-	1.18	0.06
40-40-1/2X13-150-A3-S	1.57	1/2 x 13	5.91	-	-	-	0.08	0.14	1.18	-
40-50-3/8X16-75-B0-S	1.97	3/8 x 16	2.95	-	-	0.26	0.10	-	1.50	-
40-50-3/8X16-75-A0-S	1.97	3/8 x 16	2.95	-	-	-	0.10	-	1.50	-
40-50-3/8X16-75-A1-S	1.97	3/8 x 16	2.95	-	-	-	0.10	-	1.50	0.08
40-50-3/8X16-75-A3-S	1.97	3/8 x 16	2.95	-	-	-	0.10	0.16	1.50	-
40-50-3/8X16-100-B0-S	1.97	3/8 x 16	3.94	-	-	0.26	0.10	-	1.50	-
40-50-3/8X16-100-A0-S	1.97	3/8 x 16	3.94	-	-	-	0.10	-	1.50	-
40-50-3/8X16-100-A1-S	1.97	3/8 x 16	3.94	-	-	-	0.10	-	1.50	0.08
40-50-3/8X16-100-A3-S	1.97	3/8 x 16	3.94	-	-	-	0.10	0.16	1.50	-
40-50-3/8X16-125-B0-S	1.97	3/8 x 16	4.92	-	-	0.26	0.10	-	1.50	-
40-50-3/8X16-125-A0-S	1.97	3/8 x 16	4.92	-	-	-	0.10	-	1.50	-
40-50-3/8X16-125-A1-S	1.97	3/8 x 16	4.92	-	-	-	0.10	-	1.50	0.08
40-50-3/8X16-125-A3-S	1.97	3/8 x 16	4.92	-	-	-	0.10	0.16	1.50	-
40-50-3/8X16-150-B0-S	1.97	3/8 x 16	5.91	-	-	0.26	0.10	-	1.50	-
40-50-3/8X16-150-A0-S	1.97	3/8 x 16	5.91	-	-	-	0.10	-	1.50	-
40-50-3/8X16-150-A1-S	1.97	3/8 x 16	5.91	-	-	-	0.10	-	1.50	0.08
40-50-3/8X16-150-A3-S	1.97	3/8 x 16	5.91	-	-	-	0.10	0.16	1.50	-
40-50-1/2X13-75-B0-S	1.97	1/2 x 13	2.95	-	-	0.26	0.10	-	1.50	-
40-50-1/2X13-75-A0-S	1.97	1/2 x 13	2.95	-	-	-	0.10	-	1.50	-
40-50-1/2X13-75-A1-S	1.97	1/2 x 13	2.95	-	-	-	0.10	-	1.50	0.08
40-50-1/2X13-75-A3-S	1.97	1/2 x 13	2.95	-	-	-	0.10	0.16	1.50	-
40-50-1/2X13-100-B0-S	1.97	1/2 x 13	3.94	-	-	0.26	0.10	-	1.50	-
40-50-1/2X13-100-A0-S	1.97	1/2 x 13	3.94	-	-	-	0.10	-	1.50	-
40-50-1/2X13-100-A1-S	1.97	1/2 x 13	3.94	-	-	-	0.10	-	1.50	0.08
40-50-1/2X13-100-A3-S	1.97	1/2 x 13	3.94	-	-	-	0.10	0.16	1.50	-
40-50-1/2X13-125-B0-S	1.97	1/2 x 13	4.92	-	-	0.26	0.10	-	1.50	-
40-50-1/2X13-125-A0-S	1.97	1/2 x 13	4.92	-	-	-	0.10	-	1.50	-
40-50-1/2X13-125-A1-S	1.97	1/2 x 13	4.92	-	-	-	0.10	-	1.50	0.08
40-50-1/2X13-125-A3-S	1.97	1/2 x 13	4.92	-	-	-	0.10	0.16	1.50	-
40-50-1/2X13-150-B0-S	1.97	1/2 x 13	5.91	-	-	0.26	0.10	-	1.50	-
40-50-1/2X13-150-A0-S	1.97	1/2 x 13	5.91	-	-	-	0.10	-	1.50	-
40-50-1/2X13-150-A1-S	1.97	1/2 x 13	5.91	-	-	-	0.10	-	1.50	0.08
40-50-1/2X13-150-A3-S	1.97	1/2 x 13	5.91	-	-	-	0.10	0.16	1.50	-
40-60-3/8X16-75-B0-S	2.36	3/8 x 16	2.95	-	-	0.26	0.10	-	1.89	-
40-60-3/8X16-75-A0-S	2.36	3/8 x 16	2.95	-	-	-	0.10	-	1.89	-
40-60-3/8X16-75-A1-S	2.36	3/8 x 16	2.95	-	-	-	0.10	-	1.89	0.08
40-60-3/8X16-75-A3-S	2.36	3/8 x 16	2.95	-	-	-	0.10	0.18	1.89	-
40-60-3/8X16-100-B0-S	2.36	3/8 x 16	3.94	-	-	0.26	0.10	-	1.89	-
40-60-3/8X16-100-A0-S	2.36	3/8 x 16	3.94	-	-	-	0.10	-	1.89	-
40-60-3/8X16-100-A1-S	2.36	3/8 x 16	3.94	-	-	-	0.10	-	1.89	0.08
40-60-3/8X16-100-A3-S	2.36	3/8 x 16	3.94	-	-	-	0.10	0.18	1.89	-
40-60-3/8X16-125-B0-S	2.36	3/8 x 16	4.92	-	-	0.26	0.10	-	1.89	-
40-60-3/8X16-125-A0-S	2.36	3/8 x 16	4.92	-	-	-	0.10	-	1.89	-
40-60-3/8X16-125-A1-S	2.36	3/8 x 16	4.92	-	-	-	0.10	-	1.89	0.08
40-60-3/8X16-125-A3-S	2.36	3/8 x 16	4.92	-	-	-	0.10	0.18	1.89	-
40-60-3/8X16-150-B0-S	2.36	3/8 x 16	5.91	-	-	0.26	0.10	-	1.89	-
40-60-3/8X16-150-A0-S	2.36	3/8 x 16	5.91	-	-	-	0.10	-	1.89	-
40-60-3/8X16-150-A1-S	2.36	3/8 x 16	5.91	-	-	-	0.10	-	1.89	0.08
40-60-3/8X16-150-A3-S	2.36	3/8 x 16	5.91	-	-	-	0.10	0.18	1.89	-
40-60-1/2X13-75-B0-S	2.36	1/2 x 13	2.95	-	-	0.26	0.10	-	1.89	-
40-60-1/2X13-75-A0-S	2.36	1/2 x 13	2.95	-	-	-	0.10	-	1.89	-
40-60-1/2X13-75-A1-S	2.36	1/2 x 13	2.95	-	-	-	0.10	-	1.89	0.08
40-60-1/2X13-75-A3-S	2.36	1/2 x 13	2.95	-	-	-	0.10	0.18	1.89	-
40-60-1/2X13-100-B0-S	2.36	1/2 x 13	3.94	-	-	0.26	0.10	-	1.89	-
40-60-1/2X13-100-A0-S	2.36	1/2 x 13	3.94	-	-	-	0.10	-	1.89	-
40-60-1/2X13-100-A1-S	2.36	1/2 x 13	3.94	-	-	-	0.10	-	1.89	0.08
40-60-1/2X13-100-A3-S	2.36	1/2 x 13	3.94	-	-	-	0.10	0.18	1.89	-
40-60-1/2X13-125-B0-S	2.36	1/2 x 13	4.92	-	-	0.26	0.10	-	1.89	-
40-60-1/2X13-125-A0-S	2.36	1/2 x 13	4.92	-	-	-	0.10	-	1.89	-
40-60-1/2X13-125-A1-S	2.36	1/2 x 13	4.92	-	-	-	0.10	-	1.89	0.08
40-60-1/2X13-125-A3-S	2.36	1/2 x 13	4.92	-	-	-	0.10	0.18	1.89	-
40-60-1/2X13-150-B0-S	2.36	1/2 x 13	5.91	-	-	0.26	0.10	-	1.89	-
40-60-1/2X13-150-A0-S	2.36	1/2 x 13	5.91	-	-	-	0.10	-	1.89	-
40-60-1/2X13-150-A1-S	2.36	1/2 x 13	5.91	-	-	-	0.10	-	1.89	0.08
40-60-1/2X13-150-A3-S	2.36	1/2 x 13	5.91	-	-	-	0.10	0.18	1.89	-
40-80-3/8X16-75-B0-S	3.15	3/8 x 16	2.95	-	-	0.34	0.12	-	2.52	-
40-80-3/8X16-75-A0-S	3.15	3/8 x 16	2.95	-	-	-	0.12	-	2.52	-
40-80-3/8X16-75-A1-S	3.15	3/8 x 16	2.95	-	-	-	0.12	-	2.52	0.08
40-80-3/8X16-75-A3-S	3.15	3/8 x 16	2.95	-	-	-	0.12	0.20	2.52	-
40-80-3/8X16-100-B0-S	3.15	3/8 x 16	3.94	-	-	0.34	0.12	-	2.52	-
40-80-3/8X16-100-A0-S	3.15	3/8 x 16	3.94	-	-	-	0.12	-	2.52	-
40-80-3/8X16-100-A1-S	3.15	3/8 x 16	3.94	-	-	-	0.12	-	2.52	0.08
40-80-3/8X16-100-A3-S	3.15	3/8 x 16	3.94	-	-	-	0.12	0.20	2.52	-
40-80-3/8X16-125-B0-S	3.15	3/8 x 16	4.92	-	-	0.34	0.12	-	2.52	-
40-80-3/8X16-125-A0-S	3.15	3/8 x 16	4.92	-	-	-	0.12	-	2.52	-
40-80-3/8X16-125-A1-S	3.15	3/8 x 16	4.92	-	-	-	0.12	-	2.52	0.08
40-80-3/8X16-125-A3-S	3.15	3/8 x 16	4.92	-	-	-	0.12	0.20	2.52	-
40-80-3/8X16-150-B0-S	3.15	3/8 x 16	5.91	-	-	0.34	0.12	-	2.52	-
40-80-3/8X16-150-A0-S	3.15	3/8 x 16	5.91	-	-	-	0.12	-	2.52	-
40-80-3/8X16-150-A1-S	3.15	3/8 x 16	5.91	-	-	-	0.12	-	2.52	0.08
40-80-3/8X16-150-A3-S	3.15	3/8 x 16	5.91	-	-	-	0.12	0.20	2.52	-
40-80-1/2X13-75-B0-S	3.15	1/2 x 13	2.95	-	-	0.34	0.12	-	2.52	-
40-80-1/2X13-75-A0-S	3.15	1/2 x 13	2.95	-	-	-	0.12	-	2.52	-
40-80-1/2X13-75-A1-S	3.15	1/2 x 13	2.95	-	-	-	0.12	-	2.52	0.08
40-80-1/2X13-75-A3-S	3.15	1/2 x 13	2.95	-	-	-	0.12	0.20	2.52	-
40-80-1/2X13-100-B0-S	3.15	1/2 x 13	3.94	-	-	0.34	0.12	-	2.52	-
40-80-1/2X13-100-A0-S	3.15	1/2 x 13	3.94	-	-	-	0.12	-	2.52	-
40-80-1/2X13-100-A1-S	3.15	1/2 x 13	3.94	-	-	-	0.12	-	2.52	0.08
40-80-1/2X13-100-A3-S	3.15	1/2 x 13	3.94	-	-	-	0.12	0.20	2.52	-
40-80-1/2X13-125-B0-S	3.15	1/2 x 13	4.92	-	-	0.34	0.12	-	2.52	-
40-80-1/2X13-125-A0-S	3.15	1/2 x 13	4.92	-	-	-	0.12	-	2.52	-
40-80-1/2X13-125-A1-S	3.15	1/2 x 13	4.92	-	-	-	0.12	-	2.52	0.08
40-80-1/2X13-125-A3-S	3.15	1/2 x 13	4.92	-	-	-	0.12	0.20	2.52	-
40-80-1/2X13-150-B0-S	3.15	1/2 x 13	5.91	-	-	0.34	0.12	-	2.52	-
40-80-1/2X13-150-A0-S	3.15	1/2 x 13	5.91	-	-	-	0.12	-	2.52	-
40-80-1/2X13-150-A1-S	3.15	1/2 x 13	5.91	-	-	-	0.12	-	2.52	0.08
40-80-1/2X13-150-A3-S	3.15	1/2 x 13	5.91	-	-	-	0.12	0.20	2.52	-
40-40-M8-40-A0-S	1.57	M 8	1.57	-	-	-	0.08	-	1.18	-
40-40-M8-40-B0-S	1.57	M 8	1.57	-	-	0.21	0.08	-	1.18	-
40-40-M8-40-A1-S	1.57	M 8	1.57	-	-	-	0.08	-	1.18	0.06
40-40-M8-40-A3-S	1.57	M 8	1.57	-	-	-	0.08	0.14	1.18	-
40-40-M8-50-A0-S	1.57	M 8	1.97	-	-	-	0.08	-	1.18	-
40-40-M8-50-B0-S	1.57	M 8	1.97	-	-	0.21	0.08	-	1.18	-
40-40-M8-50-A1-S	1.57	M 8	1.97	-	-	-	0.08	-	1.18	0.06
40-40-M8-50-A3-S	1.57	M 8	1.97	-	-	-	0.08	0.14	1.18	-
40-40-M8-63-A0-S	1.57	M 8	2.48	-	-	-	0.08	-	1.18	-
40-40-M8-63-B0-S	1.57	M 8	2.48	-	-	0.21	0.08	-	1.18	-
40-40-M8-63-A1-S	1.57	M 8	2.48	-	-	-	0.08	-	1.18	0.06
40-40-M8-63-A3-S	1.57	M 8	2.48	-	-	-	0.08	0.14	1.18	-
40-40-M10-50-A0-S	1.57	M 10	1.97	-	-	-	0.08	-	1.18	-
40-40-M10-50-B0-S	1.57	M 10	1.97	-	-	0.21	0.08	-	1.18	-
40-40-M10-50-A1-S	1.57	M 10	1.97	-	-	-	0.08	-	1.18	0.06
40-40-M10-50-A3-S	1.57	M 10	1.97	-	-	-	0.08	0.14	1.18	-
40-40-M10-60-A0-S	1.57	M 10	2.36	-	-	-	0.08	-	1.18	-
40-40-M10-60-B0-S	1.57	M 10	2.36	-	-	0.21	0.08	-	1.18	-
40-40-M10-60-A1-S	1.57	M 10	2.36	-	-	-	0.08	-	1.18	0.06
40-40-M10-60-A3-S	1.57	M 10	2.36	-	-	-	0.08	0.14	1.18	-
40-40-M10-80-A0-S	1.57	M 10	3.15	-	-	-	0.08	-	1.18	-
40-40-M10-80-B0-S	1.57	M 10	3.15	-	-	0.21	0.08	-	1.18	-
40-40-M10-80-A1-S	1.57	M 10	3.15	-	-	-	0.08	-	1.18	0.06
40-40-M10-80-A3-S	1.57	M 10	3.15	-	-	-	0.08	0.14	1.18	-
40-40-M10-100-A0-S	1.57	M 10	3.94	-	-	-	0.08	-	1.18	-
40-40-M10-100-B0-S	1.57	M 10	3.94	-	-	0.21	0.08	-	1.18	-
40-40-M10-100-A1-S	1.57	M 10	3.94	-	-	-	0.08	-	1.18	0.06
40-40-M10-100-A3-S	1.57	M 10	3.94	-	-	-	0.08	0.14	1.18	-
40-40-M12-60-A0-S	1.57	M 12	2.36	-	-	-	0.08	-	1.18	-
40-40-M12-60-B0-S	1.57	M 12	2.36	-	-	0.21	0.08	-	1.18	-
40-40-M12-60-A1-S	1.57	M 12	2.36	-	-	-	0.08	-	1.18	0.06
40-40-M12-60-A3-S	1.57	M 12	2.36	-	-	-	0.08	0.14	1.18	-
40-40-M12-80-A0-S	1.57	M 12	3.15	-	-	-	0.08	-	1.18	-
40-40-M12-80-B0-S	1.57	M 12	3.15	-	-	0.21	0.08	-	1.18	-
40-40-M12-80-A1-S	1.57	M 12	3.15	-	-	-	0.08	-	1.18	0.06
40-40-M12-80-A3-S	1.57	M 12	3.15	-	-	-	0.08	0.14	1.18	-
40-40-M12-100-A0-S	1.57	M 12	3.94	-	-	-	0.08	-	1.18	-
40-40-M12-100-B0-S	1.57	M 12	3.94	-	-	0.21	0.08	-	1.18	-
40-40-M12-100-A1-S	1.57	M 12	3.94	-	-	-	0.08	-	1.18	0.06
40-40-M12-100-A3-S	1.57	M 12	3.94	-	-	-	0.08	0.14	1.18	-
40-40-M12-125-A0-S	1.57	M 12	4.92	-	-	-	0.08	-	1.18	-
40-40-M12-125-B0-S	1.57	M 12	4.92	-	-	0.21	0.08	-	1.18	-
40-40-M12-125-A1-S	1.57	M 12	4.92	-	-	-	0.08	-	1.18	0.06
40-40-M12-125-A3-S	1.57	M 12	4.92	-	-	-	0.08	0.14	1.18	-
40-50-M8-40-A0-S	1.97	M 8	1.57	-	-	-	0.10	-	1.50	-
40-50-M8-40-B0-S	1.97	M 8	1.57	-	-	0.26	0.10	-	1.50	-
40-50-M8-40-A1-S	1.97	M 8	1.57	-	-	-	0.10	-	1.50	0.08
40-50-M8-40-A3-S	1.97	M 8	1.57	-	-	-	0.10	0.16	1.50	-
40-50-M8-50-A0-S	1.97	M 8	1.97	-	-	-	0.10	-	1.50	-
40-50-M8-50-B0-S	1.97	M 8	1.97	-	-	0.26	0.10	-	1.50	-
40-50-M8-50-A1-S	1.97	M 8	1.97	-	-	-	0.10	-	1.50	0.08
40-50-M8-50-A3-S	1.97	M 8	1.97	-	-	-	0.10	0.16	1.50	-
40-50-M8-63-A0-S	1.97	M 8	2.48	-	-	-	0.10	-	1.50	-
40-50-M8-63-B0-S	1.97	M 8	2.48	-	-	0.26	0.10	-	1.50	-
40-50-M8-63-A1-S	1.97	M 8	2.48	-	-	-	0.10	-	1.50	0.08
40-50-M8-63-A3-S	1.97	M 8	2.48	-	-	-	0.10	0.16	1.50	-
40-50-M10-50-A0-S	1.97	M 10	1.97	-	-	-	0.10	-	1.50	-
40-50-M10-50-B0-S	1.97	M 10	1.97	-	-	0.26	0.10	-	1.50	-
40-50-M10-50-A1-S	1.97	M 10	1.97	-	-	-	0.10	-	1.50	0.08
40-50-M10-50-A3-S	1.97	M 10	1.97	-	-	-	0.10	0.16	1.50	-
40-50-M10-60-A0-S	1.97	M 10	2.36	-	-	-	0.10	-	1.50	-
40-50-M10-60-B0-S	1.97	M 10	2.36	-	-	0.26	0.10	-	1.50	-
40-50-M10-60-A1-S	1.97	M 10	2.36	-	-	-	0.10	-	1.50	0.08
40-50-M10-60-A3-S	1.97	M 10	2.36	-	-	-	0.10	0.16	1.50	-
40-50-M10-80-A0-S	1.97	M 10	3.15	-	-	-	0.10	-	1.50	-
40-50-M10-80-B0-S	1.97	M 10	3.15	-	-	0.26	0.10	-	1.50	-
40-50-M10-80-A1-S	1.97	M 10	3.15	-	-	-	0.10	-	1.50	0.08
40-50-M10-80-A3-S	1.97	M 10	3.15	-	-	-	0.10	0.16	1.50	-
40-50-M10-100-A0-S	1.97	M 10	3.94	-	-	-	0.10	-	1.50	-
40-50-M10-100-B0-S	1.97	M 10	3.94	-	-	0.26	0.10	-	1.50	-
40-50-M10-100-A1-S	1.97	M 10	3.94	-	-	-	0.10	-	1.50	0.08
40-50-M10-100-A3-S	1.97	M 10	3.94	-	-	-	0.10	0.16	1.50	-
40-50-M12-60-A0-S	1.97	M 12	2.36	-	-	-	0.10	-	1.50	-
40-50-M12-60-B0-S	1.97	M 12	2.36	-	-	0.26	0.10	-	1.50	-
40-50-M12-60-A1-S	1.97	M 12	2.36	-	-	-	0.10	-	1.50	0.08
40-50-M12-60-A3-S	1.97	M 12	2.36	-	-	-	0.10	0.16	1.50	-
40-50-M12-80-A0-S	1.97	M 12	3.15	-	-	-	0.10	-	1.50	-
40-50-M12-80-B0-S	1.97	M 12	3.15	-	-	0.26	0.10	-	1.50	-
40-50-M12-80-A1-S	1.97	M 12	3.15	-	-	-	0.10	-	1.50	0.08
40-50-M12-80-A3-S	1.97	M 12	3.15	-	-	-	0.10	0.16	1.50	-
40-50-M12-100-A0-S	1.97	M 12	3.94	-	-	-	0.10	-	1.50	-
40-50-M12-100-B0-S	1.97	M 12	3.94	-	-	0.26	0.10	-	1.50	-
40-50-M12-100-A1-S	1.97	M 12	3.94	-	-	-	0.10	-	1.50	0.08
40-50-M12-100-A3-S	1.97	M 12	3.94	-	-	-	0.10	0.16	1.50	-
40-50-M12-125-A0-S	1.97	M 12	4.92	-	-	-	0.10	-	1.50	-
40-50-M12-125-B0-S	1.97	M 12	4.92	-	-	0.26	0.10	-	1.50	-
40-50-M12-125-A1-S	1.97	M 12	4.92	-	-	-	0.10	-	1.50	0.08
40-50-M12-125-A3-S	1.97	M 12	4.92	-	-	-	0.10	0.16	1.50	-
40-60-M8-40-A0-S	2.36	M 8	1.57	-	-	-	0.10	-	1.89	-
40-60-M8-40-B0-S	2.36	M 8	1.57	-	-	0.26	0.10	-	1.89	-
40-60-M8-40-A1-S	2.36	M 8	1.57	-	-	-	0.10	-	1.89	0.08
40-60-M8-40-A3-S	2.36	M 8	1.57	-	-	-	0.10	0.18	1.89	-
40-60-M8-50-A0-S	2.36	M 8	1.97	-	-	-	0.10	-	1.89	-
40-60-M8-50-B0-S	2.36	M 8	1.97	-	-	0.26	0.10	-	1.89	-
40-60-M8-50-A1-S	2.36	M 8	1.97	-	-	-	0.10	-	1.89	0.08
40-60-M8-50-A3-S	2.36	M 8	1.97	-	-	-	0.10	0.18	1.89	-
40-60-M8-63-A0-S	2.36	M 8	2.48	-	-	-	0.10	-	1.89	-
40-60-M8-63-B0-S	2.36	M 8	2.48	-	-	0.26	0.10	-	1.89	-
40-60-M8-63-A1-S	2.36	M 8	2.48	-	-	-	0.10	-	1.89	0.08
40-60-M8-63-A3-S	2.36	M 8	2.48	-	-	-	0.10	0.18	1.89	-
40-60-M10-50-A0-S	2.36	M 10	1.97	-	-	-	0.10	-	1.89	-
40-60-M10-50-B0-S	2.36	M 10	1.97	-	-	0.26	0.10	-	1.89	-
40-60-M10-50-A1-S	2.36	M 10	1.97	-	-	-	0.10	-	1.89	0.08
40-60-M10-50-A3-S	2.36	M 10	1.97	-	-	-	0.10	0.18	1.89	-
40-60-M10-60-A0-S	2.36	M 10	2.36	-	-	-	0.10	-	1.89	-
40-60-M10-60-B0-S	2.36	M 10	2.36	-	-	0.26	0.10	-	1.89	-
40-60-M10-60-A1-S	2.36	M 10	2.36	-	-	-	0.10	-	1.89	0.08
40-60-M10-60-A3-S	2.36	M 10	2.36	-	-	-	0.10	0.18	1.89	-
40-60-M10-80-A0-S	2.36	M 10	3.15	-	-	-	0.10	-	1.89	-
40-60-M10-80-B0-S	2.36	M 10	3.15	-	-	0.26	0.10	-	1.89	-
40-60-M10-80-A1-S	2.36	M 10	3.15	-	-	-	0.10	-	1.89	0.08
40-60-M10-80-A3-S	2.36	M 10	3.15	-	-	-	0.10	0.18	1.89	-
40-60-M10-100-A0-S	2.36	M 10	3.94	-	-	-	0.10	-	1.89	-
40-60-M10-100-B0-S	2.36	M 10	3.94	-	-	0.26	0.10	-	1.89	-
40-60-M10-100-A1-S	2.36	M 10	3.94	-	-	-	0.10	-	1.89	0.08
40-60-M10-100-A3-S	2.36	M 10	3.94	-	-	-	0.10	0.18	1.89	-
40-60-M12-60-A0-S	2.36	M 12	2.36	-	-	-	0.10	-	1.89	-
40-60-M12-60-B0-S	2.36	M 12	2.36	-	-	0.26	0.10	-	1.89	-
40-60-M12-60-A1-S	2.36	M 12	2.36	-	-	-	0.10	-	1.89	0.08
40-60-M12-60-A3-S	2.36	M 12	2.36	-	-	-	0.10	0.18	1.89	-
40-60-M12-80-A0-S	2.36	M 12	3.15	-	-	-	0.10	-	1.89	-
40-60-M12-80-B0-S	2.36	M 12	3.15	-	-	0.26	0.10	-	1.89	-
40-60-M12-80-A1-S	2.36	M 12	3.15	-	-	-	0.10	-	1.89	0.08
40-60-M12-80-A3-S	2.36	M 12	3.15	-	-	-	0.10	0.18	1.89	-
40-60-M12-100-A0-S	2.36	M 12	3.94	-	-	-	0.10	-	1.89	-
40-60-M12-100-B0-S	2.36	M 12	3.94	-	-	0.26	0.10	-	1.89	-
40-60-M12-100-A1-S	2.36	M 12	3.94	-	-	-	0.10	-	1.89	0.08
40-60-M12-100-A3-S	2.36	M 12	3.94	-	-	-	0.10	0.18	1.89	-
40-60-M12-125-A0-S	2.36	M 12	4.92	-	-	-	0.10	-	1.89	-
40-60-M12-125-B0-S	2.36	M 12	4.92	-	-	0.26	0.10	-	1.89	-
40-60-M12-125-A1-S	2.36	M 12	4.92	-	-	-	0.10	-	1.89	0.08
40-60-M12-125-A3-S	2.36	M 12	4.92	-	-	-	0.10	0.18	1.89	-
40-80-M8-40-A0-S	3.15	M 8	1.57	-	-	-	0.12	-	2.52	-
40-80-M8-40-B0-S	3.15	M 8	1.57	-	-	0.34	0.12	-	2.52	-
40-80-M8-40-A1-S	3.15	M 8	1.57	-	-	-	0.12	-	2.52	0.08
40-80-M8-40-A3-S	3.15	M 8	1.57	-	-	-	0.12	0.20	2.52	-
40-80-M8-50-A0-S	3.15	M 8	1.97	-	-	-	0.12	-	2.52	-
40-80-M8-50-B0-S	3.15	M 8	1.97	-	-	0.34	0.12	-	2.52	-
40-80-M8-50-A1-S	3.15	M 8	1.97	-	-	-	0.12	-	2.52	0.08
40-80-M8-50-A3-S	3.15	M 8	1.97	-	-	-	0.12	0.20	2.52	-
40-80-M8-63-A0-S	3.15	M 8	2.48	-	-	-	0.12	-	2.52	-
40-80-M8-63-B0-S	3.15	M 8	2.48	-	-	0.34	0.12	-	2.52	-
40-80-M8-63-A1-S	3.15	M 8	2.48	-	-	-	0.12	-	2.52	0.08
40-80-M8-63-A3-S	3.15	M 8	2.48	-	-	-	0.12	0.20	2.52	-
40-80-M10-50-A0-S	3.15	M 10	1.97	-	-	-	0.12	-	2.52	-
40-80-M10-50-B0-S	3.15	M 10	1.97	-	-	0.34	0.12	-	2.52	-
40-80-M10-50-A1-S	3.15	M 10	1.97	-	-	-	0.12	-	2.52	0.08
40-80-M10-50-A3-S	3.15	M 10	1.97	-	-	-	0.12	0.20	2.52	-
40-80-M10-60-A0-S	3.15	M 10	2.36	-	-	-	0.12	-	2.52	-
40-80-M10-60-B0-S	3.15	M 10	2.36	-	-	0.34	0.12	-	2.52	-
40-80-M10-60-A1-S	3.15	M 10	2.36	-	-	-	0.12	-	2.52	0.08
40-80-M10-60-A3-S	3.15	M 10	2.36	-	-	-	0.12	0.20	2.52	-
40-80-M10-80-A0-S	3.15	M 10	3.15	-	-	-	0.12	-	2.52	-
40-80-M10-80-B0-S	3.15	M 10	3.15	-	-	0.34	0.12	-	2.52	-
40-80-M10-80-A1-S	3.15	M 10	3.15	-	-	-	0.12	-	2.52	0.08
40-80-M10-80-A3-S	3.15	M 10	3.15	-	-	-	0.12	0.20	2.52	-
40-80-M10-100-A0-S	3.15	M 10	3.94	-	-	-	0.12	-	2.52	-
40-80-M10-100-B0-S	3.15	M 10	3.94	-	-	0.34	0.12	-	2.52	-
40-80-M10-100-A1-S	3.15	M 10	3.94	-	-	-	0.12	-	2.52	0.08
40-80-M10-100-A3-S	3.15	M 10	3.94	-	-	-	0.12	0.20	2.52	-
40-80-M12-60-A0-S	3.15	M 12	2.36	-	-	-	0.12	-	2.52	-
40-80-M12-60-B0-S	3.15	M 12	2.36	-	-	0.34	0.12	-	2.52	-
40-80-M12-60-A1-S	3.15	M 12	2.36	-	-	-	0.12	-	2.52	0.08
40-80-M12-60-A3-S	3.15	M 12	2.36	-	-	-	0.12	0.20	2.52	-
40-80-M12-80-A0-S	3.15	M 12	3.15	-	-	-	0.12	-	2.52	-
40-80-M12-80-B0-S	3.15	M 12	3.15	-	-	0.34	0.12	-	2.52	-
40-80-M12-80-A1-S	3.15	M 12	3.15	-	-	-	0.12	-	2.52	0.08
40-80-M12-80-A3-S	3.15	M 12	3.15	-	-	-	0.12	0.20	2.52	-
40-80-M12-100-A0-S	3.15	M 12	3.94	-	-	-	0.12	-	2.52	-
40-80-M12-100-B0-S	3.15	M 12	3.94	-	-	0.34	0.12	-	2.52	-
40-80-M12-100-A1-S	3.15	M 12	3.94	-	-	-	0.12	-	2.52	0.08
40-80-M12-100-A3-S	3.15	M 12	3.94	-	-	-	0.12	0.20	2.52	-
40-80-M12-125-A0-S	3.15	M 12	4.92	-	-	-	0.12	-	2.52	-
40-80-M12-125-B0-S	3.15	M 12	4.92	-	-	0.34	0.12	-	2.52	-
40-80-M12-125-A1-S	3.15	M 12	4.92	-	-	-	0.12	-	2.52	0.08
40-80-M12-125-A3-S	3.15	M 12	4.92	-	-	-	0.12	0.20	2.52	-

Référence SK - Avec écrou externe hexagonal externe en bas	d₁	d₂	l₁ Version S / SK	Version U / UK	l₇ Version X	d₃	h₁	h₆	m	s

40-40-3/8X16-75-B0-SK	1.57	3/8 x 16	2.95	-	-	0.21	0.08	-	1.18	-
40-40-3/8X16-75-A0-SK	1.57	3/8 x 16	2.95	-	-	-	0.08	-	1.18	-
40-40-3/8X16-75-A1-SK	1.57	3/8 x 16	2.95	-	-	-	0.08	-	1.18	0.06
40-40-3/8X16-75-A3-SK	1.57	3/8 x 16	2.95	-	-	-	0.08	0.14	1.18	-
40-40-3/8X16-100-B0-SK	1.57	3/8 x 16	3.94	-	-	0.21	0.08	-	1.18	-
40-40-3/8X16-100-A0-SK	1.57	3/8 x 16	3.94	-	-	-	0.08	-	1.18	-
40-40-3/8X16-100-A1-SK	1.57	3/8 x 16	3.94	-	-	-	0.08	-	1.18	0.06
40-40-3/8X16-100-A3-SK	1.57	3/8 x 16	3.94	-	-	-	0.08	0.14	1.18	-
40-40-3/8X16-125-B0-SK	1.57	3/8 x 16	4.92	-	-	0.21	0.08	-	1.18	-
40-40-3/8X16-125-A0-SK	1.57	3/8 x 16	4.92	-	-	-	0.08	-	1.18	-
40-40-3/8X16-125-A1-SK	1.57	3/8 x 16	4.92	-	-	-	0.08	-	1.18	0.06
40-40-3/8X16-125-A3-SK	1.57	3/8 x 16	4.92	-	-	-	0.08	0.14	1.18	-
40-40-3/8X16-150-B0-SK	1.57	3/8 x 16	5.91	-	-	0.21	0.08	-	1.18	-
40-40-3/8X16-150-A0-SK	1.57	3/8 x 16	5.91	-	-	-	0.08	-	1.18	-
40-40-3/8X16-150-A1-SK	1.57	3/8 x 16	5.91	-	-	-	0.08	-	1.18	0.06
40-40-3/8X16-150-A3-SK	1.57	3/8 x 16	5.91	-	-	-	0.08	0.14	1.18	-
40-40-1/2X13-75-B0-SK	1.57	1/2 x 13	2.95	-	-	0.21	0.08	-	1.18	-
40-40-1/2X13-75-A0-SK	1.57	1/2 x 13	2.95	-	-	-	0.08	-	1.18	-
40-40-1/2X13-75-A1-SK	1.57	1/2 x 13	2.95	-	-	-	0.08	-	1.18	0.06
40-40-1/2X13-75-A3-SK	1.57	1/2 x 13	2.95	-	-	-	0.08	0.14	1.18	-
40-40-1/2X13-100-B0-SK	1.57	1/2 x 13	3.94	-	-	0.21	0.08	-	1.18	-
40-40-1/2X13-100-A0-SK	1.57	1/2 x 13	3.94	-	-	-	0.08	-	1.18	-
40-40-1/2X13-100-A1-SK	1.57	1/2 x 13	3.94	-	-	-	0.08	-	1.18	0.06
40-40-1/2X13-100-A3-SK	1.57	1/2 x 13	3.94	-	-	-	0.08	0.14	1.18	-
40-40-1/2X13-125-B0-SK	1.57	1/2 x 13	4.92	-	-	0.21	0.08	-	1.18	-
40-40-1/2X13-125-A0-SK	1.57	1/2 x 13	4.92	-	-	-	0.08	-	1.18	-
40-40-1/2X13-125-A1-SK	1.57	1/2 x 13	4.92	-	-	-	0.08	-	1.18	0.06
40-40-1/2X13-125-A3-SK	1.57	1/2 x 13	4.92	-	-	-	0.08	0.14	1.18	-
40-40-1/2X13-150-B0-SK	1.57	1/2 x 13	5.91	-	-	0.21	0.08	-	1.18	-
40-40-1/2X13-150-A0-SK	1.57	1/2 x 13	5.91	-	-	-	0.08	-	1.18	-
40-40-1/2X13-150-A1-SK	1.57	1/2 x 13	5.91	-	-	-	0.08	-	1.18	0.06
40-40-1/2X13-150-A3-SK	1.57	1/2 x 13	5.91	-	-	-	0.08	0.14	1.18	-
40-50-3/8X16-75-B0-SK	1.97	3/8 x 16	2.95	-	-	0.26	0.10	-	1.50	-
40-50-3/8X16-75-A0-SK	1.97	3/8 x 16	2.95	-	-	-	0.10	-	1.50	-
40-50-3/8X16-75-A1-SK	1.97	3/8 x 16	2.95	-	-	-	0.10	-	1.50	0.08
40-50-3/8X16-75-A3-SK	1.97	3/8 x 16	2.95	-	-	-	0.10	0.16	1.50	-
40-50-3/8X16-100-B0-SK	1.97	3/8 x 16	3.94	-	-	0.26	0.10	-	1.50	-
40-50-3/8X16-100-A0-SK	1.97	3/8 x 16	3.94	-	-	-	0.10	-	1.50	-
40-50-3/8X16-100-A1-SK	1.97	3/8 x 16	3.94	-	-	-	0.10	-	1.50	0.08
40-50-3/8X16-100-A3-SK	1.97	3/8 x 16	3.94	-	-	-	0.10	0.16	1.50	-
40-50-3/8X16-125-B0-SK	1.97	3/8 x 16	4.92	-	-	0.26	0.10	-	1.50	-
40-50-3/8X16-125-A0-SK	1.97	3/8 x 16	4.92	-	-	-	0.10	-	1.50	-
40-50-3/8X16-125-A1-SK	1.97	3/8 x 16	4.92	-	-	-	0.10	-	1.50	0.08
40-50-3/8X16-125-A3-SK	1.97	3/8 x 16	4.92	-	-	-	0.10	0.16	1.50	-
40-50-3/8X16-150-B0-SK	1.97	3/8 x 16	5.91	-	-	0.26	0.10	-	1.50	-
40-50-3/8X16-150-A0-SK	1.97	3/8 x 16	5.91	-	-	-	0.10	-	1.50	-
40-50-3/8X16-150-A1-SK	1.97	3/8 x 16	5.91	-	-	-	0.10	-	1.50	0.08
40-50-3/8X16-150-A3-SK	1.97	3/8 x 16	5.91	-	-	-	0.10	0.16	1.50	-
40-50-1/2X13-75-B0-SK	1.97	1/2 x 13	2.95	-	-	0.26	0.10	-	1.50	-
40-50-1/2X13-75-A0-SK	1.97	1/2 x 13	2.95	-	-	-	0.10	-	1.50	-
40-50-1/2X13-75-A1-SK	1.97	1/2 x 13	2.95	-	-	-	0.10	-	1.50	0.08
40-50-1/2X13-75-A3-SK	1.97	1/2 x 13	2.95	-	-	-	0.10	0.16	1.50	-
40-50-1/2X13-100-B0-SK	1.97	1/2 x 13	3.94	-	-	0.26	0.10	-	1.50	-
40-50-1/2X13-100-A0-SK	1.97	1/2 x 13	3.94	-	-	-	0.10	-	1.50	-
40-50-1/2X13-100-A1-SK	1.97	1/2 x 13	3.94	-	-	-	0.10	-	1.50	0.08
40-50-1/2X13-100-A3-SK	1.97	1/2 x 13	3.94	-	-	-	0.10	0.16	1.50	-
40-50-1/2X13-125-B0-SK	1.97	1/2 x 13	4.92	-	-	0.26	0.10	-	1.50	-
40-50-1/2X13-125-A0-SK	1.97	1/2 x 13	4.92	-	-	-	0.10	-	1.50	-
40-50-1/2X13-125-A1-SK	1.97	1/2 x 13	4.92	-	-	-	0.10	-	1.50	0.08
40-50-1/2X13-125-A3-SK	1.97	1/2 x 13	4.92	-	-	-	0.10	0.16	1.50	-
40-50-1/2X13-150-B0-SK	1.97	1/2 x 13	5.91	-	-	0.26	0.10	-	1.50	-
40-50-1/2X13-150-A0-SK	1.97	1/2 x 13	5.91	-	-	-	0.10	-	1.50	-
40-50-1/2X13-150-A1-SK	1.97	1/2 x 13	5.91	-	-	-	0.10	-	1.50	0.08
40-50-1/2X13-150-A3-SK	1.97	1/2 x 13	5.91	-	-	-	0.10	0.16	1.50	-
40-60-3/8X16-75-B0-SK	2.36	3/8 x 16	2.95	-	-	0.26	0.10	-	1.89	-
40-60-3/8X16-75-A0-SK	2.36	3/8 x 16	2.95	-	-	-	0.10	-	1.89	-
40-60-3/8X16-75-A1-SK	2.36	3/8 x 16	2.95	-	-	-	0.10	-	1.89	0.08
40-60-3/8X16-75-A3-SK	2.36	3/8 x 16	2.95	-	-	-	0.10	0.18	1.89	-
40-60-3/8X16-100-B0-SK	2.36	3/8 x 16	3.94	-	-	0.26	0.10	-	1.89	-
40-60-3/8X16-100-A0-SK	2.36	3/8 x 16	3.94	-	-	-	0.10	-	1.89	-
40-60-3/8X16-100-A1-SK	2.36	3/8 x 16	3.94	-	-	-	0.10	-	1.89	0.08
40-60-3/8X16-100-A3-SK	2.36	3/8 x 16	3.94	-	-	-	0.10	0.18	1.89	-
40-60-3/8X16-125-B0-SK	2.36	3/8 x 16	4.92	-	-	0.26	0.10	-	1.89	-
40-60-3/8X16-125-A0-SK	2.36	3/8 x 16	4.92	-	-	-	0.10	-	1.89	-
40-60-3/8X16-125-A1-SK	2.36	3/8 x 16	4.92	-	-	-	0.10	-	1.89	0.08
40-60-3/8X16-125-A3-SK	2.36	3/8 x 16	4.92	-	-	-	0.10	0.18	1.89	-
40-60-3/8X16-150-B0-SK	2.36	3/8 x 16	5.91	-	-	0.26	0.10	-	1.89	-
40-60-3/8X16-150-A0-SK	2.36	3/8 x 16	5.91	-	-	-	0.10	-	1.89	-
40-60-3/8X16-150-A1-SK	2.36	3/8 x 16	5.91	-	-	-	0.10	-	1.89	0.08
40-60-3/8X16-150-A3-SK	2.36	3/8 x 16	5.91	-	-	-	0.10	0.18	1.89	-
40-60-1/2X13-75-B0-SK	2.36	1/2 x 13	2.95	-	-	0.26	0.10	-	1.89	-
40-60-1/2X13-75-A0-SK	2.36	1/2 x 13	2.95	-	-	-	0.10	-	1.89	-
40-60-1/2X13-75-A1-SK	2.36	1/2 x 13	2.95	-	-	-	0.10	-	1.89	0.08
40-60-1/2X13-75-A3-SK	2.36	1/2 x 13	2.95	-	-	-	0.10	0.18	1.89	-
40-60-1/2X13-100-B0-SK	2.36	1/2 x 13	3.94	-	-	0.26	0.10	-	1.89	-
40-60-1/2X13-100-A0-SK	2.36	1/2 x 13	3.94	-	-	-	0.10	-	1.89	-
40-60-1/2X13-100-A1-SK	2.36	1/2 x 13	3.94	-	-	-	0.10	-	1.89	0.08
40-60-1/2X13-100-A3-SK	2.36	1/2 x 13	3.94	-	-	-	0.10	0.18	1.89	-
40-60-1/2X13-125-B0-SK	2.36	1/2 x 13	4.92	-	-	0.26	0.10	-	1.89	-
40-60-1/2X13-125-A0-SK	2.36	1/2 x 13	4.92	-	-	-	0.10	-	1.89	-
40-60-1/2X13-125-A1-SK	2.36	1/2 x 13	4.92	-	-	-	0.10	-	1.89	0.08
40-60-1/2X13-125-A3-SK	2.36	1/2 x 13	4.92	-	-	-	0.10	0.18	1.89	-
40-60-1/2X13-150-B0-SK	2.36	1/2 x 13	5.91	-	-	0.26	0.10	-	1.89	-
40-60-1/2X13-150-A0-SK	2.36	1/2 x 13	5.91	-	-	-	0.10	-	1.89	-
40-60-1/2X13-150-A1-SK	2.36	1/2 x 13	5.91	-	-	-	0.10	-	1.89	0.08
40-60-1/2X13-150-A3-SK	2.36	1/2 x 13	5.91	-	-	-	0.10	0.18	1.89	-
40-80-3/8X16-75-B0-SK	3.15	3/8 x 16	2.95	-	-	0.34	0.12	-	2.52	-
40-80-3/8X16-75-A0-SK	3.15	3/8 x 16	2.95	-	-	-	0.12	-	2.52	-
40-80-3/8X16-75-A1-SK	3.15	3/8 x 16	2.95	-	-	-	0.12	-	2.52	0.08
40-80-3/8X16-75-A3-SK	3.15	3/8 x 16	2.95	-	-	-	0.12	0.20	2.52	-
40-80-3/8X16-100-B0-SK	3.15	3/8 x 16	3.94	-	-	0.34	0.12	-	2.52	-
40-80-3/8X16-100-A0-SK	3.15	3/8 x 16	3.94	-	-	-	0.12	-	2.52	-
40-80-3/8X16-100-A1-SK	3.15	3/8 x 16	3.94	-	-	-	0.12	-	2.52	0.08
40-80-3/8X16-100-A3-SK	3.15	3/8 x 16	3.94	-	-	-	0.12	0.20	2.52	-
40-80-3/8X16-125-B0-SK	3.15	3/8 x 16	4.92	-	-	0.34	0.12	-	2.52	-
40-80-3/8X16-125-A0-SK	3.15	3/8 x 16	4.92	-	-	-	0.12	-	2.52	-
40-80-3/8X16-125-A1-SK	3.15	3/8 x 16	4.92	-	-	-	0.12	-	2.52	0.08
40-80-3/8X16-125-A3-SK	3.15	3/8 x 16	4.92	-	-	-	0.12	0.20	2.52	-
40-80-3/8X16-150-B0-SK	3.15	3/8 x 16	5.91	-	-	0.34	0.12	-	2.52	-
40-80-3/8X16-150-A0-SK	3.15	3/8 x 16	5.91	-	-	-	0.12	-	2.52	-
40-80-3/8X16-150-A1-SK	3.15	3/8 x 16	5.91	-	-	-	0.12	-	2.52	0.08
40-80-3/8X16-150-A3-SK	3.15	3/8 x 16	5.91	-	-	-	0.12	0.20	2.52	-
40-80-1/2X13-75-B0-SK	3.15	1/2 x 13	2.95	-	-	0.34	0.12	-	2.52	-
40-80-1/2X13-75-A0-SK	3.15	1/2 x 13	2.95	-	-	-	0.12	-	2.52	-
40-80-1/2X13-75-A1-SK	3.15	1/2 x 13	2.95	-	-	-	0.12	-	2.52	0.08
40-80-1/2X13-75-A3-SK	3.15	1/2 x 13	2.95	-	-	-	0.12	0.20	2.52	-
40-80-1/2X13-100-B0-SK	3.15	1/2 x 13	3.94	-	-	0.34	0.12	-	2.52	-
40-80-1/2X13-100-A0-SK	3.15	1/2 x 13	3.94	-	-	-	0.12	-	2.52	-
40-80-1/2X13-100-A1-SK	3.15	1/2 x 13	3.94	-	-	-	0.12	-	2.52	0.08
40-80-1/2X13-100-A3-SK	3.15	1/2 x 13	3.94	-	-	-	0.12	0.20	2.52	-
40-80-1/2X13-125-B0-SK	3.15	1/2 x 13	4.92	-	-	0.34	0.12	-	2.52	-
40-80-1/2X13-125-A0-SK	3.15	1/2 x 13	4.92	-	-	-	0.12	-	2.52	-
40-80-1/2X13-125-A1-SK	3.15	1/2 x 13	4.92	-	-	-	0.12	-	2.52	0.08
40-80-1/2X13-125-A3-SK	3.15	1/2 x 13	4.92	-	-	-	0.12	0.20	2.52	-
40-80-1/2X13-150-B0-SK	3.15	1/2 x 13	5.91	-	-	0.34	0.12	-	2.52	-
40-80-1/2X13-150-A0-SK	3.15	1/2 x 13	5.91	-	-	-	0.12	-	2.52	-
40-80-1/2X13-150-A1-SK	3.15	1/2 x 13	5.91	-	-	-	0.12	-	2.52	0.08
40-80-1/2X13-150-A3-SK	3.15	1/2 x 13	5.91	-	-	-	0.12	0.20	2.52	-
40-40-M8-40-A0-SK	1.57	M 8	1.57	-	-	-	0.08	-	1.18	-
40-40-M8-40-B0-SK	1.57	M 8	1.57	-	-	0.21	0.08	-	1.18	-
40-40-M8-40-A1-SK	1.57	M 8	1.57	-	-	-	0.08	-	1.18	0.06
40-40-M8-40-A3-SK	1.57	M 8	1.57	-	-	-	0.08	0.14	1.18	-
40-40-M8-50-A0-SK	1.57	M 8	1.97	-	-	-	0.08	-	1.18	-
40-40-M8-50-B0-SK	1.57	M 8	1.97	-	-	0.21	0.08	-	1.18	-
40-40-M8-50-A1-SK	1.57	M 8	1.97	-	-	-	0.08	-	1.18	0.06
40-40-M8-50-A3-SK	1.57	M 8	1.97	-	-	-	0.08	0.14	1.18	-
40-40-M8-63-A0-SK	1.57	M 8	2.48	-	-	-	0.08	-	1.18	-
40-40-M8-63-B0-SK	1.57	M 8	2.48	-	-	0.21	0.08	-	1.18	-
40-40-M8-63-A1-SK	1.57	M 8	2.48	-	-	-	0.08	-	1.18	0.06
40-40-M8-63-A3-SK	1.57	M 8	2.48	-	-	-	0.08	0.14	1.18	-
40-40-M10-50-A0-SK	1.57	M 10	1.97	-	-	-	0.08	-	1.18	-
40-40-M10-50-B0-SK	1.57	M 10	1.97	-	-	0.21	0.08	-	1.18	-
40-40-M10-50-A1-SK	1.57	M 10	1.97	-	-	-	0.08	-	1.18	0.06
40-40-M10-50-A3-SK	1.57	M 10	1.97	-	-	-	0.08	0.14	1.18	-
40-40-M10-60-A0-SK	1.57	M 10	2.36	-	-	-	0.08	-	1.18	-
40-40-M10-60-B0-SK	1.57	M 10	2.36	-	-	0.21	0.08	-	1.18	-
40-40-M10-60-A1-SK	1.57	M 10	2.36	-	-	-	0.08	-	1.18	0.06
40-40-M10-60-A3-SK	1.57	M 10	2.36	-	-	-	0.08	0.14	1.18	-
40-40-M10-80-A0-SK	1.57	M 10	3.15	-	-	-	0.08	-	1.18	-
40-40-M10-80-B0-SK	1.57	M 10	3.15	-	-	0.21	0.08	-	1.18	-
40-40-M10-80-A1-SK	1.57	M 10	3.15	-	-	-	0.08	-	1.18	0.06
40-40-M10-80-A3-SK	1.57	M 10	3.15	-	-	-	0.08	0.14	1.18	-
40-40-M10-100-A0-SK	1.57	M 10	3.94	-	-	-	0.08	-	1.18	-
40-40-M10-100-B0-SK	1.57	M 10	3.94	-	-	0.21	0.08	-	1.18	-
40-40-M10-100-A1-SK	1.57	M 10	3.94	-	-	-	0.08	-	1.18	0.06
40-40-M10-100-A3-SK	1.57	M 10	3.94	-	-	-	0.08	0.14	1.18	-
40-40-M12-60-A0-SK	1.57	M 12	2.36	-	-	-	0.08	-	1.18	-
40-40-M12-60-B0-SK	1.57	M 12	2.36	-	-	0.21	0.08	-	1.18	-
40-40-M12-60-A1-SK	1.57	M 12	2.36	-	-	-	0.08	-	1.18	0.06
40-40-M12-60-A3-SK	1.57	M 12	2.36	-	-	-	0.08	0.14	1.18	-
40-40-M12-80-A0-SK	1.57	M 12	3.15	-	-	-	0.08	-	1.18	-
40-40-M12-80-B0-SK	1.57	M 12	3.15	-	-	0.21	0.08	-	1.18	-
40-40-M12-80-A1-SK	1.57	M 12	3.15	-	-	-	0.08	-	1.18	0.06
40-40-M12-80-A3-SK	1.57	M 12	3.15	-	-	-	0.08	0.14	1.18	-
40-40-M12-100-A0-SK	1.57	M 12	3.94	-	-	-	0.08	-	1.18	-
40-40-M12-100-B0-SK	1.57	M 12	3.94	-	-	0.21	0.08	-	1.18	-
40-40-M12-100-A1-SK	1.57	M 12	3.94	-	-	-	0.08	-	1.18	0.06
40-40-M12-100-A3-SK	1.57	M 12	3.94	-	-	-	0.08	0.14	1.18	-
40-40-M12-125-A0-SK	1.57	M 12	4.92	-	-	-	0.08	-	1.18	-
40-40-M12-125-B0-SK	1.57	M 12	4.92	-	-	0.21	0.08	-	1.18	-
40-40-M12-125-A1-SK	1.57	M 12	4.92	-	-	-	0.08	-	1.18	0.06
40-40-M12-125-A3-SK	1.57	M 12	4.92	-	-	-	0.08	0.14	1.18	-
40-50-M8-40-A0-SK	1.97	M 8	1.57	-	-	-	0.10	-	1.50	-
40-50-M8-40-B0-SK	1.97	M 8	1.57	-	-	0.26	0.10	-	1.50	-
40-50-M8-40-A1-SK	1.97	M 8	1.57	-	-	-	0.10	-	1.50	0.08
40-50-M8-40-A3-SK	1.97	M 8	1.57	-	-	-	0.10	0.16	1.50	-
40-50-M8-50-A0-SK	1.97	M 8	1.97	-	-	-	0.10	-	1.50	-
40-50-M8-50-B0-SK	1.97	M 8	1.97	-	-	0.26	0.10	-	1.50	-
40-50-M8-50-A1-SK	1.97	M 8	1.97	-	-	-	0.10	-	1.50	0.08
40-50-M8-50-A3-SK	1.97	M 8	1.97	-	-	-	0.10	0.16	1.50	-
40-50-M8-63-A0-SK	1.97	M 8	2.48	-	-	-	0.10	-	1.50	-
40-50-M8-63-B0-SK	1.97	M 8	2.48	-	-	0.26	0.10	-	1.50	-
40-50-M8-63-A1-SK	1.97	M 8	2.48	-	-	-	0.10	-	1.50	0.08
40-50-M8-63-A3-SK	1.97	M 8	2.48	-	-	-	0.10	0.16	1.50	-
40-50-M10-50-A0-SK	1.97	M 10	1.97	-	-	-	0.10	-	1.50	-
40-50-M10-50-B0-SK	1.97	M 10	1.97	-	-	0.26	0.10	-	1.50	-
40-50-M10-50-A1-SK	1.97	M 10	1.97	-	-	-	0.10	-	1.50	0.08
40-50-M10-50-A3-SK	1.97	M 10	1.97	-	-	-	0.10	0.16	1.50	-
40-50-M10-60-A0-SK	1.97	M 10	2.36	-	-	-	0.10	-	1.50	-
40-50-M10-60-B0-SK	1.97	M 10	2.36	-	-	0.26	0.10	-	1.50	-
40-50-M10-60-A1-SK	1.97	M 10	2.36	-	-	-	0.10	-	1.50	0.08
40-50-M10-60-A3-SK	1.97	M 10	2.36	-	-	-	0.10	0.16	1.50	-
40-50-M10-80-A0-SK	1.97	M 10	3.15	-	-	-	0.10	-	1.50	-
40-50-M10-80-B0-SK	1.97	M 10	3.15	-	-	0.26	0.10	-	1.50	-
40-50-M10-80-A1-SK	1.97	M 10	3.15	-	-	-	0.10	-	1.50	0.08
40-50-M10-80-A3-SK	1.97	M 10	3.15	-	-	-	0.10	0.16	1.50	-
40-50-M10-100-A0-SK	1.97	M 10	3.94	-	-	-	0.10	-	1.50	-
40-50-M10-100-B0-SK	1.97	M 10	3.94	-	-	0.26	0.10	-	1.50	-
40-50-M10-100-A1-SK	1.97	M 10	3.94	-	-	-	0.10	-	1.50	0.08
40-50-M10-100-A3-SK	1.97	M 10	3.94	-	-	-	0.10	0.16	1.50	-
40-50-M12-60-A0-SK	1.97	M 12	2.36	-	-	-	0.10	-	1.50	-
40-50-M12-60-B0-SK	1.97	M 12	2.36	-	-	0.26	0.10	-	1.50	-
40-50-M12-60-A1-SK	1.97	M 12	2.36	-	-	-	0.10	-	1.50	0.08
40-50-M12-60-A3-SK	1.97	M 12	2.36	-	-	-	0.10	0.16	1.50	-
40-50-M12-80-A0-SK	1.97	M 12	3.15	-	-	-	0.10	-	1.50	-
40-50-M12-80-B0-SK	1.97	M 12	3.15	-	-	0.26	0.10	-	1.50	-
40-50-M12-80-A1-SK	1.97	M 12	3.15	-	-	-	0.10	-	1.50	0.08
40-50-M12-80-A3-SK	1.97	M 12	3.15	-	-	-	0.10	0.16	1.50	-
40-50-M12-100-A0-SK	1.97	M 12	3.94	-	-	-	0.10	-	1.50	-
40-50-M12-100-B0-SK	1.97	M 12	3.94	-	-	0.26	0.10	-	1.50	-
40-50-M12-100-A1-SK	1.97	M 12	3.94	-	-	-	0.10	-	1.50	0.08
40-50-M12-100-A3-SK	1.97	M 12	3.94	-	-	-	0.10	0.16	1.50	-
40-50-M12-125-A0-SK	1.97	M 12	4.92	-	-	-	0.10	-	1.50	-
40-50-M12-125-B0-SK	1.97	M 12	4.92	-	-	0.26	0.10	-	1.50	-
40-50-M12-125-A1-SK	1.97	M 12	4.92	-	-	-	0.10	-	1.50	0.08
40-50-M12-125-A3-SK	1.97	M 12	4.92	-	-	-	0.10	0.16	1.50	-
40-60-M8-40-A0-SK	2.36	M 8	1.57	-	-	-	0.10	-	1.89	-
40-60-M8-40-B0-SK	2.36	M 8	1.57	-	-	0.26	0.10	-	1.89	-
40-60-M8-40-A1-SK	2.36	M 8	1.57	-	-	-	0.10	-	1.89	0.08
40-60-M8-40-A3-SK	2.36	M 8	1.57	-	-	-	0.10	0.18	1.89	-
40-60-M8-50-A0-SK	2.36	M 8	1.97	-	-	-	0.10	-	1.89	-
40-60-M8-50-B0-SK	2.36	M 8	1.97	-	-	0.26	0.10	-	1.89	-
40-60-M8-50-A1-SK	2.36	M 8	1.97	-	-	-	0.10	-	1.89	0.08
40-60-M8-50-A3-SK	2.36	M 8	1.97	-	-	-	0.10	0.18	1.89	-
40-60-M8-63-A0-SK	2.36	M 8	2.48	-	-	-	0.10	-	1.89	-
40-60-M8-63-B0-SK	2.36	M 8	2.48	-	-	0.26	0.10	-	1.89	-
40-60-M8-63-A1-SK	2.36	M 8	2.48	-	-	-	0.10	-	1.89	0.08
40-60-M8-63-A3-SK	2.36	M 8	2.48	-	-	-	0.10	0.18	1.89	-
40-60-M10-50-A0-SK	2.36	M 10	1.97	-	-	-	0.10	-	1.89	-
40-60-M10-50-B0-SK	2.36	M 10	1.97	-	-	0.26	0.10	-	1.89	-
40-60-M10-50-A1-SK	2.36	M 10	1.97	-	-	-	0.10	-	1.89	0.08
40-60-M10-50-A3-SK	2.36	M 10	1.97	-	-	-	0.10	0.18	1.89	-
40-60-M10-60-A0-SK	2.36	M 10	2.36	-	-	-	0.10	-	1.89	-
40-60-M10-60-B0-SK	2.36	M 10	2.36	-	-	0.26	0.10	-	1.89	-
40-60-M10-60-A1-SK	2.36	M 10	2.36	-	-	-	0.10	-	1.89	0.08
40-60-M10-60-A3-SK	2.36	M 10	2.36	-	-	-	0.10	0.18	1.89	-
40-60-M10-80-A0-SK	2.36	M 10	3.15	-	-	-	0.10	-	1.89	-
40-60-M10-80-B0-SK	2.36	M 10	3.15	-	-	0.26	0.10	-	1.89	-
40-60-M10-80-A1-SK	2.36	M 10	3.15	-	-	-	0.10	-	1.89	0.08
40-60-M10-80-A3-SK	2.36	M 10	3.15	-	-	-	0.10	0.18	1.89	-
40-60-M10-100-A0-SK	2.36	M 10	3.94	-	-	-	0.10	-	1.89	-
40-60-M10-100-B0-SK	2.36	M 10	3.94	-	-	0.26	0.10	-	1.89	-
40-60-M10-100-A1-SK	2.36	M 10	3.94	-	-	-	0.10	-	1.89	0.08
40-60-M10-100-A3-SK	2.36	M 10	3.94	-	-	-	0.10	0.18	1.89	-
40-60-M12-60-A0-SK	2.36	M 12	2.36	-	-	-	0.10	-	1.89	-
40-60-M12-60-B0-SK	2.36	M 12	2.36	-	-	0.26	0.10	-	1.89	-
40-60-M12-60-A1-SK	2.36	M 12	2.36	-	-	-	0.10	-	1.89	0.08
40-60-M12-60-A3-SK	2.36	M 12	2.36	-	-	-	0.10	0.18	1.89	-
40-60-M12-80-A0-SK	2.36	M 12	3.15	-	-	-	0.10	-	1.89	-
40-60-M12-80-B0-SK	2.36	M 12	3.15	-	-	0.26	0.10	-	1.89	-
40-60-M12-80-A1-SK	2.36	M 12	3.15	-	-	-	0.10	-	1.89	0.08
40-60-M12-80-A3-SK	2.36	M 12	3.15	-	-	-	0.10	0.18	1.89	-
40-60-M12-100-A0-SK	2.36	M 12	3.94	-	-	-	0.10	-	1.89	-
40-60-M12-100-B0-SK	2.36	M 12	3.94	-	-	0.26	0.10	-	1.89	-
40-60-M12-100-A1-SK	2.36	M 12	3.94	-	-	-	0.10	-	1.89	0.08
40-60-M12-100-A3-SK	2.36	M 12	3.94	-	-	-	0.10	0.18	1.89	-
40-60-M12-125-A0-SK	2.36	M 12	4.92	-	-	-	0.10	-	1.89	-
40-60-M12-125-B0-SK	2.36	M 12	4.92	-	-	0.26	0.10	-	1.89	-
40-60-M12-125-A1-SK	2.36	M 12	4.92	-	-	-	0.10	-	1.89	0.08
40-60-M12-125-A3-SK	2.36	M 12	4.92	-	-	-	0.10	0.18	1.89	-
40-80-M8-40-A0-SK	3.15	M 8	1.57	-	-	-	0.12	-	2.52	-
40-80-M8-40-B0-SK	3.15	M 8	1.57	-	-	0.34	0.12	-	2.52	-
40-80-M8-40-A1-SK	3.15	M 8	1.57	-	-	-	0.12	-	2.52	0.08
40-80-M8-40-A3-SK	3.15	M 8	1.57	-	-	-	0.12	0.20	2.52	-
40-80-M8-50-A0-SK	3.15	M 8	1.97	-	-	-	0.12	-	2.52	-
40-80-M8-50-B0-SK	3.15	M 8	1.97	-	-	0.34	0.12	-	2.52	-
40-80-M8-50-A1-SK	3.15	M 8	1.97	-	-	-	0.12	-	2.52	0.08
40-80-M8-50-A3-SK	3.15	M 8	1.97	-	-	-	0.12	0.20	2.52	-
40-80-M8-63-A0-SK	3.15	M 8	2.48	-	-	-	0.12	-	2.52	-
40-80-M8-63-B0-SK	3.15	M 8	2.48	-	-	0.34	0.12	-	2.52	-
40-80-M8-63-A1-SK	3.15	M 8	2.48	-	-	-	0.12	-	2.52	0.08
40-80-M8-63-A3-SK	3.15	M 8	2.48	-	-	-	0.12	0.20	2.52	-
40-80-M10-50-A0-SK	3.15	M 10	1.97	-	-	-	0.12	-	2.52	-
40-80-M10-50-B0-SK	3.15	M 10	1.97	-	-	0.34	0.12	-	2.52	-
40-80-M10-50-A1-SK	3.15	M 10	1.97	-	-	-	0.12	-	2.52	0.08
40-80-M10-50-A3-SK	3.15	M 10	1.97	-	-	-	0.12	0.20	2.52	-
40-80-M10-60-A0-SK	3.15	M 10	2.36	-	-	-	0.12	-	2.52	-
40-80-M10-60-B0-SK	3.15	M 10	2.36	-	-	0.34	0.12	-	2.52	-
40-80-M10-60-A1-SK	3.15	M 10	2.36	-	-	-	0.12	-	2.52	0.08
40-80-M10-60-A3-SK	3.15	M 10	2.36	-	-	-	0.12	0.20	2.52	-
40-80-M10-80-A0-SK	3.15	M 10	3.15	-	-	-	0.12	-	2.52	-
40-80-M10-80-B0-SK	3.15	M 10	3.15	-	-	0.34	0.12	-	2.52	-
40-80-M10-80-A1-SK	3.15	M 10	3.15	-	-	-	0.12	-	2.52	0.08
40-80-M10-80-A3-SK	3.15	M 10	3.15	-	-	-	0.12	0.20	2.52	-
40-80-M10-100-A0-SK	3.15	M 10	3.94	-	-	-	0.12	-	2.52	-
40-80-M10-100-B0-SK	3.15	M 10	3.94	-	-	0.34	0.12	-	2.52	-
40-80-M10-100-A1-SK	3.15	M 10	3.94	-	-	-	0.12	-	2.52	0.08
40-80-M10-100-A3-SK	3.15	M 10	3.94	-	-	-	0.12	0.20	2.52	-
40-80-M12-60-A0-SK	3.15	M 12	2.36	-	-	-	0.12	-	2.52	-
40-80-M12-60-B0-SK	3.15	M 12	2.36	-	-	0.34	0.12	-	2.52	-
40-80-M12-60-A1-SK	3.15	M 12	2.36	-	-	-	0.12	-	2.52	0.08
40-80-M12-60-A3-SK	3.15	M 12	2.36	-	-	-	0.12	0.20	2.52	-
40-80-M12-80-A0-SK	3.15	M 12	3.15	-	-	-	0.12	-	2.52	-
40-80-M12-80-B0-SK	3.15	M 12	3.15	-	-	0.34	0.12	-	2.52	-
40-80-M12-80-A1-SK	3.15	M 12	3.15	-	-	-	0.12	-	2.52	0.08
40-80-M12-80-A3-SK	3.15	M 12	3.15	-	-	-	0.12	0.20	2.52	-
40-80-M12-100-A0-SK	3.15	M 12	3.94	-	-	-	0.12	-	2.52	-
40-80-M12-100-B0-SK	3.15	M 12	3.94	-	-	0.34	0.12	-	2.52	-
40-80-M12-100-A1-SK	3.15	M 12	3.94	-	-	-	0.12	-	2.52	0.08
40-80-M12-100-A3-SK	3.15	M 12	3.94	-	-	-	0.12	0.20	2.52	-
40-80-M12-125-A0-SK	3.15	M 12	4.92	-	-	-	0.12	-	2.52	-
40-80-M12-125-B0-SK	3.15	M 12	4.92	-	-	0.34	0.12	-	2.52	-
40-80-M12-125-A1-SK	3.15	M 12	4.92	-	-	-	0.12	-	2.52	0.08
40-80-M12-125-A3-SK	3.15	M 12	4.92	-	-	-	0.12	0.20	2.52	-

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	l₁ Version S / SK				Version U / UK				l₇ Version X	d₃	h₁	h₆	m	s

1.57	5/16 x 18	-	-	-	-	-	-	-	-	0.98	0.21	0.08	0.14	1.18	0.06
1.57	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.10	0.21	0.08	0.14	1.18	0.06
1.57	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.22	0.21	0.08	0.14	1.18	0.06
1.57*	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.46	0.21	0.08	0.14	1.18	0.06
1.97	5/16 x 18	-	-	-	-	-	-	-	-	0.98	0.26	0.10	0.16	1.50	0.08
1.97	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.10	0.26	0.10	0.16	1.50	0.08
1.97	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.26	0.26	0.10	0.16	1.50	0.08
1.97	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.46	0.26	0.10	0.16	1.50	0.08
2.36	5/16 x 18	-	-	-	-	-	-	-	-	0.98	0.26	0.10	0.18	1.89	0.08
2.36	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.10	0.26	0.10	0.18	1.89	0.08
2.36	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.26	0.26	0.10	0.18	1.89	0.08
2.36	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.46	0.26	0.10	0.18	1.89	0.08
3.15	5/16 x 18	-	-	-	-	-	-	-	-	1.02	0.34	0.12	0.20	2.52	0.08
3.15	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.14	0.34	0.12	0.20	2.52	0.08
3.15	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.26	0.34	0.12	0.20	2.52	0.08
3.15	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.50	0.34	0.12	0.20	2.52	0.08
3.15	3/4 x 10	-	-	-	-	3.94	4.92	5.91	-	1.77	0.34	0.12	0.20	2.52	0.08

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	h₃	h₄	A/F₁	A/F₂	A/F₃	A/F₇	t

1.57	5/16 x 18	-	-	-	-	-	1/2	0.31
1.57	3/8 x 16	0.43	-	11/16	-	-	1/2	0.39
1.57	1/2 x 13	0.43	-	11/16	-	-	5/8	0.47
1.57*	5/8 x 11	-	0.67	-	1/2	5/16	7/8	0.63
1.97	5/16 x 18	-	-	-	-	-	1/2	0.31
1.97	3/8 x 16	0.43	-	11/16	-	-	1/2	0.39
1.97	1/2 x 13	0.43	-	11/16	-	-	5/8	0.47
1.97	5/8 x 11	-	0.67	-	1/2	5/16	7/8	0.63
2.36	5/16 x 18	-	-	-	-	-	1/2	0.31
2.36	3/8 x 16	0.43	-	11/16	-	-	1/2	0.39
2.36	1/2 x 13	0.43	-	11/16	-	-	5/8	0.47
2.36	5/8 x 11	-	0.67	-	1/2	5/16	7/8	0.63
3.15	5/16 x 18	-	-	-	-	-	1/2	0.31
3.15	3/8 x 16	0.47	-	11/16	-	-	1/2	0.39
3.15	1/2 x 13	0.47	-	11/16	-	-	5/8	0.47
3.15	5/8 x 11	-	0.71	-	1/2	5/16	7/8	0.63
3.15	3/4 x 10	-	0.75	-	9/16	7/16	1	0.79

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	Capacité de charge Version S / SK	Version U / UK	Version X

1.57	5/16 x 18	1574 lbf (7 kN)	-	1574 lbf (7 kN)
1.57	3/8 x 16	1574 lbf (7 kN)	-	1574 lbf (7 kN)
1.57	1/2 x 13	1574 lbf (7 kN)	-	1574 lbf (7 kN)
1.57*	5/8 x 11	-	1574 lbf (7 kN)	1574 lbf (7 kN)
1.97	5/16 x 18	1798 lbf (8 kN)	-	1798 lbf (8 kN)
1.97	3/8 x 16	1798 lbf (8 kN)	-	1798 lbf (8 kN)
1.97	1/2 x 13	1798 lbf (8 kN)	-	1798 lbf (8 kN)
1.97	5/8 x 11	-	1798 lbf (8 kN)	1798 lbf (8 kN)
2.36	5/16 x 18	1798 lbf (8 kN)	-	1798 lbf (8 kN)
2.36	3/8 x 16	2248 lbf (10 kN)	-	2248 lbf (10 kN)
2.36	1/2 x 13	2248 lbf (10 kN)	-	2248 lbf (10 kN)
2.36	5/8 x 11	-	2248 lbf (10 kN)	2248 lbf (10 kN)
3.15	5/16 x 18	1798 lbf (8 kN)	-	1798 lbf (8 kN)
3.15	3/8 x 16	2248 lbf (10 kN)	-	2248 lbf (10 kN)
3.15	1/2 x 13	2698 lbf (12 kN)	-	2698 lbf (12 kN)
3.15	5/8 x 11	-	2698 lbf (12 kN)	2698 lbf (12 kN)
3.15	3/4 x 10	-	3597 lbf (16 kN)	3597 lbf (16 kN)

* Non disponible pour le type B0

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	l₁ Version S / SK				Version U / UK						l₇ Version X	d₃	h₁	h₆	m	s

1.57	M 8	1.57	1.97	2.48	-	-	-	-	-	-	-	0.98	0.21	0.08	0.14	1.18	0.06
1.57	M 10	1.97	2.36	3.15	3.94	-	-	-	-	-	-	1.10	0.21	0.08	0.14	1.18	0.06
1.57	M 12	2.36	3.15	3.94	4.92	-	-	-	-	-	-	1.22	0.21	0.08	0.14	1.18	0.06
1.57*	M 16	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84	1.46	0.21	0.08	0.14	1.18	0.06
1.97	M 8	1.57	1.97	2.48	-	-	-	-	-	-	-	0.98	0.26	0.10	0.16	1.50	0.08
1.97	M 10	1.97	2.36	3.15	3.94	-	-	-	-	-	-	1.10	0.26	0.10	0.16	1.50	0.08
1.97	M 12	2.36	3.15	3.94	4.92	-	-	-	-	-	-	1.26	0.26	0.10	0.16	1.50	0.08
1.97	M 16	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84	1.46	0.26	0.10	0.16	1.50	0.08
2.36	M 8	1.57	1.97	2.48	-	-	-	-	-	-	-	0.98	0.26	0.10	0.18	1.89	0.08
2.36	M 10	1.97	2.36	3.15	3.94	-	-	-	-	-	-	1.10	0.26	0.10	0.18	1.89	0.08
2.36	M 12	2.36	3.15	3.94	4.92	-	-	-	-	-	-	1.26	0.26	0.10	0.18	1.89	0.08
2.36	M 16	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84	1.46	0.26	0.10	0.18	1.89	0.08
3.15	M 8	1.57	1.97	2.48	-	-	-	-	-	-	-	1.02	0.34	0.12	0.20	2.52	0.08
3.15	M 10	1.97	2.36	3.15	3.94	-	-	-	-	-	-	1.14	0.34	0.12	0.20	2.52	0.08
3.15	M 12	2.36	3.15	3.94	4.92	-	-	-	-	-	-	1.26	0.34	0.12	0.20	2.52	0.08
3.15	M 16	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84	1.50	0.34	0.12	0.20	2.52	0.08
3.15	M 20	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84	1.77	0.34	0.12	0.20	2.52	0.08
3.15	M 24	-	-	-	-	3.94	4.92	5.91	7.87	11.81	-	-	0.34	0.12	0.20	2.52	0.08

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	h₃	h₄	A/F₁	A/F₂	A/F₃	A/F₇	t

1.57	M 8	0.43	-	17	-	-	14	0.31
1.57	M 10	0.43	-	17	-	-	14	0.39
1.57	M 12	0.43	-	17	-	-	17	0.47
1.57*	M 16	-	0.67	-	12	8	22	0.63
1.97	M 8	0.43	-	17	-	-	14	0.31
1.97	M 10	0.43	-	17	-	-	14	0.39
1.97	M 12	0.43	-	17	-	-	17	0.47
1.97	M 16	-	0.67	-	12	8	22	0.63
2.36	M 8	0.43	-	17	-	-	14	0.31
2.36	M 10	0.43	-	17	-	-	14	0.39
2.36	M 12	0.43	-	17	-	-	17	0.47
2.36	M 16	-	0.67	-	12	8	22	0.63
3.15	M 8	0.47	-	17	-	-	14	0.31
3.15	M 10	0.47	-	17	-	-	14	0.39
3.15	M 12	0.47	-	17	-	-	17	0.47
3.15	M 16	-	0.71	-	12	8	22	0.63
3.15	M 20	-	0.75	-	15	10	27	0.79
3.15	M 24	-	0.87	-	19	12	-	-

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	Capacité de charge Version S / SK	Version U / UK	Version X

1.57	M 8	1574 lbf (7 kN)	-	1574 lbf (7 kN)
1.57	M 10	1574 lbf (7 kN)	-	1574 lbf (7 kN)
1.57	M 12	1574 lbf (7 kN)	-	1574 lbf (7 kN)
1.57*	M 16	-	1574 lbf (7 kN)	1574 lbf (7 kN)
1.97	M 8	1798 lbf (8 kN)	-	1798 lbf (8 kN)
1.97	M 10	1798 lbf (8 kN)	-	1798 lbf (8 kN)
1.97	M 12	1798 lbf (8 kN)	-	1798 lbf (8 kN)
1.97	M 16	-	1798 lbf (8 kN)	1798 lbf (8 kN)
2.36	M 8	1798 lbf (8 kN)	-	1798 lbf (8 kN)
2.36	M 10	2248 lbf (10 kN)	-	2248 lbf (10 kN)
2.36	M 12	2248 lbf (10 kN)	-	2248 lbf (10 kN)
2.36	M 16	-	2248 lbf (10 kN)	2248 lbf (10 kN)
3.15	M 8	1798 lbf (8 kN)	-	1798 lbf (8 kN)
3.15	M 10	2248 lbf (10 kN)	-	2248 lbf (10 kN)
3.15	M 12	2698 lbf (12 kN)	-	2698 lbf (12 kN)
3.15	M 16	-	2698 lbf (12 kN)	2698 lbf (12 kN)
3.15	M 20	-	3597 lbf (16 kN)	3597 lbf (16 kN)
3.15	M 24	-	3597 lbf (16 kN)	-

* Non disponible pour le type B0

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$11.81

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$11.81
50	99	Can$10.83
100	249	Can$9.84
≥ 250		Can$8.86

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: -

Si le poids n'est pas indiqué, veuillez contacter notre service des ventes pour plus d'informations.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

À propos des téléchargements CAO

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

Demande de rappel

Votre contact

GN 40 Pieds de machine Acier, zingué, avec douille taraudée ou goujon fileté

Description du produit

Spécifications

Sur demande

Options de pièce / Tableau

Type (base)

Version (goujon / douille)

Version (goujon / douille): X - Modèle avec douille six pans creux hexagonale externe filetée

Version (goujon / douille): S - Sans écrou hexagonal externe en bas

Version (goujon / douille): SK - Avec écrou externe hexagonal externe en bas

Version (goujon / douille): X - Modèle avec douille six pans creux hexagonale externe filetée

Version (goujon / douille): S - Sans écrou hexagonal externe en bas

Version (goujon / douille): SK - Avec écrou externe hexagonal externe en bas

Version (goujon / douille): X - Modèle avec douille six pans creux hexagonale externe filetée

Version (goujon / douille): S - Sans écrou hexagonal externe en bas
