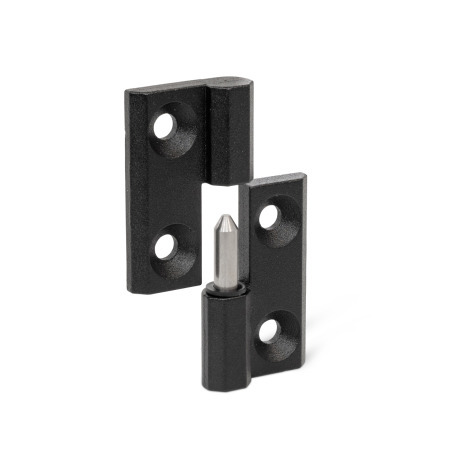

GN 337 Charnières Zinc moulé sous pression, avec trous traversant fraisés

Charnières GN 337: Zinc moulé sous pression, avec trous traversant fraisés

Matériau: ZD - Zinc moulé sous pression
Finition: SW - Noir, RAL 9005, finition texturée
N° d'identification: 1 - Palier fixe (goupille) droite

Présentation des types - Bagues d’arbre Informations sur la capacité de charge

Description du produit

Les charnières EN 337 sont une variante des charnières GN 237 qui ont été conçues de telle sorte que les deux côtés de la charnière peuvent être facilement séparés l'un de l'autre.

Spécifications

Ailettes de charnière
Zinc moulé sous pressionZD
Fini poudré

Noir, RAL 9005, finition texturéeSW
Argenté, RAL 9006, finition texturéeSR

Goupille de charnière
Inox AISI 303

Rondelle
Plastique

RoHS

Accessoire

Plaques d'écartement GN 2372 (with Tapped Holes)
Plaques d'écartement GN 2370
Butées de fin de course GN 2374

Sur demande

Attaches de différentes tailles (unités métriques et pouces), et divers conditionnements

GN 337 Charnières en zinc moulé sous pression avec trous traversants fraisés schéma

Masquer schéma technique

Options de pièce / Tableau

Type

A	2x2 alésages pour vis à tête fraisée

N° d'identification

1	Palier fixe (goupille) droite
2	Palier fixe (goupille) gauche

Référence SW	Référence SR	l₁	l₂	d₁	d₂	h₁	h₂	h₃	h₄ +0.02	l₃	m₁	m₂

337-ZD-40-40-A-1-SW	337-ZD-40-40-A-1-SR	1.57	1.57	0.21	0.16	0.35	0.20	0.22	0.43 +0.02	0.63	0.98	0.98
337-ZD-50-50-A-1-SW	337-ZD-50-50-A-1-SR	1.97	1.97	0.25	0.24	0.45	0.24	0.26	0.51 +0.02	0.83	1.18	1.18
337-ZD-60-60-A-1-SW	337-ZD-60-60-A-1-SR	2.36	2.36	0.33	0.31	0.59	0.31	0.33	0.67 +0.02	1.02	1.42	1.42

Référence SW	Référence SR	l₁	l₂	d₁	d₂	h₁	h₂	h₃	h₄ +0.02	l₃	m₁	m₂

337-ZD-40-40-A-2-SW	337-ZD-40-40-A-2-SR	1.57	1.57	0.21	0.16	0.35	0.20	0.22	0.43 +0.02	0.63	0.98	0.98
337-ZD-50-50-A-2-SW	337-ZD-50-50-A-2-SR	1.97	1.97	0.25	0.24	0.45	0.24	0.26	0.51 +0.02	0.83	1.18	1.18
337-ZD-60-60-A-2-SW	337-ZD-60-60-A-2-SR	2.36	2.36	0.33	0.31	0.59	0.31	0.33	0.67 +0.02	1.02	1.42	1.42

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

l₁	l₂	d₁	d₂	h₁	h₂	h₃	h₄ +0.02	l₃	m₁	m₂

1.57	1.57	0.21	0.16	0.35	0.20	0.22	0.43	0.63	0.98	0.98
1.97	1.97	0.25	0.24	0.45	0.24	0.26	0.51	0.83	1.18	1.18
2.36	2.36	0.33	0.31	0.59	0.31	0.33	0.67	1.02	1.42	1.42

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$21.69

En stock: 8
Délai de livraison 5-7 jours: 839
Contact pour le délai de livraison >839

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$21.69
100	249	Can$19.88
250	499	Can$18.08
≥ 500		Can$16.27

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.095 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
