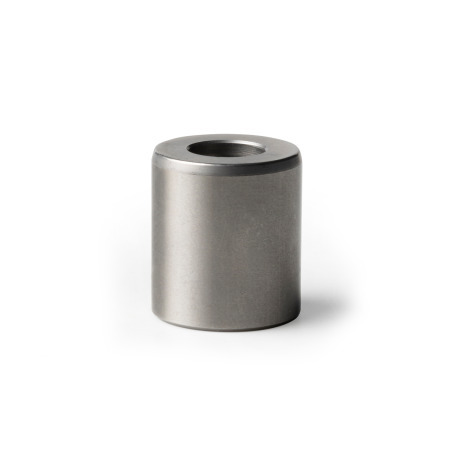

DIN 9845 Douilles de coupe Acier HSS

Type: A - Sans collier

Tolérances ISO fondamentales

Description du produit

Les douilles de coupe DIN 9845 peuvent par exemple être utilisées avec les poinçons de coupe DIN 9861 des outils de poinçonnage.

Pour choisir la douille de coupe, il faut tenir compte du jeu de coupe nécessaire, qui dépend du matériau à poinçonner et de son épaisseur. Le diamètre d₄ est supérieur au diamètre de coupe d₁ afin de permettre la bonne éjection de la partie découpée.

Si nécessaire, les douilles de coupe peuvent être usinées afin d'obtenir une géométrie adaptée à l'application.

Spécifications

AcierHSS

Durci et trempé (HRC 62 +2)
Tolérances et arêtes de coupe rectifiées

RoHS

Accessoire

Poinçons de coupe DIN 9861
Douilles de positionnement DIN 9845 (Type C)

Sur demande

Autres alésages d₁
Autres longueurs l₁

DIN 9845 Douilles de coupe, acier HSS schéma

Masquer schéma technique

Options de pièce / Tableau

Type

A	Sans collier
B	Avec collier

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

Référence A - Sans collier	Référence B - Avec collier	d₁ H8	l₁	d₂ Type A n6	Type B k6	d₃	d₄	l₂	l₃


9845-2-20-A-HSS		0.08 H8	0.79	0.24 n6	0.24 k6	-	d₁+0.3	0.67	-
	9845-2-20-B-HSS	0.08 H8	0.79	0.24 n6	0.24 k6	0.31	d₁+0.3	0.67	0.63
9845-2.1-20-A-HSS		0.08 H8	0.79	0.28 n6	0.28 k6	-	d₁+0.5	0.67	-
	9845-2.1-20-B-HSS	0.08 H8	0.79	0.28 n6	0.28 k6	0.35	d₁+0.5	0.67	0.63
9845-3-20-A-HSS		0.12 H8	0.79	0.28 n6	0.28 k6	-	d₁+0.5	0.67	-
	9845-3-20-B-HSS	0.12 H8	0.79	0.28 n6	0.28 k6	0.35	d₁+0.5	0.67	0.63
9845-3.1-20-A-HSS		0.12 H8	0.79	0.31 n6	0.31 k6	-	d₁+0.5	0.67	-
	9845-3.1-20-B-HSS	0.12 H8	0.79	0.31 n6	0.31 k6	0.39	d₁+0.5	0.67	0.63
9845-4-20-A-HSS		0.16 H8	0.79	0.31 n6	0.31 k6	-	d₁+0.5	0.67	-
	9845-4-20-B-HSS	0.16 H8	0.79	0.31 n6	0.31 k6	0.39	d₁+0.5	0.67	0.63
9845-4.1-20-A-HSS		0.16 H8	0.79	0.39 n6	0.39 k6	-	d₁+0.5	0.63	-
	9845-4.1-20-B-HSS	0.16 H8	0.79	0.39 n6	0.39 k6	0.47	d₁+0.5	0.63	0.63
9845-5-20-A-HSS		0.20 H8	0.79	0.39 n6	0.39 k6	-	d₁+0.7	0.63	-
	9845-5-20-B-HSS	0.20 H8	0.79	0.39 n6	0.39 k6	0.47	d₁+0.7	0.63	0.63
9845-5.1-20-A-HSS		0.20 H8	0.79	0.47 n6	0.47 k6	-	d₁+0.7	0.63	-
	9845-5.1-20-B-HSS	0.20 H8	0.79	0.47 n6	0.47 k6	0.55	d₁+0.7	0.63	0.63
9845-6-20-A-HSS		0.24 H8	0.79	0.47 n6	0.47 k6	-	d₁+0.7	0.63	-
	9845-6-20-B-HSS	0.24 H8	0.79	0.47 n6	0.47 k6	0.55	d₁+0.7	0.63	0.63
9845-6.1-20-A-HSS		0.24 H8	0.79	0.59 n6	0.59 k6	-	d₁+0.7	0.63	-
	9845-6.1-20-B-HSS	0.24 H8	0.79	0.59 n6	0.59 k6	0.67	d₁+0.7	0.63	0.63
9845-8-20-A-HSS		0.31 H8	0.79	0.59 n6	0.59 k6	-	d₁+0.7	0.63	-
	9845-8-20-B-HSS	0.31 H8	0.79	0.59 n6	0.59 k6	0.67	d₁+0.7	0.63	0.63
9845-8.1-20-A-HSS		0.32 H8	0.79	0.71 n6	0.71 k6	-	d₁+1	0.63	-
	9845-8.1-20-B-HSS	0.32 H8	0.79	0.71 n6	0.71 k6	0.79	d₁+1	0.63	0.63
9845-10-20-A-HSS		0.39 H8	0.79	0.71 n6	0.71 k6	-	d₁+1	0.63	-
	9845-10-20-B-HSS	0.39 H8	0.79	0.71 n6	0.71 k6	0.79	d₁+1	0.63	0.63
9845-10.1-20-A-HSS		0.40 H8	0.79	0.87 n6	0.87 k6	-	d₁+1	0.59	-
	9845-10.1-20-B-HSS	0.40 H8	0.79	0.87 n6	0.87 k6	0.94	d₁+1	0.59	0.63
9845-12-20-A-HSS		0.47 H8	0.79	0.87 n6	0.87 k6	-	d₁+1	0.59	-
	9845-12-20-B-HSS	0.47 H8	0.79	0.87 n6	0.87 k6	0.94	d₁+1	0.59	0.63
9845-12.1-20-A-HSS		0.48 H8	0.79	1.02 n6	1.02 k6	-	d₁+1	0.59	-
	9845-12.1-20-B-HSS	0.48 H8	0.79	1.02 n6	1.02 k6	1.10	d₁+1	0.59	0.63

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁ H8	l₁	d₂ Type A n6	Type B k6	d₃	d₄	l₂	l₃

0.08	0.79	0.24	0.24	0.31	d₁+0.3	0.67	0.63
0.08	0.79	0.28	0.28	0.35	d₁+0.5	0.67	0.63
0.12	0.79	0.28	0.28	0.35	d₁+0.5	0.67	0.63
0.12	0.79	0.31	0.31	0.39	d₁+0.5	0.67	0.63
0.16	0.79	0.31	0.31	0.39	d₁+0.5	0.67	0.63
0.16	0.79	0.39	0.39	0.47	d₁+0.5	0.63	0.63
0.20	0.79	0.39	0.39	0.47	d₁+0.7	0.63	0.63
0.20	0.79	0.47	0.47	0.55	d₁+0.7	0.63	0.63
0.24	0.79	0.47	0.47	0.55	d₁+0.7	0.63	0.63
0.24	0.79	0.59	0.59	0.67	d₁+0.7	0.63	0.63
0.31	0.79	0.59	0.59	0.67	d₁+0.7	0.63	0.63
0.32	0.79	0.71	0.71	0.79	d₁+1	0.63	0.63
0.39	0.79	0.71	0.71	0.79	d₁+1	0.63	0.63
0.40	0.79	0.87	0.87	0.94	d₁+1	0.59	0.63
0.47	0.79	0.87	0.87	0.94	d₁+1	0.59	0.63
0.48	0.79	1.02	1.02	1.10	d₁+1	0.59	0.63

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$31.33

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$31.33
50	99	Can$28.72
100	249	Can$26.11
≥ 250		Can$23.50

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.008 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
