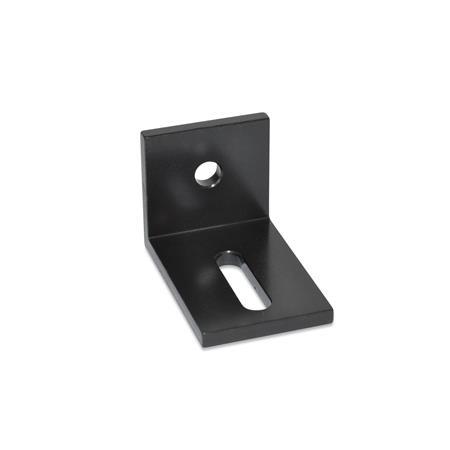

Supports de connexion en forme de L GN 970

Matériau: STB - Acier structurel
Type: C - Avec alésages et trous à fente

Famille de produits Accessoires pour systèmes profilés

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen

Description du produit

Les supports de connexion en forme de L GN 970 sont utilisés de façon universelle pour une connexion à angle droit et pour la fixation de plaques de base ou de couvercle par exemple.

Le type A permet d'utiliser des gabarits de perçage spécifiques à l'application, ainsi que pour fixer par soudage.

Les supports d'installation de type C possèdent une ou deux combinaisons d'un trou et d'un trou allongé selon la longueur l₁.

Spécifications

Acier structurelSTB

Tiré, avec bords tranchants
Finition noircie

AluminiumALM

Emboutie
Finition mate, rectifiée

RoHS

Référence A - Sans alésages	Référence C - Avec alésages et trous à fente	h₁ ALM	STB	b₁	l₁	b₃	d	h₂	l₂	m₁	m₂	s

970-ALM-30-45-30-A		1.18	-	1.77	1.18	-	0.24	0.71	0.59	-	0.79	0.16
	970-ALM-30-45-30-C	1.18	-	1.77	1.18	0.71	0.24	0.71	0.59	-	0.79	0.16
970-ALM-30-45-60-A		1.18	-	1.77	2.36	-	0.24	0.71	0.59	1.18	0.79	0.16
	970-ALM-30-45-60-C	1.18	-	1.77	2.36	0.71	0.24	0.71	0.59	1.18	0.79	0.16
970-ALM-40-60-40-A		1.57	-	2.36	1.57	-	0.32	0.94	0.79	-	0.98	0.20
	970-ALM-40-60-40-C	1.57	-	2.36	1.57	0.94	0.32	0.94	0.79	-	0.98	0.20
970-ALM-40-60-80-A		1.57	-	2.36	3.15	-	0.32	0.94	0.79	1.57	0.98	0.20
	970-ALM-40-60-80-C	1.57	-	2.36	3.15	0.94	0.32	0.94	0.79	1.57	0.98	0.20
970-ALM-50-75-50-A		1.97	-	2.95	1.97	-	0.40	1.18	0.98	-	1.18	0.24
	970-ALM-50-75-50-C	1.97	-	2.95	1.97	1.18	0.40	1.18	0.98	-	1.18	0.24
970-ALM-50-75-100-A		1.97	-	2.95	3.94	-	0.40	1.18	0.98	1.97	1.18	0.24
	970-ALM-50-75-100-C	1.97	-	2.95	3.94	1.18	0.40	1.18	0.98	1.97	1.18	0.24

Référence A - Sans alésages	Référence C - Avec alésages et trous à fente	h₁ ALM	STB	b₁	l₁	b₃	d	h₂	l₂	m₁	m₂	s

970-STB-30-45-30-A		-	1.18	1.77	1.18	-	0.24	0.71	0.59	-	0.79	0.16
	970-STB-30-45-30-C	-	1.18	1.77	1.18	0.71	0.24	0.71	0.59	-	0.79	0.16
970-STB-30-45-60-A		-	1.18	1.77	2.36	-	0.24	0.71	0.59	1.18	0.79	0.16
	970-STB-30-45-60-C	-	1.18	1.77	2.36	0.71	0.24	0.71	0.59	1.18	0.79	0.16
970-STB-40-60-40-A		-	1.57	2.36	1.57	-	0.32	0.94	0.79	-	0.98	0.20
	970-STB-40-60-40-C	-	1.57	2.36	1.57	0.94	0.32	0.94	0.79	-	0.98	0.20
970-STB-40-60-80-A		-	1.57	2.36	3.15	-	0.32	0.94	0.79	1.57	0.98	0.20
	970-STB-40-60-80-C	-	1.57	2.36	3.15	0.94	0.32	0.94	0.79	1.57	0.98	0.20

Référence
A - Sans alésages

Référence
C - Avec alésages et trous à fente

h₁
ALM

STB

b₁

l₁

b₃

h₂

l₂

m₁

m₂

970-STB-30-45-30-A

1.18

1.77

1.18

0.24

0.71

0.59

0.79

0.16

970-STB-30-45-30-C

1.18

1.77

1.18

0.71

0.24

0.71

0.59

0.79

0.16

970-STB-30-45-60-A

1.18

1.77

2.36

0.24

0.71

0.59

1.18

0.79

0.16

970-STB-30-45-60-C

1.18

1.77

2.36

0.71

0.24

0.71

0.59

1.18

0.79

0.16

970-STB-40-60-40-A

1.57

2.36

1.57

0.32

0.94

0.79

0.98

0.20

970-STB-40-60-40-C

1.57

2.36

1.57

0.94

0.32

0.94

0.79

0.98

0.20

970-STB-40-60-80-A

1.57

2.36

3.15

0.32

0.94

0.79

1.57

0.98

0.20

970-STB-40-60-80-C

1.57

2.36

3.15

0.94

0.32

0.94

0.79

1.57

0.98

0.20
