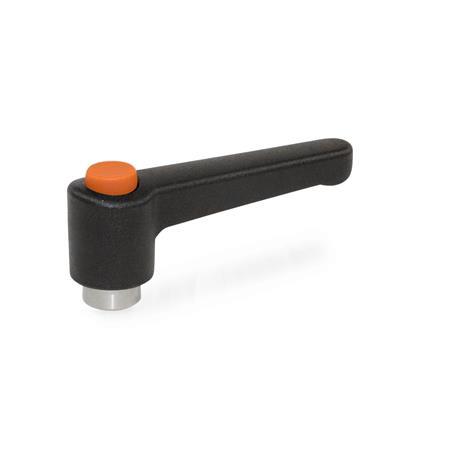

WN 304.1 Manettes indexables droites Plastique, avec bouton poussoir, de type taraudé ou à alésage borgne avec composants en inox

Manettes indexables droites WN 304.1: Plastique, avec bouton poussoir, de type taraudé ou à alésage borgne avec composants en inox

Poignée Color: SW - Noir, RAL 9005, finition texturée
Push Button Color: O - Orange, RAL 2004

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Tolérances ISO fondamentales Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Brevetées et fabriquées aux États-Unis, les manettes indexables avec bouton-poussoir WN 304.1 ont une manette droite parallèle à la surface de serrage. Pour certaines applications, cela présente un avantage en raison des limites d'espace ou pour des raisons visuelles.

L'insert est relié à la manette par des dentelures qui peuvent être facilement désengagées.

En tirant la manette vers le haut, les dentelures sont libérées, ce qui permet de la faire pivoter dans la position de serrage idéale.

Lorsque la manette est relâchée, les dentelures se réenclenchent automatiquement.

Le bouton de relâchement est un élément de conception et permet une action de relâchement sans effort. Cependant, cette conception est limitée aux applications qui ne nécessitent pas le démontage de la manette.

Spécifications

Corps de manette
PlastiqueKT, Nylon thermoplastique

Renforcé de fibre de verre
Avec insert en inox moulé
Température de fonctionnement jusqu'à 230 °F (150 °C)
Couleur
- Noir, RAL 9005, finition texturéeSW
- Orange, RAL 2004, finition texturéeOS

Insert taraudé
Inox AISI 303

Bouton-poussoir
Plastique nylon

Noir, RAL 9005S
Orange, RAL 2004O
Gris, RAL 7035G

RoHS

Sur demande

Couleurs, alésages et filetages spéciaux

WN 304.1 Manettes indexables droites en plastique, avec bouton-poussoir, à alésage taraudé ou borgne avec composants en inox schéma

Masquer schéma technique

Options de pièce / Tableau

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

l₁	d₁ Filetage			d₂ Alésage borgne		d₃	d₄	h₁	h₂	h₃	h₄ Course	t min.

1.18	10 x 32	10 x 24	1/4 x 20	B 1/4	-	0.39	0.57	0.96	0.16	0.87	0.14	0.35
1.77	10 x 32	10 x 24	1/4 x 20	B 1/4	-	0.39	0.57	0.96	0.16	0.87	0.14	0.35
2.48	1/4 x 20	5/16 x 18	-	B 1/4	B 5/16	0.53	0.76	1.22	0.26	1.12	0.16	0.43
3.07	5/16 x 18	3/8 x 16	3/8 x 24	B 5/16	B 3/8	0.63	0.87	1.42	0.31	1.34	0.16	0.55

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

l₁	d₁ Filetage				d₂ Alésage borgne		d₃	d₄	h₁	h₂	h₃	h₄ Course	t min.

1.18	M 3	-	-	-	-	-	0.39	0.57	0.96	0.16	0.87	0.14	0.28
1.18	M 4	M 5	M 6	-	B 5	B 6	0.39	0.57	0.96	0.16	0.87	0.14	0.35
1.77	M 3	M 4	M 5	M 6	B 5	B 6	0.39	0.57	0.96	0.16	0.87	0.14	0.35
2.48	M 6	M 8	-	-	B 6	B 8	0.53	0.76	1.22	0.26	1.12	0.16	0.43
3.07	M 8	M 10	-	-	B 8	B 10	0.63	0.87	1.42	0.31	1.34	0.16	0.55

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$8.16

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	249	Can$8.16
250	499	Can$7.48
500	999	Can$6.80
≥ 1000		Can$6.12

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: -

Si le poids n'est pas indiqué, veuillez contacter notre service des ventes pour plus d'informations.
