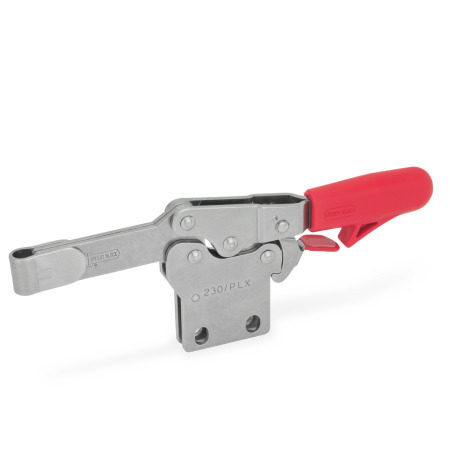

Sauterelles tirées GN 820.4

Matériau: NI - Inox
Type: PL - Version barre pleine, avec fermoir soudable

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Principe de fonctionnement du levier à genouillère / Aperçu des types des sauterelles à crochet Caractéristiques de l'inox

Description du produit

Les sauterelles tirées GN 820.4-NI ont une fonction de sécurité grâce à laquelle, pendant la fermeture, un crochet de sécurité à ressort assure une connexion de verrouillage sûre. Elle empêche le déverrouillage involontaire de la sauterelle à la suite de vibrations ou d'une tentative accidentelle de desserrage / d'ouverture de la sauterelle. Pour ouvrir et libérer la sauterelle, tirez la poignée vers le haut pour dégager le mécanisme du crochet de sécurité (opération à une main).

Elles fonctionnent selon le principe de la bascule : la manette et la barre de serrage se déplacent dans le sens opposé. Elles nécessitent moins d'espace pour l'action de serrage.

Les sauterelles tirées dans la version à barre en U avec deux rondelles à brides (type NL) peuvent recevoir une vis de serrage spécifique à l'application. Un ensemble de broches avec pointe en caoutchouc néoprène est également inclus pour le type NLC.

La version de type PL peut être utilisée en soudant le fermoir qui peut alors loger plus rapidement un composant spécifique à une application.

Spécifications

Mécanisme de tension
Inox 1.4301NI
Pièces mobiles lubrifiées avec une graisse spéciale

Poignée
Plastique
Rouge, résistant aux huiles

Fermoir pour type PL
Inox AISI 304

Rondelles à collerette GN 898 pour typeNL/NLC
Inox AISI 304

Ensembles de broches GN 708.1 pour typ NLC

Inox AISI 304
Tampon de pression
Caoutchouc, néoprène (CR)
- Dureté 85 Shore A ≈
- Vulcanisé
- Noir
- Type A (zone de pression plane)

RoHS

Accessoire

GN 801.4 Équerres de montage
GN 801 Colliers de montage
GN 801.1 Rallonges de bras de serrage
GN 801.2 Rallonges de bras de serrage
GN 809.1 Rallonges de bras de serrage
GN 807 Ensembles de broches pour sauterelle
GN 708.1 Ensembles de broches pour sauterelle
GN 903 Ensembles de broches pour sauterelle (Inox)

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence	Taille	F_H Capacité de rétention	a ≈	b₁	b₂	b₃	b₄	d₁	d₂	h₁ ≈	h₂	h₃

820.4-75-NL-NI	75	202 lbf (900 N)	0.79	1.10	0.31	0.16	0.21	M 5	0.18	1.79	1.14	0.43
820.4-75-NLC-NI	75	202 lbf (900 N)	0.79	1.10	0.31	0.16	0.21	M 5	0.18	1.79	1.14	0.43
820.4-75-PL-NI	75	202 lbf (900 N)	-	1.10	0.31	0.16	-	M 5	0.18	1.79	1.14	0.43
820.4-130-NL-NI	130	225 lbf (1000 N)	1.26	1.42	0.39	0.20	0.25	M 6	0.22	2.54	1.73	0.63
820.4-130-NLC-NI	130	225 lbf (1000 N)	1.26	1.42	0.39	0.20	0.25	M 6	0.22	2.54	1.73	0.63
820.4-130-PL-NI	130	225 lbf (1000 N)	-	1.42	0.39	0.20	-	M 6	0.22	2.54	1.73	0.63
820.4-230-NL-NI	230	382 lbf (1700 N)	1.46	1.73	0.47	0.24	0.33	M 8	0.26	2.97	2.01	0.71
820.4-230-NLC-NI	230	382 lbf (1700 N)	1.46	1.73	0.47	0.24	0.33	M 8	0.26	2.97	2.01	0.71
820.4-230-PL-NI	230	382 lbf (1700 N)	-	1.73	0.47	0.24	-	M 8	0.26	2.97	2.01	0.71

Taille	h₄	h₅ max.	l₁ ≈	l₂ ≈	l₃ ≈	l₄ max.	l₅	m₁	m₂	m₃	r ≈	s	w Plage réglable

75	-	-	4.65	2.64	1.57	-	1.77	0.53	0.14	0.20	1.67	0.16	-
75	0.75	0.55	4.65	2.64	1.57	-	1.77	0.53	0.14	0.20	1.67	0.16	0.59
75	-	-	4.65	2.64	-	1.95	1.77	0.53	0.14	0.20	1.67	0.16	-
130	-	-	6.77	3.64	2.13	-	2.17	1.02	0.23	0.35	2.46	0.20	-
130	1.00	1.08	6.77	3.64	2.13	-	2.17	1.02	0.23	0.35	2.46	0.20	0.69
130	-	-	6.77	3.64	-	2.52	2.17	1.02	0.23	0.35	2.46	0.20	-
230	-	-	7.72	4.29	2.54	-	2.68	1.02	0.26	0.35	2.81	0.24	-
230	1.18	1.06	7.72	4.29	2.54	-	2.68	1.02	0.26	0.35	2.81	0.24	0.79
230	-	-	7.72	4.29	-	3.11	2.68	1.02	0.26	0.35	2.81	0.24	-

Taille	F_H Capacité de rétention	a ≈	b₁	b₂	b₃	b₄	d₁	d₂	h₁ ≈	h₂	h₃

75	202 lbf (900 N)	0.79	1.10	0.31	0.16	0.21	M 5	0.18	1.79	1.14	0.43
130	225 lbf (1000 N)	1.26	1.42	0.39	0.20	0.25	M 6	0.22	2.54	1.73	0.63
230	382 lbf (1700 N)	1.46	1.73	0.47	0.24	0.33	M 8	0.26	2.97	2.01	0.71

Taille	h₄	h₅ max.	l₁ ≈	l₂ ≈	l₃ ≈	l₄ max.	l₅	m₁	m₂	m₃	r ≈	s	w Plage réglable

75	0.75	0.55	4.65	2.64	1.57	1.95	1.77	0.53	0.14	0.20	1.67	0.16	0.59
130	1.00	1.08	6.77	3.64	2.13	2.52	2.17	1.02	0.23	0.35	2.46	0.20	0.69
230	1.18	1.06	7.72	4.29	2.54	3.11	2.68	1.02	0.26	0.35	2.81	0.24	0.79

Min	Max	Price
1	49	Can$71.94
50	99	Can$65.95
100	249	Can$59.95
≥ 250		Can$53.96
