Bagues d'arrêt fendues GN 707.4

Matériau: ST - Acier

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

PFB Verrouillage de filetage Tolérances ISO fondamentales Caractéristiques de l'inox

Description du produit

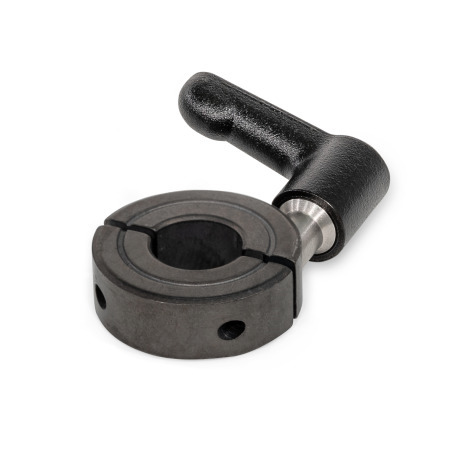

Les bagues d'arrêt fendues GN 707.4 sont utilisées lorsque un montage axial n'est pas possible. Pour les fixer facilement et rapidement, il suffit de réduire la hauteur de la fente à l'aide d'un levier manuel réglable, sans nécessiter aucun outil. Elles peuvent notamment être utilisées comme butées lorsque des ajustements réguliers sont nécessaires.

Une fois le filetage de la vis à tête cylindrique fournie verrouillé, la hauteur d'ouverture réglée lors de l'installation reste maintenue même en cas de libération de la manette de serrage.

Les dimensions des bagues d'arrêt fendues correspondent à celles des bagues d'arrêt semi-fendues GN 706.2 / GN 706.4. Pour les tailles d₁ = 16 à 36, le filetage d₃ est conçu sous forme de trou traversant ; pour les tailles d₁ = 42 et plus, il est conçu sous forme de trou borgne.

Spécifications

Bague d'arrêt

AcierST, frittée (Distaloy AB)
Noir, oxydé par vapeur
InoxNI AISL 316L
Fritté
AluminiumAL, tourné
Rectifié

Vis à tête cylindrique ISO 4762
Inox AISI 304
Verrouillage de filetage
Enduit en polyamide (PFB)
Bleu

Manette indexable

Zinc moulé sous pression
Revêtement en poudre
Noir, RAL 9005, finition texturée
Insert et vis de retenue
Inox AISI 303

RoHS

Accessoire

Rondelles d'amortissement GN 7072.30

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence ST - Acier	Référence NI - Inox	Référence AL - Aluminium	d₁	d₂ H10 ST, NI	AL	b ±0.008	d₃	d₄	l₁ ≈	l₂	s


707.4-16-B4-ST	707.4-16-B4-NI		0.63	B 4 H10	-	0.354 ±0.008	M 3	0.51	1.04	0.87	0.08
707.4-16-B5-ST	707.4-16-B5-NI		0.63	B 5 H10	-	0.354 ±0.008	M 3	0.51	1.04	0.87	0.08
707.4-20-B6-ST	707.4-20-B6-NI		0.79	B 6 H10	-	0.354 ±0.008	M 3	0.51	1.16	0.87	0.08
		707.4-20-B6-AL	0.79	-	B 6	0.354 ±0.008	M 3	0.51	1.16	0.87	0.08
707.4-22-B8-ST	707.4-22-B8-NI		0.87	B 8 H10	-	0.354 ±0.008	M 3	0.51	1.16	0.87	0.08
		707.4-22-B8-AL	0.87	-	B 8	0.354 ±0.008	M 3	0.51	1.16	0.87	0.08
707.4-26-B10-ST	707.4-26-B10-NI		1.02	B 10 H10	-	0.433 ±0.008	M 4	0.51	1.22	0.87	0.08
		707.4-26-B10-AL	1.02	-	B 10	0.433 ±0.008	M 4	0.51	1.22	0.87	0.08
707.4-30-B12-ST	707.4-30-B12-NI		1.18	B 12 H10	-	0.433 ±0.008	M 4	0.51	1.46	1.18	0.08
		707.4-30-B12-AL	1.18	-	B 12	0.433 ±0.008	M 4	0.51	1.46	1.18	0.08
707.4-32-B14-ST	707.4-32-B14-NI		1.26	B 14 H10	-	0.433 ±0.008	M 4	0.51	1.46	1.18	0.08
		707.4-32-B14-AL	1.26	-	B 14	0.433 ±0.008	M 4	0.51	1.46	1.18	0.08
707.4-36-B15-ST	707.4-36-B15-NI		1.42	B 15 H10	-	0.512 ±0.008	M 5	0.51	1.52	1.18	0.08
707.4-36-B16-ST	707.4-36-B16-NI		1.42	B 16 H10	-	0.512 ±0.008	M 5	0.51	1.52	1.18	0.08
		707.4-36-B15-AL	1.42	-	B 15	0.512 ±0.008	M 5	0.51	1.52	1.18	0.08
		707.4-36-B16-AL	1.42	-	B 16	0.512 ±0.008	M 5	0.51	1.52	1.18	0.08
707.4-42-B18-ST	707.4-42-B18-NI		1.65	B 18 H10	-	0.591 ±0.008	M 5	0.51	1.61	1.18	0.12
707.4-42-B20-ST	707.4-42-B20-NI		1.65	B 20 H10	-	0.591 ±0.008	M 5	0.51	1.61	1.18	0.12
		707.4-42-B18-AL	1.65	-	B 18	0.591 ±0.008	M 5	0.51	1.61	1.18	0.12
		707.4-42-B20-AL	1.65	-	B 20	0.591 ±0.008	M 5	0.51	1.61	1.18	0.12
707.4-48-B22-ST	707.4-48-B22-NI		1.89	B 22 H10	-	0.591 ±0.008	M 5	0.51	1.69	1.77	0.12
707.4-48-B25-ST	707.4-48-B25-NI		1.89	B 25 H10	-	0.591 ±0.008	M 5	0.51	1.69	1.77	0.12
		707.4-48-B22-AL	1.89	-	B 22	0.591 ±0.008	M 5	0.51	1.69	1.77	0.12
		707.4-48-B25-AL	1.89	-	B 25	0.591 ±0.008	M 5	0.51	1.69	1.77	0.12
707.4-55-B28-ST	707.4-55-B28-NI		2.17	B 28 H10	-	0.591 ±0.008	M 6	0.51	1.77	1.77	0.12
707.4-55-B30-ST	707.4-55-B30-NI		2.17	B 30 H10	-	0.591 ±0.008	M 6	0.51	1.77	1.77	0.12
		707.4-55-B28-AL	2.17	-	B 28	0.591 ±0.008	M 6	0.51	1.77	1.77	0.12
		707.4-55-B30-AL	2.17	-	B 30	0.591 ±0.008	M 6	0.51	1.77	1.77	0.12
707.4-60-B32-ST	707.4-60-B32-NI		2.36	B 32 H10	-	0.591 ±0.008	M 6	0.51	1.83	1.77	0.16
707.4-60-B35-ST	707.4-60-B35-NI		2.36	B 35 H10	-	0.591 ±0.008	M 6	0.51	1.83	1.77	0.16
		707.4-60-B32-AL	2.36	-	B 32	0.591 ±0.008	M 6	0.51	1.83	1.77	0.16
		707.4-60-B35-AL	2.36	-	B 35	0.591 ±0.008	M 6	0.51	1.83	1.77	0.16
707.4-65-B40-ST	707.4-65-B40-NI		2.56	B 40 H10	-	0.591 ±0.008	M 6	0.51	1.87	1.77	0.16
		707.4-65-B40-AL	2.56	-	B 40	0.591 ±0.008	M 6	0.51	1.87	1.77	0.16

d₁	d₂ H10 ST, NI	AL	b ±0.008	d₃	d₄	l₁ ≈	l₂	s

0.63	B 4	B 5	-	-	0.354	M 3	0.51	1.04	0.87	0.08
0.79	B 6	-	B 6	-	0.354	M 3	0.51	1.16	0.87	0.08
0.87	B 8	-	B 8	-	0.354	M 3	0.51	1.16	0.87	0.08
1.02	B 10	-	B 10	-	0.433	M 4	0.51	1.22	0.87	0.08
1.18	B 12	-	B 12	-	0.433	M 4	0.51	1.46	1.18	0.08
1.26	B 14	-	B 14	-	0.433	M 4	0.51	1.46	1.18	0.08
1.42	B 15	B 16	B 15	B 16	0.512	M 5	0.51	1.52	1.18	0.08
1.65	B 18	B 20	B 18	B 20	0.591	M 5	0.51	1.61	1.18	0.12
1.89	B 22	B 25	B 22	B 25	0.591	M 5	0.51	1.69	1.77	0.12
2.17	B 28	B 30	B 28	B 30	0.591	M 6	0.51	1.77	1.77	0.12
2.36	B 32	B 35	B 32	B 35	0.591	M 6	0.51	1.83	1.77	0.16
2.56	B 40	-	B 40	-	0.591	M 6	0.51	1.87	1.77	0.16
