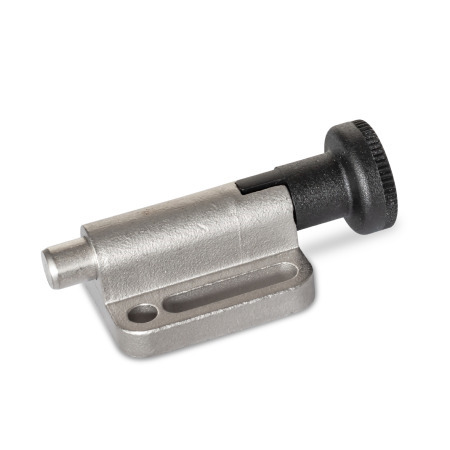

Mécanismes de verrouillage de doigt d'indexage GN 417

Type: C - Verrouillable, avec bouton
Matériau: NI - Moulage de précision inox

Famille de produits Accessoires pour systèmes profilés

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Liste des types de doigts d'indexage Informations sur la capacité de charge Tolérances ISO fondamentales Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les doigts d'indexage avec bride GN 417 se posent parallèlement à la goupille de centrage et se caractérisent donc par une hauteur particulièrement faible. La disposition des trous de fixation oblongs offre des possibilités supplémentaires de fixation, par exemple pour la pose sur profil en aluminium. L’emploi de rondelles facilite la fixation de pièces munies de trous oblongs.

Les doigts d'indexage avec déverrouillage (type C) sont utilisés dans les applications où la goupille de centrage doit pouvoir rester en position rétractée. Pour ce faire, le bouton doit être tourné de 90° après rétractation. Une encoche maintient la goupille de centrage dans cette position.

Cette version en acier inox permet d’utiliser les doigts d’indexage dans des environnements agressifs.

La plage de fixation a été conçue de manière à permettre l’utilisation de rondelles ISO 7092.

En plus de l’utilisation d’attaches métriques pour le montage :

là où b4 = 3,3 mm, des vis à tête cylindrique n° 4 à 40 peuvent être utilisées
là où b4 = 4,3 mm, des vis à tête cylindrique n° 6 à 32 peuvent être utilisées
là où b4 = 5,4 mm, des vis à tête cylindrique n° 10 à 24 peuvent être utilisées

Spécifications

Logement
Moulage de précision inoxNI AISI CF-8
Lisse, finition grenaillée mate

Goupille de centrage
Inox AISI 303

Ressort
Inox AISI 301

Bouton
Plastique
Technopolymère (Polyamide PA)
- Résistant aux températures jusqu'à 230 °F (110 °C)
- Noir, finition mate
- Non amovible

RoHS

Accessoire

GN 412.4 Douilles de positionnement pour doigt d'indexage en inox (Inox)
GN 417.1 Réceptacles pour doigt d'indexage

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence	d₁ Goupille -0.004 Alésage +0.001 / +0.003	b₁	b₂ Type B	Type C	b₃	b₄ -0.008	d₂	h₁	h₂	h₃	k₁ ±0.002	k₂	k₃	k₄ Type B	Type C	l₁	l₂	Force élasto-mécanique ≈ Initiale	Finale

417-4-B-NI	0.157 -0.004 / +0.001 / +0.003	0.87	0.65	0.75	0.24	0.130 -0.008	0.47	0.28	0.16	0.39	0.551 ±0.002	0.16	0.31	0.18	0.28	0.16	0.41	0.67 lbf (3 N)	2.70 lbf (12 N)
417-5-B-NI	0.197 -0.004 / +0.001 / +0.003	1.10	0.87	1.00	0.31	0.169 -0.008	0.63	0.37	0.18	0.53	0.709 ±0.002	0.20	0.39	0.28	0.41	0.20	0.51	1.12 lbf (5 N)	5.40 lbf (24 N)
417-6-B-NI	0.236 -0.004 / +0.001 / +0.003	1.26	1.08	1.20	0.39	0.213 -0.008	0.71	0.41	0.20	0.61	0.827 ±0.002	0.22	0.47	0.39	0.51	0.24	0.61	1.12 lbf (5 N)	4.72 lbf (21 N)
417-8-B-NI	0.315 -0.004 / +0.001 / +0.003	1.34	1.30	1.48	0.47	0.213 -0.008	0.83	0.49	0.24	0.73	0.906 ±0.002	0.22	0.47	0.61	0.79	0.31	0.71	1.35 lbf (6 N)	4.95 lbf (22 N)
417-10-B-NI	0.394 -0.004 / +0.001 / +0.003	1.54	1.38	1.57	0.57	0.256 -0.008	0.98	0.57	0.24	0.86	1.063 ±0.002	0.24	0.59	0.53	0.73	0.39	0.89	0.90 lbf (4 N)	5.62 lbf (25 N)

Référence	d₁ Goupille -0.004 Alésage +0.001 / +0.003	b₁	b₂ Type B	Type C	b₃	b₄ -0.008	d₂	h₁	h₂	h₃	k₁ ±0.002	k₂	k₃	k₄ Type B	Type C	l₁	l₂	Force élasto-mécanique ≈ Initiale	Finale

417-4-C-NI	0.157 -0.004 / +0.001 / +0.003	0.87	0.65	0.75	0.24	0.130 -0.008	0.47	0.28	0.16	0.39	0.551 ±0.002	0.16	0.31	0.18	0.28	0.16	0.41	0.67 lbf (3 N)	2.70 lbf (12 N)
417-5-C-NI	0.197 -0.004 / +0.001 / +0.003	1.10	0.87	1.00	0.31	0.169 -0.008	0.63	0.37	0.18	0.53	0.709 ±0.002	0.20	0.39	0.28	0.41	0.20	0.51	1.12 lbf (5 N)	5.40 lbf (24 N)
417-6-C-NI	0.236 -0.004 / +0.001 / +0.003	1.26	1.08	1.20	0.39	0.213 -0.008	0.71	0.41	0.20	0.61	0.827 ±0.002	0.22	0.47	0.39	0.51	0.24	0.61	1.12 lbf (5 N)	4.72 lbf (21 N)
417-8-C-NI	0.315 -0.004 / +0.001 / +0.003	1.34	1.30	1.48	0.47	0.213 -0.008	0.83	0.49	0.24	0.73	0.906 ±0.002	0.22	0.47	0.61	0.79	0.31	0.71	1.35 lbf (6 N)	4.95 lbf (22 N)
417-10-C-NI	0.394 -0.004 / +0.001 / +0.003	1.54	1.38	1.57	0.57	0.256 -0.008	0.98	0.57	0.24	0.86	1.063 ±0.002	0.24	0.59	0.53	0.73	0.39	0.89	0.90 lbf (4 N)	5.62 lbf (25 N)

d₁ Goupille -0.004 Alésage +0.001 / +0.003	b₁	b₂ Type B	Type C	b₃	b₄ -0.008	d₂	h₁	h₂	h₃	k₁ ±0.002	k₂	k₃	k₄ Type B	Type C	l₁	l₂	Force élasto-mécanique ≈ Initiale	Finale

0.157	0.87	0.65	0.75	0.24	0.130	0.47	0.28	0.16	0.39	0.551	0.16	0.31	0.18	0.28	0.16	0.41	0.67 lbf (3 N)	2.70 lbf (12 N)
0.197	1.10	0.87	1.00	0.31	0.169	0.63	0.37	0.18	0.53	0.709	0.20	0.39	0.28	0.41	0.20	0.51	1.12 lbf (5 N)	5.40 lbf (24 N)
0.236	1.26	1.08	1.20	0.39	0.213	0.71	0.41	0.20	0.61	0.827	0.22	0.47	0.39	0.51	0.24	0.61	1.12 lbf (5 N)	4.72 lbf (21 N)
0.315	1.34	1.30	1.48	0.47	0.213	0.83	0.49	0.24	0.73	0.906	0.22	0.47	0.61	0.79	0.31	0.71	1.35 lbf (6 N)	4.95 lbf (22 N)
0.394	1.54	1.38	1.57	0.57	0.256	0.98	0.57	0.24	0.86	1.063	0.24	0.59	0.53	0.73	0.39	0.89	0.90 lbf (4 N)	5.62 lbf (25 N)
