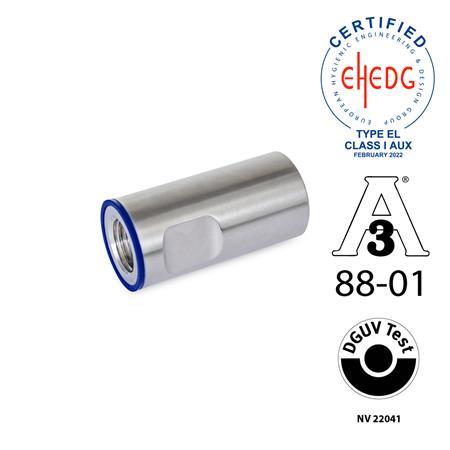

Embouts protecteurs GN 20.1

Matériau de l'anneau d'étanchéité: H - HNBR

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Famille de produits de conception hygiénique

Les pièces standard de la gamme de produits de « conception hygiénique » sont signalées par l'icône HD. Elles associent une grande qualité des surfaces, une certaine liberté dans les espaces morts, des surfaces extérieures non arrondies et des zones de boulonnage étanches. Un concept d'étanchéité basé sur des calculs FEM garantit une pression de contact fiable après l'installation.

convient pour une utilisation dans des zones sensibles sur le plan hygiénique
rapides et faciles à nettoyer
pas d'espaces morts grâce à des joints fonctionnels
certifiés conformes aux directives EHEDG

Afficher les produits de conception hygiénique

Conforme à la FDA

Description du produit

Les embouts protecteurs GN 20.1 sont destinés à être utilisés dans des environnements hygiéniques. Les versions métriques sont conformes aux directives de l'EHEDG, à la norme sanitaire 3-A 88-01 et aux principes de test de la DGUV ; ils peuvent donc être utilisés dans les environnements hygiéniques.

Ils recouvrent les goujons filetés saillants et remplacent en même temps les contre-écrous. La surface de montage étanche permet une fixation sans espace mort. La surface de haute qualité empêche l'adhérence de la saleté et facilite le nettoyage.

Spécifications

Corps
Inox AISI 304

Anneau d'étanchéité
- HNBRH
  Température de fonctionnement
  -13 °F à +302 °F (-25 °C à +150 °C)
- EPDME
  Température de fonctionnement
  -40 °F à +248 °F (-40 °C à +120 °C)
- Bleu
- Dureté de 85 ±5 ° Shore A
- Conforme aux exigences de la FDA

RoHS

Accessoire

Anneaux d'étanchéité GN 7600 (Conception hygiénique)

Référence H - HNBR	Référence E - EPDM	d₁	Longueur l	d₂	d₃	A/F	t₁	t₂


20.1-1/2X13-56-H	20.1-1/2X13-56-E	1/2 x 13	2.20	1.10	1.02	0.8750	0.61	1.97
20.1-5/8X11-62-H	20.1-5/8X11-62-E	5/8 x 11	2.44	1.10	1.13	0.8750	0.81	2.17
20.1-3/4X10-68-H	20.1-3/4X10-68-E	3/4 x 10	2.68	1.26	1.29	1.0625	1.00	2.36
20.1-1X8-74-H	20.1-1X8-74-E	1 x 8	2.91	1.57	1.45	1.3750	1.20	2.56
20.1-M12-56-H	20.1-M12-56-E	M 12	2.20	0.98	1.02	0.7480	0.61	1.97
20.1-M16-62-H	20.1-M16-62-E	M 16	2.44	1.10	1.13	0.8661	0.81	2.17
20.1-M20-68-H	20.1-M20-68-E	M 20	2.68	1.26	1.29	1.0630	1.00	2.36
20.1-M24-74-H	20.1-M24-74-E	M 24	2.91	1.42	1.45	1.1811	1.20	2.56

d₁	Longueur l	d₂	d₃	A/F	t₁	t₂

1/2 x 13	2.20	1.10	1.02	0.8750	0.61	1.97
5/8 x 11	2.44	1.10	1.13	0.8750	0.81	2.17
3/4 x 10	2.68	1.26	1.29	1.0625	1.00	2.36
1 x 8	2.91	1.57	1.45	1.3750	1.20	2.56

d₁

Longueur l

d₂

d₃

A/F

t₁

t₂

1/2 x 13

2.20

1.10

1.02

0.8750

0.61

1.97

5/8 x 11

2.44

1.10

1.13

0.8750

0.81

2.17

3/4 x 10

2.68

1.26

1.29

1.0625

1.00

2.36

1 x 8

2.91

1.57

1.45

1.3750

1.20

2.56

d₁	Longueur l	d₂	d₃	A/F	t₁	t₂

M 12	2.20	0.98	1.02	0.7480	0.61	1.97
M 16	2.44	1.10	1.13	0.8661	0.81	2.17
M 20	2.68	1.26	1.29	1.0630	1.00	2.36
M 24	2.91	1.42	1.45	1.1811	1.20	2.56

d₁

Longueur l

d₂

d₃

A/F

t₁

t₂

M 12

2.20

0.98

1.02

0.7480

0.61

1.97

M 16

2.44

1.10

1.13

0.8661

0.81

2.17

M 20

2.68

1.26

1.29

1.0630

1.00

2.36

M 24

2.91

1.42

1.45

1.1811

1.20

2.56

Pièce sélectionnée

Référence

Total (net)

Can$35.63

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$35.63
10	24	Can$32.66
25	49	Can$29.69
≥ 50		Can$26.72

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.350 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
