Écrous crénelés GN 1804.1

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Filetage fin métrique ISO Valeurs de résistance des écrous Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

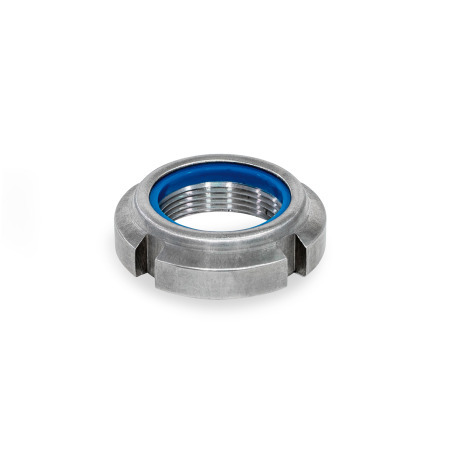

Les écrous crénelés GN 1804.1 sont autobloquants grâce à leur insert en polyamide. Ils peuvent donc être utilisés comme écrou de réglage et ceci plusieurs fois.

La série de filetage correspond largement aux écrous à créneaux de roulements à rouleaux selon DIN 981. Les dimensions supplémentaires disponibles répertoriées ci-dessus couvrent les tailles de filetage typiques utilisées dans la construction de machines et de dispositifs.

Spécifications

Écrou
Inox AISI 301NI

Insert
Plastique, Polyamide (PA)
Température de fonctionnement
-22 °F à 194 °F (-30 °C à +90 °C)

RoHS

Accessoire

Clés à crochet avec bec DIN 1810 (Numéro de pièce, voir tableau)

Référence	d₁ 6H	d₂	d₃	b	h	m	Nombre de créneaux	Clé en C

1804.1-M10X0.75-NI	M 10 x 0.75 6H	0.71	0.59	0.12	0.30	0.18	4	1810-A16-20
1804.1-M12X1-NI	M 12 x 1 6H	0.83	0.71	0.12	0.30	0.18	4	1810-A16-20
1804.1-M15X1-NI	M 15 x 1 6H	0.94	0.83	0.16	0.33	0.22	4	1810-A25-28
1804.1-M17X1-NI	M 17 x 1 6H	1.10	0.94	0.16	0.33	0.22	4	1810-A25-28
1804.1-M20X1-NI	M 20 x 1 6H	1.26	1.06	0.16	0.37	0.26	4	1810-A30-32
1804.1-M25X1.5-NI	M 25 x 1.5 6H	1.50	1.30	0.20	0.41	0.26	4	1810-A40-42
1804.1-M30X1.5-NI	M 30 x 1.5 6H	1.73	1.50	0.20	0.43	0.26	4	1810-A45-50
1804.1-M35X1.5-NI	M 35 x 1.5 6H	1.97	1.73	0.20	0.43	0.28	4	1810-A45-50
1804.1-M40X1.5-NI	M 40 x 1.5 6H	2.20	1.97	0.24	0.47	0.32	4	1810-A58-62
1804.1-M45X1.5-NI	M 45 x 1.5 6H	2.44	2.17	0.24	0.47	0.32	4	1810-A58-62

Référence

d₁ 6H

d₂

d₃

Nombre
de créneaux

Clé en C

1804.1-M10X0.75-NI

M 10 x 0.75 6H

0.71

0.59

0.12

0.30

0.18

1810-A16-20

1804.1-M12X1-NI

M 12 x 1 6H

0.83

0.71

0.12

0.30

0.18

1810-A16-20

1804.1-M15X1-NI

M 15 x 1 6H

0.94

0.83

0.16

0.33

0.22

1810-A25-28

1804.1-M17X1-NI

M 17 x 1 6H

1.10

0.94

0.16

0.33

0.22

1810-A25-28

1804.1-M20X1-NI

M 20 x 1 6H

1.26

1.06

0.16

0.37

0.26

1810-A30-32

1804.1-M25X1.5-NI

M 25 x 1.5 6H

1.50

1.30

0.20

0.41

0.26

1810-A40-42

1804.1-M30X1.5-NI

M 30 x 1.5 6H

1.73

1.50

0.20

0.43

0.26

1810-A45-50

1804.1-M35X1.5-NI

M 35 x 1.5 6H

1.97

1.73

0.20

0.43

0.28

1810-A45-50

1804.1-M40X1.5-NI

M 40 x 1.5 6H

2.20

1.97

0.24

0.47

0.32

1810-A58-62

1804.1-M45X1.5-NI

M 45 x 1.5 6H

2.44

2.17

0.24

0.47

0.32

1810-A58-62

d₁ 6H	d₂	d₃	b	h	m	Nombre de créneaux	Clé en C

M 10 x 0.75	0.71	0.59	0.12	0.30	0.18	4	DIN 1810-A16-20
M 12 x 1	0.83	0.71	0.12	0.30	0.18	4	DIN 1810-A16-20
M 15 x 1	0.94	0.83	0.16	0.33	0.22	4	DIN 1810-A25-28
M 17 x 1	1.10	0.94	0.16	0.33	0.22	4	DIN 1810-A25-28
M 20 x 1	1.26	1.06	0.16	0.37	0.26	4	DIN 1810-A30-32
M 25 x 1.5	1.50	1.30	0.20	0.41	0.26	4	DIN 1810-A40-42
M 30 x 1.5	1.73	1.50	0.20	0.43	0.26	4	DIN 1810-A45-50
M 35 x 1.5	1.97	1.73	0.20	0.43	0.28	4	DIN 1810-A45-50
M 40 x 1.5	2.20	1.97	0.24	0.47	0.32	4	DIN 1810-A58-62
M 45 x 1.5	2.44	2.17	0.24	0.47	0.32	4	DIN 1810-A58-62
