Clés mixtes GN 3113

Famille de produits de conception hygiénique

Les pièces standard de la gamme de produits de « conception hygiénique » sont signalées par l'icône HD. Elles associent une grande qualité des surfaces, une certaine liberté dans les espaces morts, des surfaces extérieures non arrondies et des zones de boulonnage étanches. Un concept d'étanchéité basé sur des calculs FEM garantit une pression de contact fiable après l'installation.

convient pour une utilisation dans des zones sensibles sur le plan hygiénique
rapides et faciles à nettoyer
pas d'espaces morts grâce à des joints fonctionnels
certifiés conformes aux directives EHEDG

Afficher les produits de conception hygiénique

Description du produit

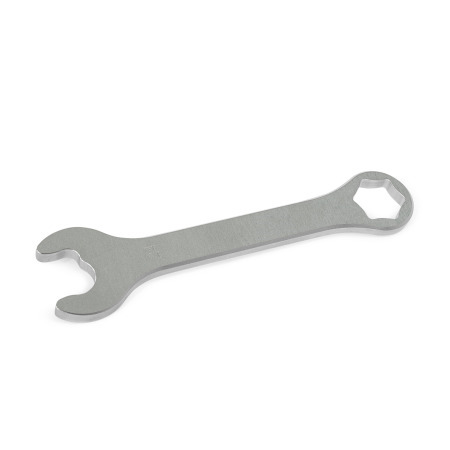

Les clés mixtes GN 3113 sont utilisées pour assembler et régler les pièces standard de conception hygiénique à deux ou six pans.

Grâce à la géométrie arrondie des surfaces de la clé et à l'utilisation d'aluminium, le couple est transféré sans dommage à la tête de la vis.

Ces clés mixtes sont conçues pour une utilisation manuelle et des couples de serrage modérés.

Spécifications

AluminiumAL
Finition mateM

Fini vibré pour A/F 7 ... A/F 19
Chanfreiné pour A/F 22 ... A/F 30

RoHS

Référence	A/F	b₁ ≈	b₂ ≈	d ≈	h	Longueur l ≈

3113-RM-7-SF-ALM	0.28	0.59	0.24	0.47	0.20	3.94
3113-RM-8-SF-ALM	0.31	0.67	0.28	0.51	0.20	4.13
3113-RM-10-SF-ALM	0.39	0.83	0.35	0.63	0.20	4.92
3113-RM-11-SF-ALM	0.43	0.91	0.37	0.71	0.20	5.31
3113-RM-13-SF-ALM	0.51	1.06	0.43	0.83	0.20	5.91
3113-RM-14-SF-ALM	0.55	1.18	0.47	0.91	0.20	6.10
3113-RM-15-SF-ALM	0.59	1.26	0.63	0.94	0.24	6.30
3113-RM-16-SF-ALM	0.63	1.30	0.55	1.02	0.24	6.50
3113-RM-17-SF-ALM	0.67	1.42	0.59	1.10	0.24	6.69
3113-RM-18-SF-ALM	0.71	1.50	0.59	1.14	0.24	6.89
3113-RM-19-SF-ALM	0.75	1.57	0.67	1.22	0.24	7.09
3113-RM-22-SF-ALM	0.87	1.81	0.75	1.42	0.31	7.28
3113-RM-24-SF-ALM	0.94	1.97	0.83	1.54	0.31	7.87
3113-RM-27-SF-ALM	1.06	2.20	0.91	1.73	0.31	8.66
3113-RM-30-SF-ALM	1.18	2.48	1.02	1.89	0.39	9.45

A/F	b₁ ≈	b₂ ≈	d ≈	h	Longueur l ≈

0.28	0.59	0.24	0.47	0.20	3.94
0.31	0.67	0.28	0.51	0.20	4.13
0.39	0.83	0.35	0.63	0.20	4.92
0.43	0.91	0.37	0.71	0.20	5.31
0.51	1.06	0.43	0.83	0.20	5.91
0.55	1.18	0.47	0.91	0.20	6.10
0.59	1.26	0.63	0.94	0.24	6.30
0.63	1.30	0.55	1.02	0.24	6.50
0.67	1.42	0.59	1.10	0.24	6.69
0.71	1.50	0.59	1.14	0.24	6.89
0.75	1.57	0.67	1.22	0.24	7.09
0.87	1.81	0.75	1.42	0.31	7.28
0.94	1.97	0.83	1.54	0.31	7.87
1.06	2.20	0.91	1.73	0.31	8.66
1.18	2.48	1.02	1.89	0.39	9.45

A/F

b₁ ≈

b₂ ≈

d ≈

Longueur l ≈

0.28

0.59

0.24

0.47

0.20

3.94

0.31

0.67

0.28

0.51

0.20

4.13

0.39

0.83

0.35

0.63

0.20

4.92

0.43

0.91

0.37

0.71

0.20

5.31

0.51

1.06

0.43

0.83

0.20

5.91

0.55

1.18

0.47

0.91

0.20

6.10

0.59

1.26

0.63

0.94

0.24

6.30

0.63

1.30

0.55

1.02

0.24

6.50

0.67

1.42

0.59

1.10

0.24

6.69

0.71

1.50

0.59

1.14

0.24

6.89

0.75

1.57

0.67

1.22

0.24

7.09

0.87

1.81

0.75

1.42

0.31

7.28

0.94

1.97

0.83

1.54

0.31

7.87

1.06

2.20

0.91

1.73

0.31

8.66

1.18

2.48

1.02

1.89

0.39

9.45

Votre contact

Vous recherchez un partenaire Winco à proximité?

Min	Max	Price
1	24	Can$54.44
25	49	Can$49.90
50	99	Can$45.37
≥ 100		Can$40.83
