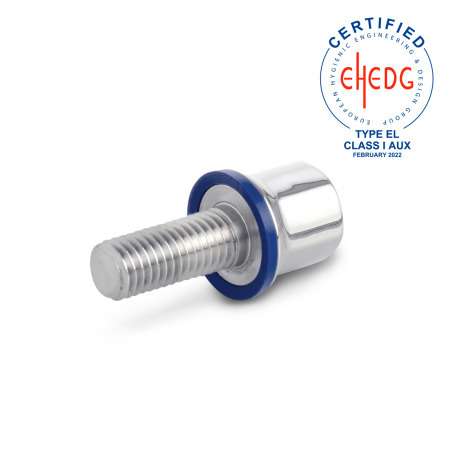

Vis GN 1580

Finition: PL - Finition polie (Ra < 0,8 µm)
Matériau de l'anneau d'étanchéité: H - HNBR

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Famille de produits de conception hygiénique

Les pièces standard de la gamme de produits de « conception hygiénique » sont signalées par l'icône HD. Elles associent une grande qualité des surfaces, une certaine liberté dans les espaces morts, des surfaces extérieures non arrondies et des zones de boulonnage étanches. Un concept d'étanchéité basé sur des calculs FEM garantit une pression de contact fiable après l'installation.

convient pour une utilisation dans des zones sensibles sur le plan hygiénique
rapides et faciles à nettoyer
pas d'espaces morts grâce à des joints fonctionnels
certifiés conformes aux directives EHEDG

Afficher les produits de conception hygiénique

Conforme à la FDA

Fiche standard GN 1580 Imprimer cette page Informations sur la conception hygiénique Conception hygiénique - Dépliant Certificat EHEDG Gamme de produits de conception hygiénique Principes applicables à la conception hygiénique Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les vis GN 1580 sont destinées à être utilisés dans des environnements hygiéniques. Par ailleurs, les modèles H et E avec bague d'étanchéité sont certifiés conformes aux directives EHEDG. La surface de montage étanche permet de monter les composants sans espaces morts. La finition de haute qualité ainsi que les grands rayons d'angle et les surfaces fermées empêchent l'adhérence de la saleté et facilitent le nettoyage.

Spécifications

Vis
Inox AISI 316L

Finition mate (Ra < 0,8 µm)MT
Finition polie (Ra < 0,8 µm)PL

Anneau d'étanchéité

HNBRH
Température de fonctionnement
-13 °F à + 302 °F (-25 °C à +150 °C)
EPDME
Température de fonctionnement
-40 °F à + 248 °F (-40 °C à +120 °C)
FKMF
Température de fonctionnement
+23 °F à +392 °F (-5 °C à +200 °C)
Matériau conforme à la FDA
Bleu
Dureté de 85 ±5 Shore A

RoHS

Accessoire

Anneaux d'étanchéité GN 7600
Douilles GN 3124

Référence H - HNBR	Référence E - EPDM	Référence F - FKM	d₁	l₁ sans arbre	avec arbre	d₂	d₃	k	l₂	A/F

1580-M4-16-MT-H	1580-M4-16-MT-E	1580-M4-16-MT-F	M 4	-	0.63	0.43	0.46	0.37	0.55	0.28
1580-M4-8-MT-H	1580-M4-8-MT-E	1580-M4-8-MT-F	M 4	0.31	-	0.43	0.46	0.37	0.55	0.28
1580-M4-10-MT-H	1580-M4-10-MT-E	1580-M4-10-MT-F	M 4	0.39	-	0.43	0.46	0.37	0.55	0.28
1580-M4-12-MT-H	1580-M4-12-MT-E	1580-M4-12-MT-F	M 4	0.47	-	0.43	0.46	0.37	0.55	0.28
1580-M5-10-MT-H	1580-M5-10-MT-E	1580-M5-10-MT-F	M 5	0.39	-	0.47	0.50	0.39	0.63	0.31
1580-M5-12-MT-H	1580-M5-12-MT-E	1580-M5-12-MT-F	M 5	0.47	-	0.47	0.50	0.39	0.63	0.31
1580-M5-16-MT-H	1580-M5-16-MT-E	1580-M5-16-MT-F	M 5	0.63	-	0.47	0.50	0.39	0.63	0.31
1580-M5-20-MT-H	1580-M5-20-MT-E	1580-M5-20-MT-F	M 5	-	0.79	0.47	0.50	0.39	0.63	0.31
1580-M6-12-MT-H	1580-M6-12-MT-E	1580-M6-12-MT-F	M 6	0.47	-	0.55	0.58	0.47	0.71	0.39
1580-M6-16-MT-H	1580-M6-16-MT-E	1580-M6-16-MT-F	M 6	0.63	-	0.55	0.58	0.47	0.71	0.39
1580-M6-20-MT-H	1580-M6-20-MT-E	1580-M6-20-MT-F	M 6	0.79	-	0.55	0.58	0.47	0.71	0.39
1580-M6-25-MT-H	1580-M6-25-MT-E	1580-M6-25-MT-F	M 6	0.98	-	0.55	0.58	0.47	0.71	0.39
1580-M6-30-MT-H	1580-M6-30-MT-E	1580-M6-30-MT-F	M 6	-	1.18	0.55	0.58	0.47	0.71	0.39
1580-M8-40-MT-H	1580-M8-40-MT-E	1580-M8-40-MT-F	M 8	-	1.57	0.71	0.74	0.57	0.87	0.51
1580-M8-16-MT-H	1580-M8-16-MT-E	1580-M8-16-MT-F	M 8	0.63	-	0.71	0.74	0.57	0.87	0.51
1580-M8-20-MT-H	1580-M8-20-MT-E	1580-M8-20-MT-F	M 8	0.79	-	0.71	0.74	0.57	0.87	0.51
1580-M8-25-MT-H	1580-M8-25-MT-E	1580-M8-25-MT-F	M 8	0.98	-	0.71	0.74	0.57	0.87	0.51
1580-M8-30-MT-H	1580-M8-30-MT-E	1580-M8-30-MT-F	M 8	1.18	-	0.71	0.74	0.57	0.87	0.51
1580-M10-40-MT-H	1580-M10-40-MT-E	1580-M10-40-MT-F	M 10	-	1.57	0.83	0.86	0.71	1.02	0.63
1580-M10-50-MT-H	1580-M10-50-MT-E	1580-M10-50-MT-F	M 10	-	1.97	0.83	0.86	0.71	1.02	0.63
1580-M10-20-MT-H	1580-M10-20-MT-E	1580-M10-20-MT-F	M 10	0.79	-	0.83	0.86	0.71	1.02	0.63
1580-M10-25-MT-H	1580-M10-25-MT-E	1580-M10-25-MT-F	M 10	0.98	-	0.83	0.86	0.71	1.02	0.63
1580-M10-30-MT-H	1580-M10-30-MT-E	1580-M10-30-MT-F	M 10	1.18	-	0.83	0.86	0.71	1.02	0.63
1580-M12-25-MT-H	1580-M12-25-MT-E	1580-M12-25-MT-F	M 12	0.98	-	0.98	1.02	0.83	1.18	0.71
1580-M12-30-MT-H	1580-M12-30-MT-E	1580-M12-30-MT-F	M 12	1.18	-	0.98	1.02	0.83	1.18	0.71
1580-M12-40-MT-H	1580-M12-40-MT-E	1580-M12-40-MT-F	M 12	-	1.57	0.98	1.02	0.83	1.18	0.71
1580-M12-50-MT-H	1580-M12-50-MT-E	1580-M12-50-MT-F	M 12	-	1.97	0.98	1.02	0.83	1.18	0.71
1580-M12-60-MT-H	1580-M12-60-MT-E	1580-M12-60-MT-F	M 12	-	2.36	0.98	1.02	0.83	1.18	0.71
1580-M16-30-MT-H	1580-M16-30-MT-E	1580-M16-30-MT-F	M 16	1.18	-	1.26	1.29	1.02	1.50	0.94
1580-M16-40-MT-H	1580-M16-40-MT-E	1580-M16-40-MT-F	M 16	1.57	-	1.26	1.29	1.02	1.50	0.94
1580-M16-50-MT-H	1580-M16-50-MT-E	1580-M16-50-MT-F	M 16	-	1.97	1.26	1.29	1.02	1.50	0.94
1580-M16-60-MT-H	1580-M16-60-MT-E	1580-M16-60-MT-F	M 16	-	2.36	1.26	1.29	1.02	1.50	0.94
1580-M16-70-MT-H	1580-M16-70-MT-E	1580-M16-70-MT-F	M 16	-	2.76	1.26	1.29	1.02	1.50	0.94
1580-M20-40-MT-H	1580-M20-40-MT-E	1580-M20-40-MT-F	M 20	1.57	-	1.57	1.61	1.26	1.81	1.18
1580-M20-60-MT-H	1580-M20-60-MT-E	1580-M20-60-MT-F	M 20	-	2.36	1.57	1.61	1.26	1.81	1.18

Référence H - HNBR	Référence E - EPDM	Référence F - FKM	d₁	l₁ sans arbre	avec arbre	d₂	d₃	k	l₂	A/F

1580-M4-16-PL-H	1580-M4-16-PL-E	1580-M4-16-PL-F	M 4	-	0.63	0.43	0.46	0.37	0.55	0.28
1580-M4-8-PL-H	1580-M4-8-PL-E	1580-M4-8-PL-F	M 4	0.31	-	0.43	0.46	0.37	0.55	0.28
1580-M4-10-PL-H	1580-M4-10-PL-E	1580-M4-10-PL-F	M 4	0.39	-	0.43	0.46	0.37	0.55	0.28
1580-M4-12-PL-H	1580-M4-12-PL-E	1580-M4-12-PL-F	M 4	0.47	-	0.43	0.46	0.37	0.55	0.28
1580-M5-10-PL-H	1580-M5-10-PL-E	1580-M5-10-PL-F	M 5	0.39	-	0.47	0.50	0.39	0.63	0.31
1580-M5-12-PL-H	1580-M5-12-PL-E	1580-M5-12-PL-F	M 5	0.47	-	0.47	0.50	0.39	0.63	0.31
1580-M5-16-PL-H	1580-M5-16-PL-E	1580-M5-16-PL-F	M 5	0.63	-	0.47	0.50	0.39	0.63	0.31
1580-M5-20-PL-H	1580-M5-20-PL-E	1580-M5-20-PL-F	M 5	-	0.79	0.47	0.50	0.39	0.63	0.31
1580-M6-12-PL-H	1580-M6-12-PL-E	1580-M6-12-PL-F	M 6	0.47	-	0.55	0.58	0.47	0.71	0.39
1580-M6-16-PL-H	1580-M6-16-PL-E	1580-M6-16-PL-F	M 6	0.63	-	0.55	0.58	0.47	0.71	0.39
1580-M6-20-PL-H	1580-M6-20-PL-E	1580-M6-20-PL-F	M 6	0.79	-	0.55	0.58	0.47	0.71	0.39
1580-M6-25-PL-H	1580-M6-25-PL-E	1580-M6-25-PL-F	M 6	0.98	-	0.55	0.58	0.47	0.71	0.39
1580-M6-30-PL-H	1580-M6-30-PL-E	1580-M6-30-PL-F	M 6	-	1.18	0.55	0.58	0.47	0.71	0.39
1580-M8-40-PL-H	1580-M8-40-PL-E	1580-M8-40-PL-F	M 8	-	1.57	0.71	0.74	0.57	0.87	0.51
1580-M8-16-PL-H	1580-M8-16-PL-E	1580-M8-16-PL-F	M 8	0.63	-	0.71	0.74	0.57	0.87	0.51
1580-M8-20-PL-H	1580-M8-20-PL-E	1580-M8-20-PL-F	M 8	0.79	-	0.71	0.74	0.57	0.87	0.51
1580-M8-25-PL-H	1580-M8-25-PL-E	1580-M8-25-PL-F	M 8	0.98	-	0.71	0.74	0.57	0.87	0.51
1580-M8-30-PL-H	1580-M8-30-PL-E	1580-M8-30-PL-F	M 8	1.18	-	0.71	0.74	0.57	0.87	0.51
1580-M10-40-PL-H	1580-M10-40-PL-E	1580-M10-40-PL-F	M 10	-	1.57	0.83	0.86	0.71	1.02	0.63
1580-M10-50-PL-H	1580-M10-50-PL-E	1580-M10-50-PL-F	M 10	-	1.97	0.83	0.86	0.71	1.02	0.63
1580-M10-20-PL-H	1580-M10-20-PL-E	1580-M10-20-PL-F	M 10	0.79	-	0.83	0.86	0.71	1.02	0.63
1580-M10-25-PL-H	1580-M10-25-PL-E	1580-M10-25-PL-F	M 10	0.98	-	0.83	0.86	0.71	1.02	0.63
1580-M10-30-PL-H	1580-M10-30-PL-E	1580-M10-30-PL-F	M 10	1.18	-	0.83	0.86	0.71	1.02	0.63
1580-M12-25-PL-H	1580-M12-25-PL-E	1580-M12-25-PL-F	M 12	0.98	-	0.98	1.02	0.83	1.18	0.71
1580-M12-30-PL-H	1580-M12-30-PL-E	1580-M12-30-PL-F	M 12	1.18	-	0.98	1.02	0.83	1.18	0.71
1580-M12-40-PL-H	1580-M12-40-PL-E	1580-M12-40-PL-F	M 12	-	1.57	0.98	1.02	0.83	1.18	0.71
1580-M12-50-PL-H	1580-M12-50-PL-E	1580-M12-50-PL-F	M 12	-	1.97	0.98	1.02	0.83	1.18	0.71
1580-M12-60-PL-H	1580-M12-60-PL-E	1580-M12-60-PL-F	M 12	-	2.36	0.98	1.02	0.83	1.18	0.71
1580-M16-30-PL-H	1580-M16-30-PL-E	1580-M16-30-PL-F	M 16	1.18	-	1.26	1.29	1.02	1.50	0.94
1580-M16-40-PL-H	1580-M16-40-PL-E	1580-M16-40-PL-F	M 16	1.57	-	1.26	1.29	1.02	1.50	0.94
1580-M16-50-PL-H	1580-M16-50-PL-E	1580-M16-50-PL-F	M 16	-	1.97	1.26	1.29	1.02	1.50	0.94
1580-M16-60-PL-H	1580-M16-60-PL-E	1580-M16-60-PL-F	M 16	-	2.36	1.26	1.29	1.02	1.50	0.94
1580-M16-70-PL-H	1580-M16-70-PL-E	1580-M16-70-PL-F	M 16	-	2.76	1.26	1.29	1.02	1.50	0.94
1580-M20-40-PL-H	1580-M20-40-PL-E	1580-M20-40-PL-F	M 20	1.57	-	1.57	1.61	1.26	1.81	1.18
1580-M20-60-PL-H	1580-M20-60-PL-E	1580-M20-60-PL-F	M 20	-	2.36	1.57	1.61	1.26	1.81	1.18

d₁	l₁ sans arbre	avec arbre	d₂	d₃	k	l₂	A/F

M 4	0.31	0.39	0.47	-	0.63	-	-	0.43	0.46	0.37	0.55	0.28
M 5	0.39	0.47	0.63	-	0.79	-	-	0.47	0.50	0.39	0.63	0.31
M 6	0.47	0.63	0.79	0.98	1.18	-	-	0.55	0.58	0.47	0.71	0.39
M 8	0.63	0.79	0.98	1.18	1.57	-	-	0.71	0.74	0.57	0.87	0.51
M 10	0.79	0.98	1.18	-	1.57	1.97	-	0.83	0.86	0.71	1.02	0.63
M 12	0.98	1.18	-	-	1.57	1.97	2.36	0.98	1.02	0.83	1.18	0.71
M 16	1.18	1.57	-	-	1.97	2.36	2.76	1.26	1.29	1.02	1.50	0.94
M 20	1.57	-	-	-	2.36	-	-	1.57	1.61	1.26	1.81	1.18

d₁

l₁
sans arbre

avec arbre

d₂

d₃

l₂

A/F

M 4

0.31

0.39

0.47

0.63

0.43

0.46

0.37

0.55

0.28

M 5

0.39

0.47

0.63

0.79

0.47

0.50

0.39

0.63

0.31

M 6

0.47

0.63

0.79

0.98

1.18

0.55

0.58

0.47

0.71

0.39

M 8

0.63

0.79

0.98

1.18

1.57

0.71

0.74

0.57

0.87

0.51

M 10

0.79

0.98

1.18

1.57

1.97

0.83

0.86

0.71

1.02

0.63

M 12

0.98

1.18

1.57

1.97

2.36

0.98

1.02

0.83

1.18

0.71

M 16

1.18

1.57

1.97

2.36

2.76

1.26

1.29

1.02

1.50

0.94

M 20

1.57

2.36

1.57

1.61

1.26

1.81

1.18

Pièce sélectionnée

Référence

Total (net)

Can$22.18

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	24	Can$22.18
25	49	Can$20.34
50	99	Can$18.49
≥ 100		Can$16.64

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.010 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
