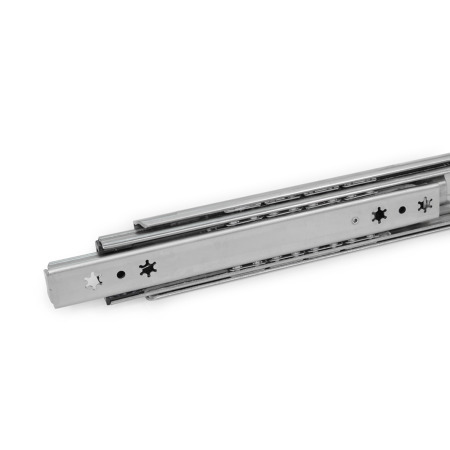

GN 1460 Glissières télescopiques Inox, avec coulisse à sortie totale, capacité de charge jusqu'à 236 lbf

Glissières télescopiques GN 1460: Inox, avec coulisse à sortie totale, capacité de charge jusqu'à 236 lbf
inox

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
FDA

Conforme à la FDA

Vidéo d'application glissières télescopiques Présentation des types Informations techniques et informations de montage Informations relatives au Montage Options des composants Options de fixation Caractéristiques de l'inox Remarques générales

Description du produit

Les glissières télescopiques GN 1460 sont installées verticalement et par paires. La course atteint ≈ 100 % de la longueur nominale l1 (coulisse à sortie totale).

Les glissières télescopiques sont livrés par paires. Ils peuvent être installés à gauche ou à droite sur l'extension en raison de la conception. Tous les trous de montage sont faciles à atteindre à travers des trous auxiliaires. Seuls les trous de montage sont indiqués, mais d'autres trous liés à la fabrication peuvent être présents.

Spécifications

Profilé de la glissière / roulements / cage à billes
Inox AISI 304NI

Butée en caoutchouc
Plastique

Fonction de détachement
Plastique

Lubrifiant
Graisse pour roulements à rouleaux, conforme FDA (NSF H1)

Température de fonctionnement -4 °F a +212 °F
(-20 °C a +100 °C)

RoHS

Sur demande

  • Longueurs et espacements de trous supplémentaires
  • Autres options de fixation
GN 1460 Glissières télescopiques en inox, avec coulisse à sortie totale, capacité de charge jusqu'à 236 lbf schéma
Masquer schéma technique
GN 1460 Glissières télescopiques en inox, avec coulisse à sortie totale, capacité de charge jusqu'à 236 lbf schéma

Options de pièce / Tableau

Type

FAvec butée en caoutchouc, dispositif de blocage à l'arrière, fonction de détachement

N° d'identification

2Fixation à l'aide de trous fraisés
Afficher / Masquer colonnes

Métrique

l1l2 +0.16 / -0.16
Course		l3Fs par paire
à 10 000 cycles		Fs par paire
à 10 000 cycles
9.8410.7920.63157 lbf (700 N)110 lbf (490 N)
11.8112.8024.61169 lbf (750 N)119 lbf (530 N)
13.7814.7228.50189 lbf (840 N)133 lbf (590 N)
15.7516.6932.44200 lbf (890 N)139 lbf (620 N)
17.7218.7036.42207 lbf (920 N)146 lbf (650 N)
19.6920.6340.31214 lbf (950 N)151 lbf (670 N)
21.6522.6444.29218 lbf (970 N)153 lbf (680 N)
23.6224.6148.23218 lbf (970 N)153 lbf (680 N)
25.5926.5752.17220 lbf (980 N)155 lbf (690 N)
27.5629.5357.09225 lbf (1000 N)157 lbf (700 N)
29.5331.5061.02214 lbf (950 N)151 lbf (670 N)
31.5033.4664.96202 lbf (900 N)142 lbf (630 N)

Configuration et prix
Longueur l1
Type

N° d'identification

Matériau

Longueur l1
Type

N° d'identification

Matériau

Trous de fixation - glissière extérieure
115cb7ff-b545-4080-af8b-3ba9e5b6d00d
Afficher / Masquer colonnes
l1a3a4a5a6
250168200--
300218250--
350250282--
400186218314346
450218250378410
500218250410442
550282314474506
600282314506538
650314346570602
700314346602634
750346378666698
800378410698730

Vis de fixation

Pour une absorption efficace de ces forces de charge FS par la structure environnante, il faut impérativement utiliser tous les trous fraisés présents sur la glissière extérieure et intérieure. Le fait de ne pas utiliser de vis de fixation réduit d'autant la capacité de charge spécifiée. Les vis suivantes sont utilisables pour le montage :

Désignation - standard
Vis à tête fraisée pour douille hexagonale DIN 7991
Vis à tête fraisée, Phillips DIN 965
Vis à tête fraisée, Phillips DIN 7997

Glissière extérieure
M 5
M 5
Taille 5

Glissière intérieure
M 5
M 5
Taille 5

Butée en caoutchouc, dispositif de blocage à l'arrière
151c3979-2c57-42b5-bd01-9aec821d979a

Les butées en caoutchouc de type F amortissent l'impact de la glissière aux positions finales. Cette fonction minimise le bruit et augmente la durée de vie. Fixées aux glissières de manière partiellement visible/invisible, les butées sont conformes à toute les exigences en termes de forme, de matériau et de dureté.

La butée en caoutchouc assure également une fonction de blocage en position de butée arrière. Cette caractéristique se manifeste par une légère résistance à l'ouverture et à la fermeture de la glissière.

Si des charges statiques ou dynamiques plus importantes sont appliquées dans le sens de l'extension, elles doivent être absorbées par des éléments d'arrêt externes.

Fonction de séparation
4d3fb2f2-5abf-4564-9073-40a19d354927

Le type F dispose de plus d'un système permettant de dissocier complètement les rallonges dans la zone centrale et intérieure des glissières. Cette fonctionnalité ne facilite pas seulement le montage. Ce système permet également de retirer rapidement la rallonge, par exemple, pour les routines de maintenance des composants implantés derrière.

En position étendue, la glissière télescopique peut être rapidement et facilement séparée à l'aide du levier de déblocage, ce qui permet de retirer la glissière intérieure par l'avant.

Il faut avancer les cages à billes pour pouvoir réinsérer les glissières. Il suffit d'insérer la glissière intérieure jusqu'à la butée arrière où elle s'enclenche automatiquement.

La protection du mécanisme de déverrouillage empêche la séparation accidentelle de la glissière.
b6c06636-a30b-46a9-aef0-8733c1cc58ce

Pièce sélectionnée

Total (net)
Can$168.98
  • Délai de livraison 5-7 jours: 94 pièces
  • Appeler pour connaître le délai de livraison >94 pièces
Créer une liste de projets
Enregistrer dans les Favoris
Recommander un produit
Notez nos réductions en fonction des quantités commandées (dollars canadiens).
MinMaxPrice
19Can$168.98
1024Can$154.90
2549Can$140.82
≥ 50Can$126.74
Prop 65: Non conforme
AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 4.078 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
