Indicateurs de position numériques EN 9534

Original design DD51 / DD52R

Position d'installation: R - Sur le chanfrein, ci-dessous
Couleur: O - Orange, RAL 2004, finition brillante

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Tolérances ISO fondamentales Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

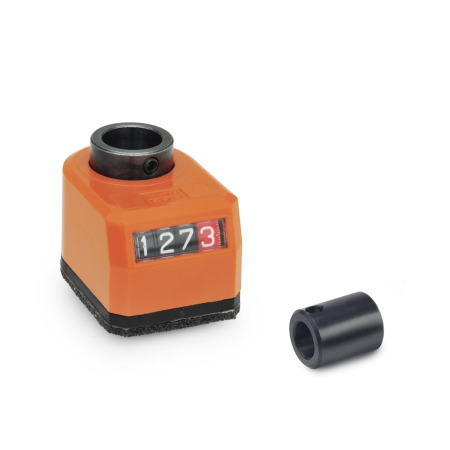

Les indicateurs de position numériques EN 9534 sont conçus pour être montés sur des actionneurs linéaires profilés configurables. Ils sont montés sur l'axe de l'actionneur linéaire à l'aide d'une douille à serrage et d'une vis de pression. Le compteur à entraînement direct avec affichage numérique de la position doit être adapté au pas de la broche filetée.

Le logement est soudé par ultrasons, ce qui le rend particulièrement robuste, étanche et compact. Le joint en caoutchouc mousse empêche la transmission des vibrations au compteur et sert de joint d'étanchéité.

Spécifications

Arbre creux

AcierS, finition noirci
InoxN AISI 303
Étanchéité assurée par un joint torique

Logement
AcierS
InoxN, polyamide (PA)

Orange, RAL 2004, finition brillanteO
Gris, RAL 7035, finition brillanteG
Température de fonctionnement
32 °F à 176 °F (0 °C à +80 °C)
Résistant aux huiles et aux solvants

Indicateur de niveau
Plastique, polyamide (PA-T), transparent

Compteur

Chiffres blancs
Positions prédécimales indiquées en noir
Positions décimales indiquées en rouge
avec graduation supplémentaire

Douille à serrage

Acier, finition noirci pour ST
Inox AISI 304 pour NI

Vis de pression DIN 916

Acier, finition noirci pour S
Inox pour N

RoHS

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence N - Sur le chanfrein, ci-dessus	Référence R - Sur le chanfrein, ci-dessous	s Actionneur linéaire	p Pas de broche Actionneur linéaire	Compteur	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Vis de pression	Révolutions max. par minute

9534-30-1.5-R-S-N-O	9534-30-1.5-R-S-R-O	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-R-N-N-O	9534-30-1.5-R-N-R-O	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-R-S-N-G	9534-30-1.5-R-S-R-G	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-R-N-N-G	9534-30-1.5-R-N-R-G	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-R-S-N-O	9534-30-3-R-S-R-O	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-R-N-N-O	9534-30-3-R-N-R-O	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-R-S-N-G	9534-30-3-R-S-R-G	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-R-N-N-G	9534-30-3-R-N-R-G	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-50-2-R-S-N-O	9534-50-2-R-S-R-O	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-R-N-N-O	9534-50-2-R-N-R-O	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-R-S-N-G	9534-50-2-R-S-R-G	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-R-N-N-G	9534-50-2-R-N-R-G	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-S-N-O	9534-50-4-R-S-R-O	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-N-N-O	9534-50-4-R-N-R-O	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-S-N-G	9534-50-4-R-S-R-G	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-R-N-N-G	9534-50-4-R-N-R-G	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625

Référence N - Sur le chanfrein, ci-dessus	Référence R - Sur le chanfrein, ci-dessous	s Actionneur linéaire	p Pas de broche Actionneur linéaire	Compteur	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Vis de pression	Révolutions max. par minute

9534-30-1.5-L-S-N-O	9534-30-1.5-L-S-R-O	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-L-N-N-O	9534-30-1.5-L-N-R-O	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-L-S-N-G	9534-30-1.5-L-S-R-G	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-1.5-L-N-N-G	9534-30-1.5-L-N-R-G	1.18	0.06	001.5	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-L-S-N-O	9534-30-3-L-S-R-O	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-L-N-N-O	9534-30-3-L-N-R-O	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-L-S-N-G	9534-30-3-L-S-R-G	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-30-3-L-N-N-G	9534-30-3-L-N-R-G	1.18	0.12	003.0	1.30	0.31 H7	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
9534-50-2-L-S-N-O	9534-50-2-L-S-R-O	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-L-N-N-O	9534-50-2-L-N-R-O	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-L-S-N-G	9534-50-2-L-S-R-G	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-2-L-N-N-G	9534-50-2-L-N-R-G	1.97	0.08	0002.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-S-N-O	9534-50-4-L-S-R-O	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-N-N-O	9534-50-4-L-N-R-O	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-S-N-G	9534-50-4-L-S-R-G	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
9534-50-4-L-N-N-G	9534-50-4-L-N-R-G	1.97	0.16	0004.0	1.89	0.47 H7	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625

s Actionneur linéaire	p Pas de broche Actionneur linéaire	Compteur	b	d₂ H7	d₃	l₁	l₂	l₃	m₁	m₂	m₃	Vis de pression	Révolutions max. par minute

1.18	0.06	001.5	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
1.18	0.12	003.0	1.30	0.31	0.79	1.30	1.02	0.22	1.20	0.65	0.87	M 4	1500
1.97	0.08	0002.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
1.97	0.16	0004.0	1.89	0.47	1.14	1.46	1.18	0.24	1.71	0.91	1.18	M 5	625
