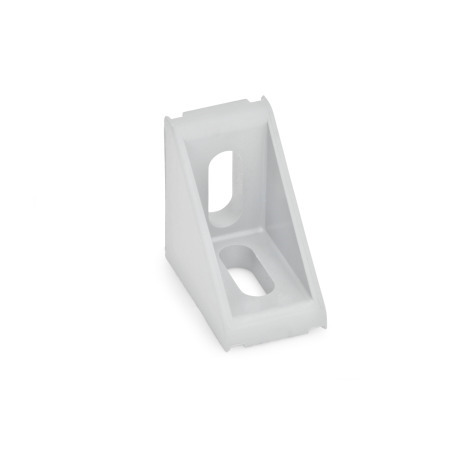

Équerres de montage EN 561

Original design
code: SQT.

Type de pièce d'angle: A - 2 x trous fendus b₂, sans encoches de guidage
N° d'identification: 1 - Sans capuchon

Système modulaire de type i (compatible avec Item)

Système modulaire de type b (compatible avec Bosch)

Description du produit

Afin de maximiser la gamme de montage de la version avec trou fendu des équerres EN 561 lors de leur installation sur les profils à rainure en T, il est recommandé d'utiliser des vis à tête mince, par exemple des vis à tête cylindrique à tête basse DIN 6912 ou des vis à tête de bouton de douille ISOO 7380.

Les équerres de montage EN 561 sont des composants conçus pour un usage universel.

Spécifications

Cornière de fixation
Plastique, polyamide (PA)

Renforcé de fibre de verre
Température de fonctionnement
-22 °F à +212 °F (-30 °C à +100 °C)
Gris, similaire à RAL 7046, finition mat

Cache
Plastique, polybutylène téréphtalate (PBT)
Gris, similaire à RAL 7046, semi-brillant

RoHS

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence	b₁	s₁	s₂	b₂	b₃	l₁	l₂	s₃	Charge M en Nm max.	Couple en Nm min.

561-19-40-40-A-1	0.75	1.57	1.57	0.33	0.59	0.57	0.51	0.28	25	5
561-19-40-40-A-2	0.75	1.57	1.57	0.33	0.59	0.57	0.51	0.28	25	5
561-25-40-40-A1	0.98	1.57	1.57	0.33	0.79	0.57	0.51	0.28	30	5
561-25-40-40-A2	0.98	1.57	1.57	0.33	0.79	0.57	0.51	0.28	30	5
561-43-43-43-A1	1.69	1.69	1.69	0.33	1.42	0.67	0.51	0.31	35	5
561-43-43-43-A2	1.69	1.69	1.69	0.33	1.42	0.67	0.51	0.31	35	5
